En la fabricación de semiconductores, un blanco de pulverización catódica es un material fuente de alta pureza utilizado para depositar películas delgadas microscópicas sobre una oblea de silicio. Este proceso, conocido como pulverización catódica (sputtering), implica bombardear el blanco con iones energizados, lo que desprende átomos del blanco que luego viajan y recubren la oblea. Estas capas ultrafinas forman las estructuras conductoras, aislantes y protectoras esenciales de un circuito integrado.
La clave es ver un blanco de pulverización catódica no como una simple pieza de materia prima, sino como un componente altamente diseñado. Su pureza extrema y sus características físicas precisas determinan directamente el rendimiento, la calidad y la fiabilidad del microchip final.
El papel de la pulverización catódica en la fabricación de chips
En esencia, la fabricación de un semiconductor es un proceso de construcción de una estructura tridimensional compleja capa atómica por capa atómica. La pulverización catódica es uno de los métodos principales para depositar estas capas precisas.
El proceso de pulverización catódica explicado

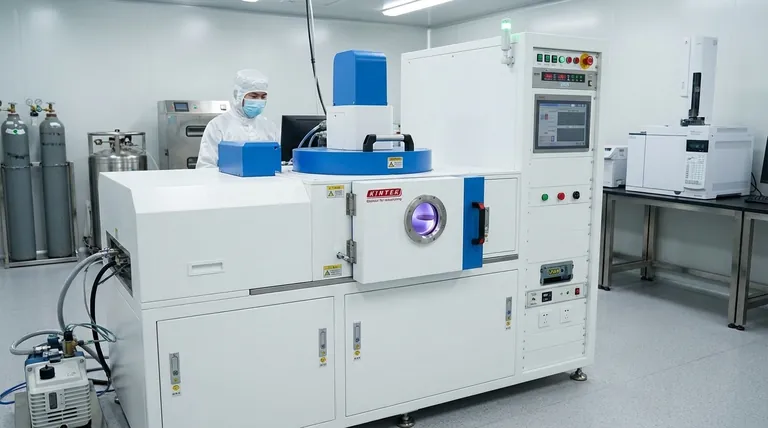

Piense en la pulverización catódica como una forma de "pintura en aerosol atómica". Se coloca un disco o placa de alta pureza del material deseado, el blanco de pulverización catódica, en una cámara de vacío. Se disparan iones de alta energía, generalmente de un gas inerte como el argón, contra el blanco. Este impacto desprende átomos o moléculas individuales de la superficie del blanco, que luego viajan y se depositan como una película delgada y uniforme sobre la oblea semiconductora.
Por qué las películas delgadas son esenciales
Estas capas depositadas son los bloques de construcción funcionales de un microchip. Un solo chip puede tener docenas o incluso cientos de estas películas, cada una con un propósito específico.
Las películas pueden ser conductoras (formando el cableado microscópico), aislantes o dieléctricas (previniendo cortocircuitos entre los cables), o protectoras (proporcionando resistencia química para proteger la delicada circuitería).
El blanco como fuente de calidad
La calidad de la película depositada solo puede ser tan buena como el material fuente. Cualquier impureza o defecto estructural en el blanco de pulverización catódica se transferirá directamente a la película sobre la oblea, lo que podría crear un microchip defectuoso. Esta es la razón por la cual los requisitos para los blancos son tan estrictos.
Materiales de blanco comunes y sus funciones
Se eligen diferentes materiales para los blancos de pulverización catódica en función de las propiedades eléctricas o físicas específicas requeridas para cada capa del circuito integrado.
Capas conductoras metálicas
Se utilizan blancos hechos de materiales como Tántalo (Ta) o Platino (Pt) para crear las interconexiones microscópicas, contactos y electrodos que permiten que la electricidad fluya a través del circuito.
Capas dieléctricas aislantes
Para aislar estas vías conductoras entre sí, se requieren películas aislantes. La pulverización catódica de RF es una técnica específica utilizada con blancos como el Óxido de Silicio (SiO₂) o el Óxido de Aluminio (Al₂O₃) para depositar estas capas dieléctricas no conductoras.
Capas ópticas y electrónicas especializadas
La pulverización catódica también se utiliza para aplicaciones más especializadas. Por ejemplo, los blancos de Óxido de Indio y Estaño (ITO) se utilizan para crear películas que son a la vez transparentes y conductoras, esenciales para pantallas de panel plano y células solares.
Requisitos estrictos para los blancos de pulverización catódica
Las demandas de rendimiento de la electrónica moderna implican que los blancos de pulverización catódica deben cumplir normas muy superiores a las de los materiales tradicionales. Cualquier desviación puede provocar fallos en el dispositivo.
Pureza química extrema
Incluso unos pocos átomos errantes de un elemento no deseado por millón pueden alterar las propiedades eléctricas del semiconductor, inutilizando todo el dispositivo. Por lo tanto, los blancos deben refinarse a niveles excepcionales de pureza.
Uniformidad física precisa
La densidad, el tamaño del grano y la estructura cristalina del blanco deben ser perfectamente uniformes. Cualquier variación en la superficie del blanco provocará que la película se deposite de manera desigual sobre la oblea, lo que provocará defectos.
Control de defectos y dimensiones
El propio blanco debe fabricarse con dimensiones precisas y una superficie perfectamente plana y lisa. Cualquier picadura, grieta o deformación en el blanco interrumpirá el proceso de pulverización catódica y comprometerá la calidad de la capa depositada.
Tomar la decisión correcta para su objetivo
La selección de un blanco de pulverización catódica está dictada enteramente por la función de la capa que se está creando.
- Si su enfoque principal es crear vías conductoras: Utilizará blancos metálicos como Tántalo, Platino o Cobre para formar el cableado y los contactos del circuito.
- Si su enfoque principal es aislar componentes: Necesitará blancos dieléctricos, como Óxido de Silicio u Óxido de Tántalo, a menudo depositados mediante pulverización catódica de RF.
- Si su enfoque principal es construir dispositivos especializados: Recurrirá a blancos específicos para la aplicación, como Óxido de Indio y Estaño para pantallas o aleaciones exóticas para chips de memoria y sensores.
En última instancia, el blanco de pulverización catódica es la fuente fundamental a partir de la cual se construyen las capas intrincadas y de alto rendimiento de los dispositivos electrónicos modernos.
Tabla de resumen:
| Función | Materiales de blanco comunes | Requisito clave |
|---|---|---|
| Capas conductoras (Cableado, Contactos) | Tántalo (Ta), Platino (Pt), Cobre (Cu) | Pureza extrema, estructura de grano uniforme |
| Capas aislantes/dieléctricas | Óxido de Silicio (SiO₂), Óxido de Aluminio (Al₂O₃) | Alta pureza, depositadas mediante pulverización catódica de RF |
| Capas especializadas (p. ej., conductoras transparentes) | Óxido de Indio y Estaño (ITO) | Composición precisa, alta uniformidad |
