En esencia, la Deposición Física de Vapor por Haz de Electrones (PVD por haz de electrones) se elige por su velocidad de deposición superior, alta pureza del material y versatilidad para manejar una amplia gama de materiales. En comparación con otros métodos como el sputtering, ofrece un procesamiento más rápido para la producción por lotes y puede utilizar materiales fuente menos costosos, lo que lo convierte en una opción muy eficiente para muchas aplicaciones comerciales de gran volumen.
La ventaja central de la PVD por haz de electrones radica en su capacidad para entregar películas delgadas de alta pureza y alta calidad a un ritmo rápido. Esta combinación de velocidad y calidad la convierte en una herramienta invaluable para la fabricación de óptica avanzada, semiconductores y recubrimientos resistentes al desgaste.
Las Fortalezas Centrales de la PVD por Haz de Electrones
La PVD por haz de electrones es un proceso de evaporación térmica de línea de visión que utiliza un haz enfocado de electrones de alta energía para vaporizar un material fuente dentro de una cámara de alto vacío. Este vapor luego viaja y se condensa sobre un sustrato, formando una película delgada.
Alta Tasa de Deposición y Eficiencia
La PVD por haz de electrones es conocida por ser excepcionalmente rápida. La alta densidad de energía del haz de electrones permite tasas de evaporación muy altas, superando con creces lo que es típicamente posible con otras técnicas como la evaporación por resistencia térmica o el sputtering.
Esta velocidad hace que el proceso sea altamente eficiente y adecuado para tiradas de producción de gran volumen, ya que procesa más rápidamente en escenarios por lotes.
Versatilidad de Material Inigualable
El proceso proporciona una flexibilidad significativa en la elección del material. Debido a que el haz de electrones puede generar calor intenso y localizado, puede evaporar materiales con puntos de fusión muy altos y bajas presiones de vapor, como metales refractarios (por ejemplo, tungsteno, tantalio) y cerámicas.
Además, la PVD por haz de electrones puede utilizar una gama más amplia de materiales fuente evaporativos menos costosos, ya que no requiere los objetivos especialmente fabricados y a menudo más costosos utilizados en el magnetron sputtering.
Pureza y Calidad de Película Excepcionales
Todo el proceso tiene lugar en un entorno de alto vacío (típicamente $10^{-5}$ Torr o inferior). Esto minimiza la presencia de gases residuales que de otro modo podrían incorporarse a la película como impurezas.
El resultado es la capacidad de crear películas delgadas densas y de alta pureza con excelente adhesión y espesor controlado con precisión, lo cual es fundamental para aplicaciones en óptica y electrónica.
Comprender las Compensaciones: PVD frente a CVD
Para apreciar completamente las ventajas de la PVD por haz de electrones, es útil compararla con la Deposición Química de Vapor (CVD), otro método común de deposición de película delgada.
La Diferencia del Proceso: Físico frente a Químico
La PVD por haz de electrones es un proceso físico. Vaporiza físicamente un material fuente sólido, que luego se deposita en el sustrato sin cambiar su composición química.
La CVD es un proceso químico. Introduce gases precursores en una cámara, que reaccionan y se descomponen en la superficie del sustrato para formar la película deseada. Esta dependencia de las reacciones químicas le da a la CVD su propio conjunto único de capacidades.
La Limitación de la Línea de Visión
La PVD por haz de electrones es un proceso de línea de visión. El material vaporizado viaja en línea recta desde la fuente hasta el sustrato. Esta es una limitación clave al recubrir piezas con geometrías complejas y tridimensionales, ya que las áreas "sombreadas" no se recubrirán.
La CVD, por el contrario, es generalmente de no línea de visión. Los gases precursores pueden fluir alrededor de un objeto, lo que permite un recubrimiento altamente uniforme en todas las superficies, incluso en las internas intrincadas.
Control de Materiales y Costo
Si bien ambos métodos pueden producir películas de alta pureza, la PVD proporciona un control más directo sobre la deposición de elementos puros o aleaciones a partir de un crisol fuente.
Los procesos CVD están definidos por los precursores químicos disponibles, que a veces pueden ser peligrosos o costosos. El uso de materiales fuente sólidos en la PVD es a menudo más simple y directo.
Tomar la Decisión Correcta para su Objetivo
La selección de la tecnología de deposición correcta depende completamente de los requisitos de su aplicación específica en cuanto a material, geometría y volumen de producción.
- Si su enfoque principal es la producción de gran volumen de películas ópticas o electrónicas: La PVD por haz de electrones es una excelente opción debido a su rápida tasa de deposición y su capacidad para producir capas de alta pureza.
- Si su enfoque principal es la deposición de metales refractarios o cerámicas: La capacidad de la PVD por haz de electrones para alcanzar temperaturas extremadamente altas la convierte en uno de los pocos métodos viables para estos materiales desafiantes.
- Si su enfoque principal es el recubrimiento uniforme de piezas 3D complejas: Debe considerar seriamente un método de no línea de visión como CVD o utilizar sistemas de rotación planetaria complejos dentro de su cámara de PVD.
En última instancia, comprender estas compensaciones fundamentales le permite seleccionar la tecnología más efectiva y eficiente para su objetivo de fabricación específico.
Tabla Resumen:
| Ventaja Clave | Descripción |
|---|---|
| Alta Tasa de Deposición | Procesamiento más rápido que el sputtering, ideal para producción por lotes de gran volumen. |
| Versatilidad Excepcional de Materiales | Maneja materiales de alto punto de fusión como metales refractarios y cerámicas. |
| Pureza de Película Superior | El proceso de alto vacío crea películas densas y de alta pureza con excelente adhesión. |
| Materiales Fuente Rentables | Puede utilizar materiales fuente menos costosos en comparación con los objetivos de sputtering. |
¿Listo para mejorar su proceso de deposición de película delgada?
La PVD por haz de electrones es una solución potente para aplicaciones que exigen alta pureza y alto rendimiento. KINTEK se especializa en proporcionar equipos de laboratorio avanzados, incluidos sistemas de PVD, para satisfacer las necesidades precisas de los laboratorios en I+D y fabricación.
Contáctenos hoy para discutir cómo nuestra experiencia y soluciones pueden ayudarle a lograr resultados de recubrimiento superiores para sus aplicaciones de óptica, semiconductores o resistencia al desgaste.

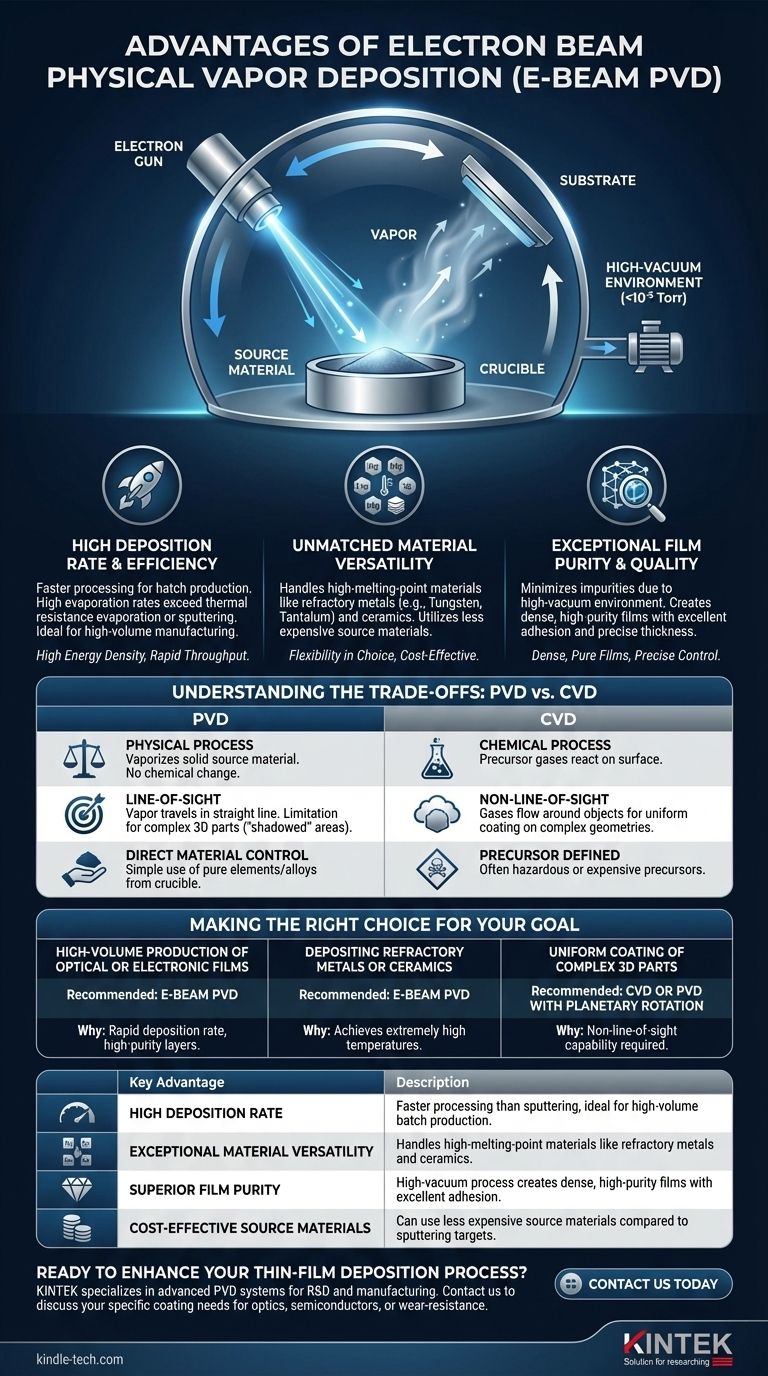

Guía Visual
