Los métodos principales para enfriar un sistema hidráulico son los intercambiadores de calor refrigerados por aire y por agua. Un sistema refrigerado por aire utiliza un ventilador para soplar aire ambiente sobre tubos con aletas que contienen el fluido hidráulico caliente, de forma muy similar al radiador de un automóvil. Un sistema refrigerado por agua hace pasar el fluido hidráulico a través de un intercambiador de calor donde su calor se transfiere a un circuito de agua separado y más frío.
Elegir el método de enfriamiento adecuado no se trata solo de eliminar el calor. Es una decisión estratégica basada en su entorno operativo, los servicios públicos disponibles, las capacidades de mantenimiento y el diseño general de su circuito hidráulico.
Por qué los sistemas hidráulicos generan calor
Antes de seleccionar un enfriador, debe comprender por qué su sistema necesita uno. Todo el calor en un sistema hidráulico es un subproducto de la ineficiencia. Cada vatio de calor generado es un vatio de potencia de entrada que no se convirtió en trabajo útil.
La ineficiencia es la causa raíz
Cada componente del sistema, desde la bomba hasta los motores y cilindros, tiene ineficiencias mecánicas y volumétricas. Esta energía perdida se convierte directamente en calor y se transfiere al fluido hidráulico.
El papel de las caídas de presión
Una fuente principal de calor es la caída de presión que se produce cuando el fluido es forzado a través de mangueras, válvulas y orificios. Cuando el aceite fluye de un área de alta presión a una de baja presión sin realizar trabajo, la energía se libera en forma de calor.
Factores ambientales y de carga
La temperatura ambiente del entorno operativo afecta directamente la capacidad del sistema para enfriarse pasivamente. Las altas temperaturas externas reducen la eficacia de cualquier método de enfriamiento, especialmente los enfriadores de aire, mientras que las cargas de trabajo pesadas y continuas generan más calor que el uso intermitente.
Método de enfriamiento primario: Intercambiadores de calor refrigerados por aire
Los intercambiadores de calor refrigerados por aire, a menudo llamados enfriadores de aceite a aire, son la solución más común para muchas aplicaciones hidráulicas, particularmente en equipos móviles.
Cómo funcionan
El fluido hidráulico caliente se bombea a través de una serie de tubos. Estos tubos están cubiertos con aletas de metal delgadas, lo que aumenta drásticamente la superficie expuesta al aire. Un ventilador, impulsado por un motor de CA, CC o hidráulico, fuerza el aire ambiente a través de estas aletas, extrayendo el calor del fluido y disipándolo a la atmósfera.
Ventajas
El principal beneficio de un sistema refrigerado por aire es su simplicidad y naturaleza autónoma. No requiere una fuente de agua externa, lo que hace que la instalación sea menos compleja y menos costosa, especialmente en aplicaciones móviles o remotas.
Desventajas
Su rendimiento está directamente relacionado con la temperatura del aire ambiente. En ambientes cálidos, su eficiencia disminuye significativamente. Los ventiladores de enfriamiento también pueden ser una fuente de ruido, y las aletas son susceptibles de obstruirse con polvo, suciedad y escombros, lo que requiere una limpieza regular para mantener el rendimiento.
Método de enfriamiento primario: Intercambiadores de calor refrigerados por agua
Los intercambiadores de calor refrigerados por agua, o enfriadores de aceite a agua, ofrecen un rendimiento mucho mayor en un paquete más compacto, lo que los hace ideales para aplicaciones industriales estacionarias con altas cargas de calor.
Enfriadores de carcasa y tubos
Este diseño tradicional consiste en un haz de tubos pequeños (el lado del tubo) alojado dentro de una carcasa cilíndrica más grande (el lado de la carcasa). Típicamente, el aceite caliente fluye a través de la carcasa mientras que el agua fría fluye a través del haz de tubos, transfiriendo calor a través de las paredes del tubo.
Enfriadores de placas soldadas
Un diseño más moderno y compacto, el enfriador de placas soldadas utiliza una pila de placas metálicas delgadas y corrugadas. Estas placas se sueldan entre sí, creando canales complejos donde el aceite y el agua fluyen en capas alternas. Esto proporciona una superficie de transferencia de calor extremadamente grande en un volumen muy pequeño.
Ventajas
Los sistemas refrigerados por agua son altamente eficientes y compactos. Su rendimiento es independiente de la temperatura del aire ambiente, proporcionando un enfriamiento estable y predecible. También son mucho más silenciosos que sus contrapartes refrigeradas por aire.
Desventajas
El principal inconveniente es el requisito de una fuente confiable de agua fría. Esto añade complejidad y costo a la instalación, incluyendo la tubería tanto para el suministro como para la descarga. También conllevan el riesgo de una falla interna, lo que podría provocar la contaminación del aceite hidráulico con agua o viceversa.
Comprendiendo las compensaciones: Aire vs. Agua
La elección entre enfriamiento por aire y por agua implica un claro conjunto de compensaciones de ingeniería.
Rendimiento y eficiencia
El agua es un medio de transferencia de calor mucho más eficaz que el aire. Para una cantidad dada de rechazo de calor, un intercambiador refrigerado por agua será significativamente más pequeño y más eficiente que uno refrigerado por aire.
Costos de instalación y operación
Los enfriadores de aire tienen un costo de instalación inicial más bajo debido a su diseño autónomo. Los enfriadores de agua, sin embargo, pueden tener costos operativos continuos más altos relacionados con el bombeo, tratamiento y eliminación del agua de enfriamiento.
Restricciones ambientales
Los enfriadores de aire están limitados por las altas temperaturas del aire ambiente. Los enfriadores de agua son ideales para ambientes cálidos y sucios donde las aletas de un enfriador de aire se obstruirían rápidamente o se verían abrumadas por las altas temperaturas ambiente.
Mantenimiento y confiabilidad
Los enfriadores de aire requieren una limpieza rutinaria de las aletas. Los enfriadores de agua pueden sufrir de incrustaciones o ensuciamiento biológico si la calidad del agua es deficiente, lo que reduce su eficacia. El riesgo de una fuga interna, aunque bajo en unidades de calidad, es una consideración crítica.
Tomando la decisión correcta para su sistema
La selección de la solución de enfriamiento correcta comienza con la comprensión de la carga de calor y el entorno operativo de su sistema.
- Si su enfoque principal es el equipo móvil o la simplicidad de instalación: Un intercambiador de calor refrigerado por aire es la elección clara y estándar.
- Si su enfoque principal es la maquinaria industrial de alto rendimiento con grandes cargas de calor: Un sistema refrigerado por agua, particularmente un diseño de placa soldada, ofrece un rendimiento superior y más estable.
- Si su enfoque principal es un sistema estacionario en un ambiente templado: Un enfriador de aire de tamaño adecuado a menudo proporciona la solución más económica y sencilla.
- Si su enfoque principal es minimizar el ruido y el espacio físico: Un intercambiador de calor refrigerado por agua es significativamente más silencioso y compacto para su capacidad de enfriamiento.
En última instancia, la gestión del calor es fundamental para garantizar la fiabilidad y la longevidad de cualquier sistema hidráulico.
Tabla resumen:
| Método de enfriamiento | Cómo funciona | Mejor para | Ventaja clave | Limitación clave |
|---|---|---|---|---|
| Refrigerado por aire | El ventilador sopla aire ambiente sobre tubos con aletas que contienen aceite caliente. | Equipo móvil, instalaciones sencillas. | Autónomo, no necesita agua externa. | El rendimiento disminuye con altas temperaturas ambiente. |
| Refrigerado por agua | El agua fría fluye a través de un intercambiador de calor, absorbiendo el calor del aceite. | Maquinaria industrial de alto calor, áreas sensibles al ruido/tamaño. | Altamente eficiente, compacto y silencioso. | Requiere una fuente de agua confiable y limpia. |
Asegure el máximo rendimiento de su sistema hidráulico
La gestión del calor no es opcional, es esencial para la fiabilidad y la larga vida útil de su equipo hidráulico. La solución de enfriamiento incorrecta puede provocar fallas prematuras, tiempo de inactividad y reparaciones costosas.
KINTEK es su socio de confianza para todas sus necesidades de equipos de laboratorio e industriales. Nos especializamos en proporcionar soluciones robustas que mantienen sus operaciones funcionando sin problemas.
Permítanos ayudarle a seleccionar el sistema de enfriamiento perfecto para su aplicación específica. Nuestros expertos analizarán su carga de calor, el entorno y los requisitos de rendimiento para recomendar el intercambiador de calor refrigerado por aire o por agua óptimo.
Contáctenos hoy para una consulta y descubra cómo la experiencia de KINTEK puede mejorar la eficiencia y durabilidad de su sistema.
Obtenga una consulta gratuita y proteja su inversión

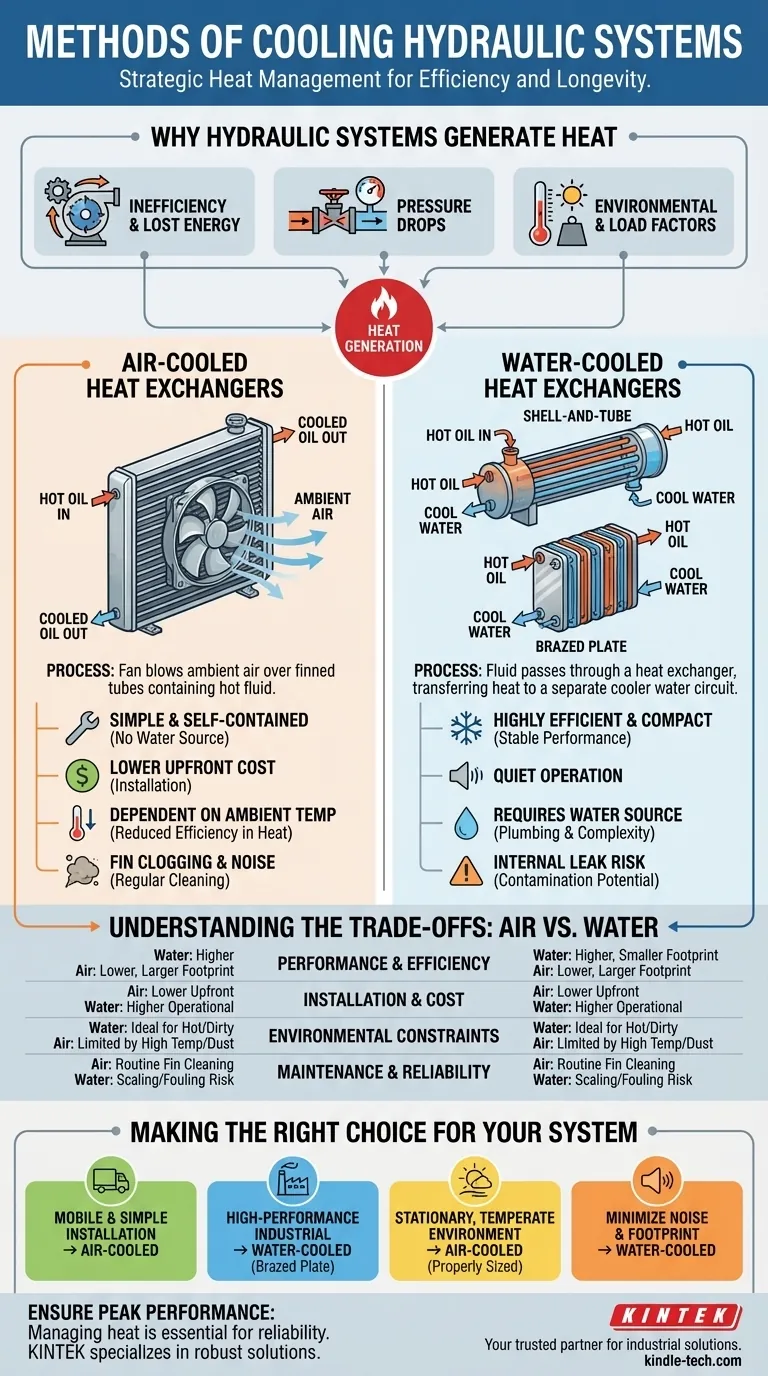

Guía Visual
