En cualquier proceso de pulverización catódica, el blanco es el material sólido de origen que se vaporiza para crear el recubrimiento de película delgada. Es el punto de partida de todo el proceso de deposición. Durante la pulverización catódica, una losa del material de recubrimiento deseado, como un metal, una aleación o una cerámica, se coloca en una cámara de vacío y se bombardea con iones energéticos, que desprenden físicamente los átomos de su superficie.
El blanco de pulverización catódica no es meramente un bloque pasivo de material; funciona como un cátodo activo y es la fuente definitiva de la composición química de la película final. La pureza, composición y calidad del blanco dictan directamente las propiedades y el rendimiento del recubrimiento resultante.
El papel del blanco en la cascada de pulverización catódica
Para entender el blanco, debe comprender su papel central en la secuencia de eventos que definen el proceso de pulverización catódica. Es donde se origina la película delgada.
El entorno de vacío
Todo el proceso ocurre dentro de una cámara de alto vacío, típicamente rellenada con una pequeña cantidad controlada de un gas inerte como el Argón. Este ambiente de baja presión es crítico para prevenir la contaminación y permitir que los átomos pulverizados viajen libremente del blanco al sustrato.
El blanco como electrodo activo
Se aplica una carga eléctrica de alta potencia, negativa de CC o RF, directamente al blanco, lo que hace que funcione como un cátodo. Este potencial negativo es el motor que impulsa el proceso, creando una descarga de plasma brillante en el gas Argón.
Bombardeo iónico y eyección de material
El plasma consiste en una mezcla de electrones e iones de Argón cargados positivamente. Estos iones de Argón positivos son acelerados por el fuerte campo eléctrico y atraídos hacia el blanco cargado negativamente a alta velocidad.
Al impactar, la energía cinética de los iones de Argón se transfiere a los átomos en la superficie del blanco. Si la energía es suficiente, desaloja o "pulveriza" átomos del material del blanco, expulsándolos a la cámara de vacío.
De vapor a película delgada
Estos átomos pulverizados viajan a través de la cámara y aterrizan en la superficie del sustrato (como una oblea de silicio, un panel de vidrio o un implante médico). A medida que se acumulan, nuclean y crecen en una película delgada densa, uniforme y altamente adherente. El espesor de esta película se controla con precisión mediante el tiempo de deposición y la potencia aplicada al blanco.
Comprendiendo las propiedades del blanco
El blanco es el consumible más crítico en la pulverización catódica. Sus características determinan lo que es posible para la película final.
La fuente de la composición de su película
La regla más simple de la pulverización catódica es que la composición del blanco determina la composición de la película. Si pulveriza un blanco de aluminio, obtiene una película de aluminio. Si desea una aleación específica, debe usar un blanco hecho de esa misma aleación.
Este principio también se utiliza en la pulverización reactiva, donde un blanco metálico (como el titanio) se pulveriza en presencia de un gas reactivo (como el nitrógeno) para formar una película compuesta (nitruro de titanio) en el sustrato.
Pureza y forma del material
Los blancos se fabrican a partir de una amplia gama de materiales, desde elementos puros como el silicio, el titanio y el cromo hasta aleaciones complejas y compuestos cerámicos.
La pureza del blanco es primordial. Cualquier impureza o contaminante presente en el material del blanco se transferirá a la película en crecimiento, degradando potencialmente sus propiedades eléctricas, ópticas o mecánicas. Por esta razón, los blancos a menudo se especifican con purezas del 99.99% ("4N") o superiores.
Compensaciones y consideraciones clave
Aunque potente, el proceso de pulverización catódica y los blancos que utiliza tienen limitaciones prácticas que deben gestionarse.
Erosión y uniformidad del blanco
El bombardeo iónico nunca es perfectamente uniforme en toda la superficie del blanco. Tiende a concentrarse en un patrón de "pista de carreras", lo que provoca que el blanco se erosione de manera desigual. Esto puede afectar la uniformidad del recubrimiento con el tiempo y es la razón por la que los sistemas de pulverización catódica por magnetrón utilizan imanes móviles para ayudar a igualar esta erosión.
Frecuencia de reemplazo y costo
Los blancos son consumibles. Aunque su frecuencia de reemplazo es relativamente baja en comparación con otras fuentes de deposición, eventualmente se desgastan y deben ser reemplazados. Los blancos de alta pureza hechos de materiales preciosos o exóticos pueden representar un costo operativo significativo, especialmente en la producción en masa.
El desafío de la "resputtering" (re-pulverización)
La "re-pulverización" ocurre cuando partículas energéticas en el plasma bombardean el propio sustrato, desprendiendo átomos que ya se han depositado. Esto puede reducir la tasa de deposición neta y alterar las propiedades finales de la película. Los parámetros del proceso deben ajustarse cuidadosamente para minimizar este efecto.
Tomando la decisión correcta para su objetivo
La elección y gestión de su blanco están dictadas por su objetivo final.
- Si su enfoque principal es la investigación de alta pureza o los semiconductores: Su máxima prioridad es obtener el blanco de mayor pureza disponible para asegurar que las propiedades de su película sean predecibles y estén libres de contaminación.
- Si su enfoque principal es el recubrimiento industrial a gran escala: Debe equilibrar el costo del blanco con su vida útil (tasa de erosión) y la tasa de deposición para optimizar el rendimiento y el costo por pieza.
- Si su enfoque principal es la deposición de aleaciones o compuestos complejos: La pulverización catódica es ideal, pero debe asegurarse de que su blanco tenga la estequiometría precisa requerida para la película final, ya que se transferirá directamente.
En última instancia, comprender que el blanco es la génesis de su película delgada es el primer paso para dominar el control preciso que ofrece la pulverización catódica.
Tabla resumen:
| Aspecto clave | Descripción |
|---|---|
| Función | Actúa como cátodo y material fuente; los átomos se pulverizan de su superficie para formar la película. |
| Tipos de material | Metales, aleaciones, cerámicas (ej., Aluminio, Titanio, Silicio, Nitruro de Titanio). |
| Propiedad crítica | Alta pureza (ej., 99.99% o 4N) para prevenir la contaminación de la película. |
| Papel en la composición de la película | La composición química del blanco define directamente la composición de la película final. |
| Consideración clave | Equilibrio entre costo, tasa de erosión y uniformidad de deposición para su aplicación. |
¿Listo para lograr películas delgadas precisas y de alta calidad? El blanco de pulverización catódica adecuado es fundamental para el éxito de su laboratorio. En KINTEK, nos especializamos en proporcionar equipos y consumibles de laboratorio de alta pureza, incluidos blancos de pulverización catódica adaptados a sus necesidades de investigación o producción. Ya sea que se encuentre en semiconductores, recubrimientos industriales o investigación de materiales avanzados, nuestra experiencia garantiza que obtenga los materiales óptimos para propiedades y rendimiento superiores de la película. Contáctenos hoy para discutir sus requisitos específicos y deje que KINTEK sea su socio en soluciones de recubrimiento de precisión.

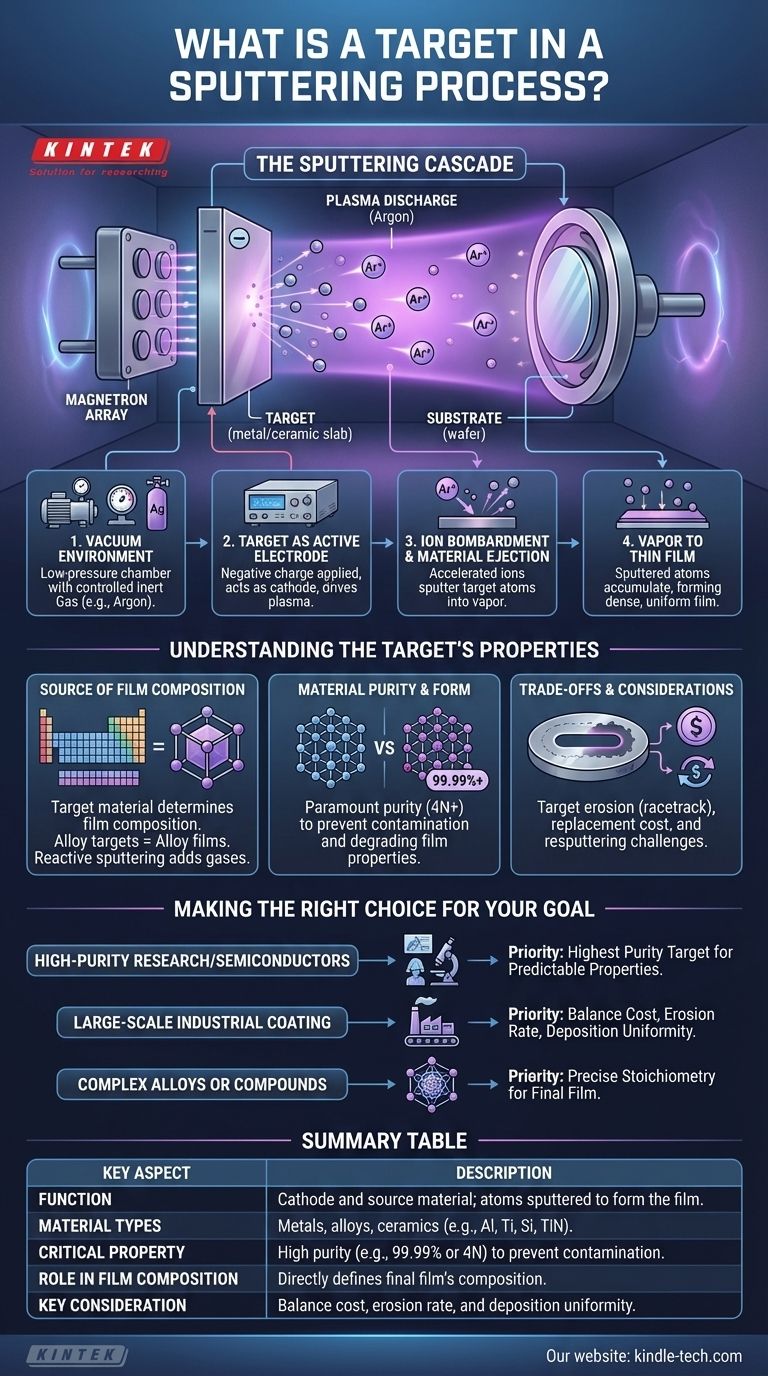

Guía Visual
