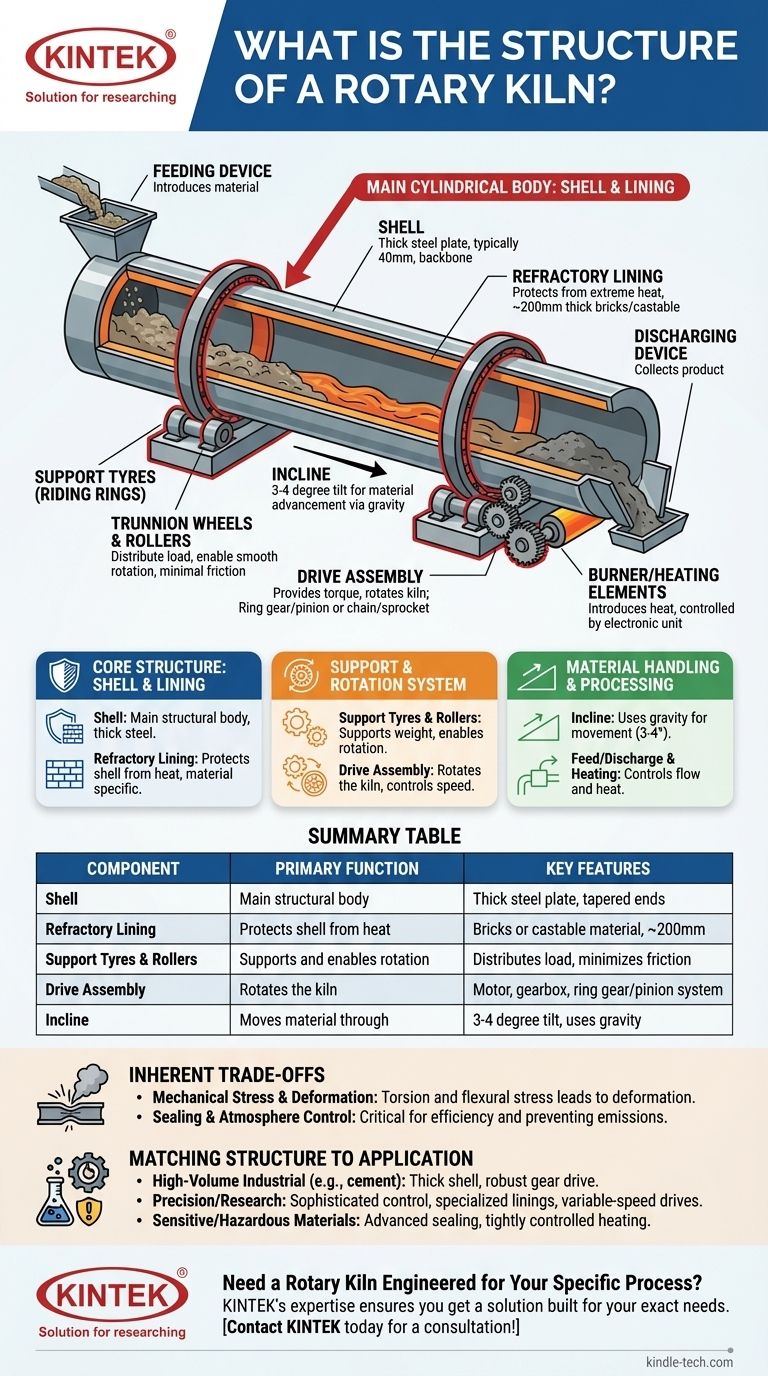

En esencia, un horno rotatorio es un horno cilíndrico largo que está ligeramente inclinado y gira lentamente sobre su eje. Su estructura fundamental consiste en el cuerpo cilíndrico principal, conocido como la carcasa, que está protegida de las altas temperaturas por un revestimiento refractario interno. Todo este conjunto está soportado por un sistema de rodillos y es girado por un potente conjunto de accionamiento, lo que permite que el material se agite y fluya de un extremo a otro a medida que se procesa.
La estructura de un horno rotatorio no es solo una colección de piezas, sino un sistema diseñado para un único propósito: contener el estrés térmico y mecánico extremo mientras se controla con precisión el movimiento y la transformación química de los materiales.
La estructura central: Carcasa y revestimiento
El cuerpo principal del horno es responsable de contener todo el proceso. Su diseño es un equilibrio entre la integridad estructural y la resistencia térmica.
La carcasa del horno
La carcasa del horno es el componente estructural principal, un tubo grande típicamente fabricado con chapa de acero gruesa (a menudo alrededor de 40 mm). Es la columna vertebral de todo el aparato.
Debido a que soporta un peso y un estrés inmensos, el acero suele ser más grueso cerca de los puntos de apoyo. Los extremos pueden tener una forma cónica para facilitar un flujo más suave de material dentro y fuera del horno.
El revestimiento refractario
Dentro de la carcasa de acero hay una gruesa capa de ladrillos refractarios o material moldeable, a menudo de unos 200 mm de espesor.
El único propósito de este revestimiento es proteger la carcasa de acero de las temperaturas internas extremas del proceso, que de otro modo la debilitarían y destruirían. La elección del material refractario es crítica y depende completamente del material que se procesa.
El sistema de soporte y rotación
El inmenso peso de un horno debe ser soportado y su rotación debe ser controlada con precisión. Esta es la función de los sistemas de soporte mecánico y accionamiento.
Anillos de soporte (anillos de rodadura)
Unidos al exterior de la carcasa hay anillos de acero macizos conocidos como anillos de soporte o anillos de rodadura.
Estos componentes actúan como la interfaz entre la carcasa giratoria del horno y la estructura de soporte estacionaria, distribuyendo la carga del horno de manera uniforme.
Ruedas y rodillos de apoyo
Los anillos de soporte descansan sobre conjuntos de rodillos de alta resistencia, a menudo llamados ruedas de apoyo.
Estos rodillos funcionan como cojinetes, permitiendo que la enorme carcasa del horno gire suavemente con una fricción mínima. También se utilizan rodillos de empuje para evitar que el horno inclinado se deslice cuesta abajo.
El conjunto de accionamiento
El conjunto de accionamiento proporciona el par necesario para girar el horno. Este sistema típicamente consiste en un motor grande, una caja de engranajes de reducción y un mecanismo de accionamiento final.
Los tipos de accionamiento comunes incluyen un gran engranaje de anillo que rodea el horno y es impulsado por un pequeño piñón, o un sistema de cadena y piñón. La velocidad de rotación es una variable crítica del proceso.
Componentes de manipulación y procesamiento de materiales
La estructura del horno está diseñada para mover material a través de un ambiente térmico controlado.
La inclinación
Cada horno rotatorio se instala con una ligera inclinación, típicamente entre 3 y 4 grados con respecto a la horizontal.
Esta inclinación es fundamental para su funcionamiento. A medida que el horno gira, la gravedad hace que el material en su interior se agite lentamente y avance desde el extremo de alimentación superior hasta el extremo de descarga inferior.
Sistemas de alimentación y descarga
Se utiliza equipo especializado en ambos extremos del horno. Un dispositivo de alimentación introduce la materia prima en el extremo superior, mientras que un dispositivo de descarga recoge el producto terminado a medida que sale por el extremo inferior.
La forma de la carcasa y el diseño de estos sistemas son cruciales para evitar derrames de material y asegurar un flujo controlado.
Sistemas de calefacción y control
El calor se introduce mediante un quemador posicionado en el extremo de descarga o a través de elementos calefactores eléctricos externos que rodean la carcasa.
Una unidad de control electrónica gestiona todos estos componentes, regulando el combustible o la potencia, la velocidad de rotación y la inclinación para crear un patrón de calor preciso que coincida con los requisitos del producto.
Comprendiendo las compensaciones inherentes
El diseño de un horno rotatorio es una serie de compromisos de ingeniería para gestionar condiciones de operación extremas.
Estrés mecánico y deformación
La combinación de un peso inmenso y altas temperaturas somete la carcasa del horno a una constante tensión torsional y flexional.
Con el tiempo, esto puede llevar a una "deformación elipsoidal", donde la carcasa circular se aplana ligeramente. Esta deformación puede estresar y dañar el revestimiento refractario interno, afectando la vida útil operativa del horno.
Sellado y control de la atmósfera
Sellar el espacio entre el horno giratorio y las campanas de alimentación y descarga estacionarias es un desafío de ingeniería significativo.
Los sellos efectivos son críticos para mantener la atmósfera interna, mejorar la eficiencia térmica y prevenir la liberación de polvo o gases. Sin embargo, lograr un sello perfecto en una pieza de equipo tan grande y dinámica es difícil y requiere un mantenimiento constante.
Adaptación de la estructura a la aplicación
El diseño específico de los componentes de un horno rotatorio está dictado por su uso previsto.
- Si su enfoque principal es el procesamiento industrial de alto volumen (por ejemplo, cemento): Sus componentes clave son una carcasa de acero gruesa, un robusto accionamiento por engranajes y un revestimiento refractario extremadamente duradero construido para una operación continua y de alto estrés.
- Si su enfoque principal es la precisión o la investigación: Los elementos críticos son un sistema de control sofisticado, revestimientos especializados para evitar la contaminación y accionamientos de velocidad variable para una máxima flexibilidad experimental.
- Si su enfoque principal es el manejo de materiales sensibles o peligrosos: Las características estructurales más importantes son los sistemas de sellado avanzados y un mecanismo de calefacción estrictamente controlado para garantizar la integridad y seguridad del proceso.
Comprender este diseño orientado a un propósito le permite evaluar cualquier horno rotatorio no como un objeto estático, sino como una solución de procesamiento dinámica.
Tabla resumen:
| Componente | Función principal | Características clave |
|---|---|---|
| Carcasa | Cuerpo estructural principal | Chapa de acero gruesa, extremos cónicos para el flujo de material |
| Revestimiento refractario | Protege la carcasa del calor | Ladrillos o material moldeable, ~200 mm de espesor |
| Anillos de soporte y rodillos | Soporta y permite la rotación | Distribuye la carga, minimiza la fricción, incluye rodillos de empuje |
| Conjunto de accionamiento | Gira el horno | Motor, caja de engranajes, sistema de engranaje de anillo/piñón para control de velocidad |
| Inclinación | Mueve el material a través del horno | Inclinación de 3-4 grados, utiliza la gravedad para el avance del material |
