El proceso de deposición de capas atómicas (ALD) implica reacciones químicas secuenciales y autolimitadas entre precursores en fase gaseosa y especies superficiales activas para depositar películas finas de gran uniformidad y excelente conformabilidad. El proceso se caracteriza por su capacidad para controlar el crecimiento de la película a escala de capa atómica y se utiliza ampliamente en la industria de semiconductores para el desarrollo de capas dieléctricas de puerta finas y de alto K.
-

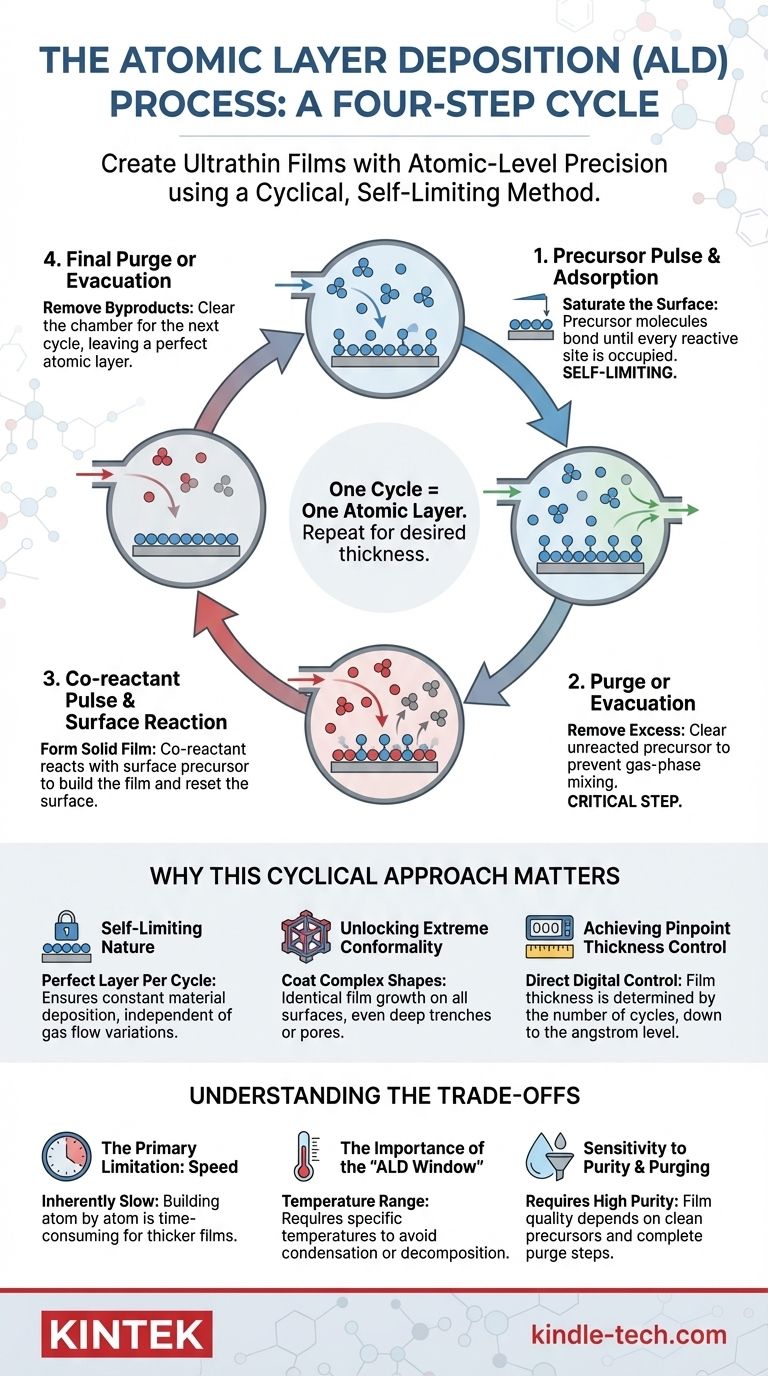

Introducción del precursor: El proceso ALD comienza con la introducción de un precursor en una cámara de proceso de alto vacío que contiene el sustrato. El precursor forma una monocapa unida químicamente a la superficie del sustrato. Este paso es autolimitante, lo que significa que sólo una capa de moléculas de precursor se une químicamente a la superficie, garantizando un control preciso del grosor de la capa.
-
Eliminación del exceso de precursor: Una vez formada la monocapa, se vuelve a evacuar y purgar la cámara para eliminar el exceso de precursor que no se haya unido químicamente. Este paso garantiza que sólo permanezca en el sustrato la monocapa deseada, evitando capas adicionales no deseadas.
-
Introducción del reactivo: El siguiente paso consiste en introducir un reactivo en la cámara. Este reactivo reacciona químicamente con la monocapa del precursor, formando el compuesto deseado en la superficie del sustrato. Esta reacción también es autolimitada, lo que garantiza que sólo se consuma la monocapa del precursor.
-
Eliminación de los subproductos de la reacción: Tras la reacción, los subproductos se bombean fuera de la cámara, despejando el camino para el siguiente ciclo de pulsos de precursor y reactivo. Este paso es crucial para mantener la pureza y la calidad de la película depositada.
Cada ciclo de pulsos de precursor y reactivo aporta una capa muy fina a la película total, que suele tener un grosor de entre 0,04 nm y 0,10 nm. El proceso se repite hasta alcanzar el espesor de película deseado. La tecnología ALD es conocida por su excelente cobertura de los pasos, incluso sobre características con relaciones de aspecto elevadas, y por su capacidad para depositar películas de forma predecible y uniforme, incluso con espesores inferiores a 10 nm. Esta precisión y control hacen del ALD una técnica valiosa en la fabricación de microelectrónica y otros dispositivos de película fina.
