En esencia, una máquina de fundición al vacío es un equipo especializado que utiliza el vacío para introducir resinas de fundición líquidas en un molde flexible. Su función principal es crear copias perfectas y sin burbujas de una pieza maestra, lo que da como resultado prototipos de alta fidelidad y pequeñas tiradas de producción. La máquina integra una cámara de vacío, bombas y un mecanismo de vertido en un solo sistema para controlar este proceso con precisión.
El propósito esencial de una máquina de fundición al vacío es eliminar el atrapamiento de aire durante el proceso de moldeo. Al crear un ambiente de baja presión, asegura que el material líquido llene cada detalle minucioso del molde, produciendo piezas sin huecos que son estructuralmente sólidas y estéticamente perfectas.
Cómo funciona el proceso de fundición al vacío
Para entender la máquina, primero debe entender el proceso que facilita. Es un método de varios pasos que va desde un patrón maestro físico hasta una copia terminada de alta calidad.
El patrón maestro y el molde de silicona
El proceso comienza no con la máquina, sino con un patrón maestro. Esta es una pieza original muy acabada, a menudo creada mediante impresión 3D (como SLA o PolyJet) o mecanizado CNC.
Luego se vierte una goma de silicona líquida alrededor de este patrón maestro y se deja curar. Una vez sólido, el molde se abre y se retira el patrón maestro, dejando una cavidad detallada y flexible en su lugar.
El papel de la máquina
Aquí es donde la máquina de fundición al vacío toma el control. El molde de silicona se coloca dentro de la cámara de vacío de la máquina. Los materiales de fundición, típicamente resinas de poliuretano de dos componentes, también se colocan dentro en una taza de mezcla separada.
La bomba de vacío de la máquina luego elimina todo el aire de la cámara. Crear este vacío es el paso más crítico, ya que cualquier aire restante podría quedar atrapado en la pieza final.
Finalmente, los mecanismos internos de la máquina inclinan la taza de mezcla, vertiendo la resina líquida en el molde. Debido a que no hay presión de aire que resista el flujo, la resina se introduce profundamente en cada característica de la cavidad del molde, asegurando una copia perfecta. Luego, la pieza se cura, a menudo con calor, antes de ser desmoldada.
Componentes clave de una máquina de fundición al vacío
Una máquina de fundición al vacío es un sistema integrado compuesto por varias partes críticas que trabajan al unísono.

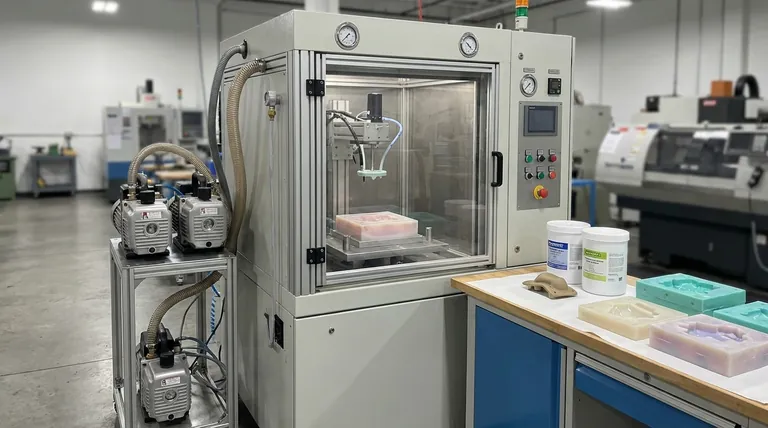

La cámara de vacío
Este es el recinto sellado principal donde se coloca el molde y se realiza la fundición. Normalmente está hecho de acero o aluminio grueso con una puerta de acrílico o vidrio transparente, lo que permite al operador monitorear el proceso.
El sistema de bomba de vacío
Este es el corazón de la máquina. Como sugieren las referencias, un sistema puede usar más de una bomba. Una bomba de desbaste elimina la mayor parte del aire rápidamente, mientras que una bomba principal más potente (o bomba de alto vacío) reduce la presión de la cámara al nivel de casi vacío requerido para una fundición impecable.
El aparato de mezcla y vertido
Este mecanismo interno contiene las resinas. Permite al operador mezclar los dos componentes y luego verterlos en el molde, todo mientras el sistema permanece sellado y bajo vacío. Esto evita que se introduzca aire durante el vertido.
Comprendiendo las ventajas y desventajas
Aunque potente, la fundición al vacío es un proceso especializado con claras ventajas y limitaciones.
Ventaja clave: alta fidelidad y detalle
El beneficio principal es la capacidad de producir piezas con detalles extremadamente finos y geometrías complejas sin ninguno de los huecos, burbujas o imperfecciones superficiales comunes en otros métodos de fundición.
Ventaja clave: simulación de materiales
Hay disponible una amplia gama de resinas de poliuretano, que pueden simular las propiedades de plásticos de grado de producción como ABS, policarbonato (PC) y elastómeros similares al caucho. Esto lo hace ideal para prototipos funcionales.
Limitación: longevidad del molde
Los moldes de silicona no son permanentes. Se degradan con cada ciclo de fundición debido al estrés químico y térmico. Un solo molde normalmente solo puede producir de 15 a 25 piezas antes de que deba ser reemplazado.
Limitación: no para producción en masa
La fundición al vacío es un proceso por lotes. Es significativamente más lento y requiere más mano de obra que los métodos de fabricación de alto volumen como el moldeo por inyección. Su costo por pieza solo es competitivo para pequeñas cantidades.
Tomar la decisión correcta para su proyecto
Utilice esta guía para determinar si la fundición al vacío es la solución adecuada para su objetivo específico.
- Si su enfoque principal es la validación del diseño y la creación de muestras de marketing: Esta es la aplicación ideal, que le permite producir un puñado de piezas visual y funcionalmente realistas.
- Si su enfoque principal es la producción de bajo volumen o puente (15-100 unidades): La fundición al vacío es muy eficaz como "puente" para llenar el vacío antes de invertir en costosas herramientas de producción en masa.
- Si su enfoque principal es la producción en masa (más de 500 unidades): Esta no es la herramienta adecuada; el moldeo por inyección u otros métodos de alto volumen serán mucho más rentables y eficientes.
Al comprender su papel específico en el ciclo de vida del desarrollo de productos, puede aprovechar la fundición al vacío para lograr resultados de alta fidelidad con una eficiencia notable.
Tabla resumen:
| Aspecto | Conclusión clave |
|---|---|
| Función principal | Crea copias sin burbujas de una pieza maestra utilizando resina líquida en vacío. |
| Ideal para | Prototipos, validación de diseño y producción de bajo volumen (15-100 unidades). |
| Ventaja clave | Reproducción de detalles excepcional y simulación de materiales para pruebas funcionales. |
| Limitación principal | Los moldes de silicona tienen una vida útil limitada (típicamente 15-25 piezas por molde). |
