¿Qué es el método de deposición química de vapor? Una guía para la fabricación de películas delgadas de alta pureza

En esencia, la deposición química de vapor (CVD) es un proceso de fabricación sofisticado que se utiliza para hacer crecer una película delgada sólida y de alta pureza sobre una superficie, conocida como sustrato. Dentro de una cámara de reacción, se introducen productos químicos precursores volátiles en estado gaseoso, que luego se descomponen y reaccionan sobre o cerca del sustrato calentado para formar la capa de material deseada capa por capa.

A diferencia de simplemente aplicar un recubrimiento prefabricado, la deposición química de vapor construye una nueva capa sólida directamente sobre una superficie a través de una reacción química controlada. Este ensamblaje átomo por átomo es lo que lo hace indispensable para crear los materiales de alto rendimiento requeridos en la electrónica y la ingeniería modernas.

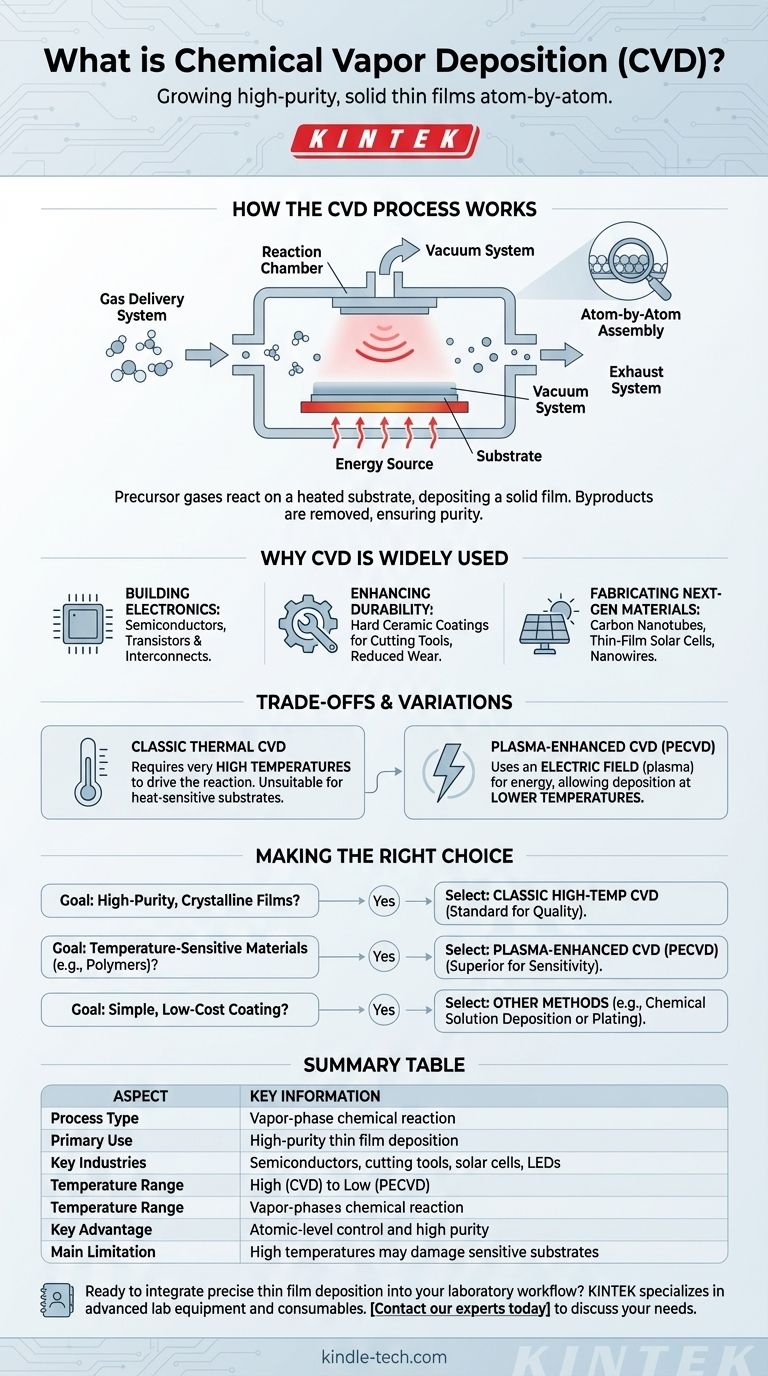

Cómo funciona el proceso CVD

El proceso CVD, aunque complejo, se puede dividir en una secuencia de pasos coordinados gestionados por equipos altamente especializados.

Los componentes centrales

Un sistema CVD típico consta de varias partes críticas que trabajan en conjunto:

• Sistema de suministro de gas: Mezcla e introduce con precisión los gases precursores en la cámara.
• Cámara de reacción: El recinto sellado donde tiene lugar la deposición.
• Fuente de energía: Calienta el sustrato a la temperatura de reacción requerida.
• Sistema de carga del sustrato: Coloca la pieza de trabajo o el material a recubrir dentro de la cámara.
• Sistema de vacío: Elimina el aire y mantiene un entorno controlado de baja presión.
• Sistema de escape: Elimina de forma segura los subproductos volátiles y los gases no reaccionados después de la reacción.

La secuencia de reacción química

La deposición en sí sigue una clara trayectoria termodinámica y química.

Primero, los gases precursores se transportan a la cámara de reacción. El sustrato se calienta, proporcionando la energía térmica necesaria para iniciar la reacción química.

A medida que los gases alcanzan el sustrato caliente, reaccionan o se descomponen, y una película sólida comienza a depositarse y crecer en la superficie. Los subproductos gaseosos de esta reacción son luego eliminados de la cámara por los sistemas de vacío y escape.

El papel de un entorno controlado

El vacío no es solo para eliminar el aire; es fundamental para garantizar la pureza de la película final. Al eliminar los gases atmosféricos no deseados, el sistema evita la contaminación y permite que la reacción química deseada proceda de manera limpia y eficiente.

Por qué el CVD se utiliza ampliamente

El CVD no es solo una técnica, sino una plataforma fundamental para fabricar materiales con propiedades excepcionales, lo que lo hace esencial en numerosas industrias de alta tecnología.

Construyendo los cimientos de la electrónica

El CVD es una piedra angular de la industria de los semiconductores. Se utiliza para depositar las películas delgadas cristalinas y ultrapuras de silicio, nitruro de silicio y varios metales que forman los transistores e interconexiones en cada microchip.

Mejora de la durabilidad y el rendimiento

En ingeniería mecánica, el CVD se utiliza para aplicar recubrimientos cerámicos extremadamente duros, como el nitruro de titanio, en herramientas de corte y piezas de máquinas. Esta película delgada reduce drásticamente el desgaste y previene la corrosión, extendiendo la vida útil de la herramienta.

Fabricación de materiales de próxima generación

La versatilidad del CVD permite la creación de materiales avanzados que son difíciles de producir de otra manera. Esto incluye el crecimiento de nanotubos de carbono, la deposición de materiales fotovoltaicos para células solares de película delgada y la creación de nanohilos de GaN para LED y sensores avanzados.

Comprender las compensaciones y variaciones

Aunque es potente, el CVD no es una solución universal. Comprender sus limitaciones y variaciones comunes es clave para aplicarlo correctamente.

CVD frente a otros métodos de deposición

La deposición química es una categoría amplia. A diferencia del galvanizado (plating), que utiliza un proceso electroquímico en un baño líquido, o la deposición por solución química (CSD), que comienza con un precursor líquido, el uso de precursores gaseosos por parte del CVD le otorga un control único sobre la pureza y la estructura de la película.

El requisito de alta temperatura

Una compensación principal del CVD térmico clásico es la necesidad de temperaturas muy altas para impulsar la reacción química. Esto lo hace inadecuado para depositar películas sobre sustratos sensibles a la temperatura, como plásticos o ciertos componentes electrónicos prefabricados que podrían dañarse por el calor.

Una variación clave: CVD asistida por plasma (PECVD)

Para superar la limitación de la temperatura, se desarrolló el CVD asistido por plasma (PECVD). En este método, un campo eléctrico crea un plasma (un gas energizado) dentro de la cámara.

Este plasma proporciona la energía para que ocurra la reacción, en lugar de depender únicamente del calor. Como resultado, el PECVD puede depositar con éxito películas de alta calidad a temperaturas mucho más bajas, ampliando su uso a una gama más amplia de materiales.

Tomar la decisión correcta para su objetivo

Seleccionar el método de deposición correcto depende completamente de las propiedades del material que necesita lograr y de las limitaciones de su sustrato.

• Si su enfoque principal es crear películas cristalinas de alta pureza para semiconductores: El CVD clásico de alta temperatura es a menudo el estándar para lograr la calidad y uniformidad requeridas.
• Si está trabajando con materiales sensibles a la temperatura como los polímeros: El CVD asistido por plasma (PECVD) es la opción superior para evitar dañar el sustrato mientras se forma una película de calidad.
• Si necesita un recubrimiento simple y de bajo costo y la precisión a nivel atómico no es crítica: Alternativas más simples como la deposición por solución química (CSD) o la galvanoplastia pueden ser más prácticas.

Comprender estos principios fundamentales le permite seleccionar la técnica de fabricación de materiales precisa para cualquier desafío de ingeniería avanzada.

Tabla de resumen:

Aspecto	Información clave
Tipo de proceso	Reacción química en fase de vapor
Uso principal	Deposición de películas delgadas de alta pureza
Industrias clave	Semiconductores, herramientas de corte, células solares, LED
Rango de temperatura	Alta temperatura (CVD) a baja temperatura (PECVD)
Ventaja clave	Control a nivel atómico y alta pureza
Limitación principal	Las altas temperaturas pueden dañar sustratos sensibles
