Conocimiento ¿Qué es el sputtering?Guía de deposición de películas finas para electrónica y óptica
Avatar del autor

Equipo técnico · Kintek Solution

Actualizado hace 2 meses

¿Qué es el sputtering?Guía de deposición de películas finas para electrónica y óptica

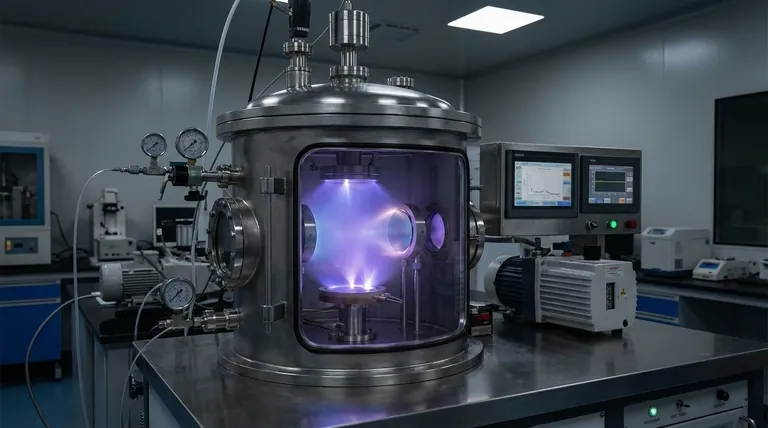

La pulverización catódica es una técnica de deposición de películas finas muy utilizada que consiste en expulsar átomos de un material diana sólido sobre un sustrato para formar una película fina y uniforme.Este proceso tiene lugar en una cámara de vacío en la que se aplica un alto voltaje entre la cámara y un electrodo objetivo fabricado con el material de la película deseada.Se introducen gases inertes como el argón, se ionizan y se aceleran hacia el blanco, provocando la expulsión de átomos que se depositan sobre el sustrato.El sputtering ofrece un control preciso del grosor, la uniformidad y la densidad de la película, lo que lo hace adecuado para aplicaciones en electrónica, óptica y revestimientos.Variaciones como el magnetrón, el haz de iones y el sputtering reactivo aumentan su versatilidad para necesidades específicas de materiales y aplicaciones.

Explicación de los puntos clave:

¿Qué es el sputtering?Guía de deposición de películas finas para electrónica y óptica
  1. Principio básico del sputtering:

    • La pulverización catódica consiste en bombardear un material objetivo (metal o cerámica, por ejemplo) con iones de alta energía, normalmente procedentes de un gas inerte como el argón.
    • Los iones son acelerados por un campo eléctrico de alto voltaje, colisionan con el objetivo y expulsan átomos de su superficie.
    • Estos átomos expulsados viajan a través de la cámara de vacío y se depositan sobre un sustrato, formando una fina película.
  2. Componentes del proceso de sputtering:

    • Cámara de vacío:Proporciona un entorno controlado para minimizar la contaminación y garantizar un bombardeo iónico eficaz.
    • Material objetivo:Fuente de los átomos a depositar, constituida por el material de la película deseada.
    • Sustrato:La superficie sobre la que se deposita la película fina.
    • Gas inerte (por ejemplo, argón):Ionizado para crear el plasma que impulsa el proceso de sputtering.
    • Fuente de alimentación de alta tensión:Genera el campo eléctrico necesario para acelerar los iones hacia el blanco.
  3. Ventajas del sputtering:

    • Deposición uniforme:El sputtering produce películas finas muy uniformes, incluso sobre superficies grandes o complejas.
    • Control preciso del espesor:El espesor de la película puede controlarse con precisión ajustando el tiempo de deposición y los parámetros del proceso.
    • Deposición a baja temperatura:Adecuado para sustratos sensibles a la temperatura, ya que puede funcionar a temperaturas más bajas en comparación con otros métodos de deposición.
    • Versatilidad de materiales:Puede depositar una amplia gama de materiales, incluidos metales, aleaciones y cerámicas.
  4. Tipos de técnicas de sputtering:

    • Sputtering de magnetrón:Utiliza campos magnéticos para confinar los electrones cerca del objetivo, aumentando la eficacia de la ionización y las tasas de deposición.
    • Pulverización iónica:Utiliza un haz de iones focalizado para bombardear el blanco, ofreciendo alta precisión y control para aplicaciones especializadas.
    • Pulverización catódica reactiva:Introduce gases reactivos (por ejemplo, oxígeno o nitrógeno) para formar películas compuestas como óxidos o nitruros durante la deposición.
    • Pulverización catódica asistida por iones:Combina el bombardeo iónico con el sputtering para mejorar la adherencia y la densidad de la película.
    • Sputtering de flujo de gas:Utiliza el flujo de gas para mejorar el transporte de los átomos pulverizados al sustrato.
  5. Aplicaciones del sputtering:

    • Electrónica:Se utiliza para depositar capas conductoras y aislantes en dispositivos semiconductores, células solares y pantallas.
    • Óptica:Fabrica revestimientos antirreflectantes, reflectantes y protectores para lentes, espejos y filtros ópticos.
    • Revestimientos:Aplicado en revestimientos resistentes al desgaste, decorativos y funcionales para piezas de automóviles, utensilios de cocina y herramientas.
    • Uso histórico:Thomas Edison utilizó la pulverización catódica en 1904 para recubrir de metal las grabaciones de cera de los fonógrafos para su duplicación masiva.
  6. Control y optimización de procesos:

    • Presión y caudal de gas:Ajustado para optimizar la densidad de iones y la tasa de deposición.
    • Parámetros de la fuente de alimentación:Controlada para regular la energía iónica y la eficacia del sputtering.
    • Temperatura del sustrato:Se utiliza para influir en las propiedades de la película, como la tensión y la adherencia.
    • Distancia del blanco al sustrato:Optimizado para garantizar una deposición uniforme y minimizar los defectos.
  7. Retos y consideraciones:

    • Tensión residual:Puede producirse en la película depositada, afectando a sus propiedades mecánicas.
    • Contaminación:Requiere un entorno de vacío de alta calidad para evitar impurezas.
    • Erosión objetivo:El material del cátodo se erosiona con el tiempo, por lo que es necesario sustituirlo o renovarlo periódicamente.

Al conocer estos aspectos clave, el comprador de equipos o consumibles para sputtering puede tomar decisiones informadas sobre las técnicas y parámetros específicos necesarios para su aplicación, garantizando un rendimiento y una rentabilidad óptimos.

Tabla resumen:

Aspecto clave Detalles
Principio básico Bombardeo de un material objetivo con iones de alta energía para expulsar átomos.
Componentes Cámara de vacío, material objetivo, sustrato, gas inerte, alimentación de alta tensión.
Ventajas Deposición uniforme, control preciso del espesor, funcionamiento a baja temperatura.
Técnicas Magnetrón, haz de iones, reactivo, asistido por iones y pulverización catódica por flujo de gas.
Aplicaciones Electrónica, óptica, revestimientos y usos históricos como los discos fonográficos.
Desafíos Tensión residual, contaminación y erosión del objetivo.
