En esencia, el pulverizado catódico magnetrón es una técnica de deposición física de vapor (PVD) basada en plasma donde los átomos son expulsados de un material objetivo sólido y depositados sobre un sustrato para formar una película delgada. El proceso comienza creando un plasma a partir de un gas inerte, como el argón. Luego se utiliza un potente campo magnético para atrapar los electrones cerca del objetivo, lo que aumenta drásticamente la velocidad a la que el gas argón se ioniza, lo que conduce a un proceso de deposición mucho más eficiente y controlado.
La física esencial del pulverizado catódico magnetrón depende de un componente crítico: el campo magnético. Al confinar los electrones cerca de la superficie del objetivo, el magnetrón crea un plasma denso y estable que bombardea intensamente el objetivo, lo que permite una deposición de película rápida y uniforme a presiones más bajas que otros métodos de pulverizado.
La Física Central: Del Plasma a la Película
Para comprender el pulverizado catódico magnetrón, es mejor desglosarlo en una secuencia de eventos físicos. Cada paso se basa en el anterior, culminando en la creación de una película delgada de alta calidad.
Paso 1: Creación del Entorno de Vacío
Todo el proceso tiene lugar dentro de una cámara de vacío. Se extrae el aire y se introduce un gas inerte, el más comúnmente argón (Ar), a una presión muy baja y controlada.
Este entorno de baja presión es fundamental porque asegura que los átomos pulverizados puedan viajar desde el objetivo hasta el sustrato con colisiones mínimas con otras moléculas de gas.
Paso 2: Encendido del Plasma
Se aplica un alto voltaje de CC entre dos electrodos. El material a depositar, conocido como el objetivo, se monta en el electrodo negativo (el cátodo). El soporte del sustrato o las paredes de la cámara actúan como el electrodo positivo (el ánodo).
Este fuerte campo eléctrico energiza el gas argón, despojando electrones de algunos átomos de argón. Esto crea una mezcla de iones de argón cargados positivamente (Ar+), electrones libres (e⁻) y átomos de argón neutros, lo que llamamos plasma.
Paso 3: El Papel Crítico del Campo Magnético
Esta es la parte "magnetrón" del nombre. Un conjunto de imanes permanentes fuertes se coloca detrás del objetivo. Estos imanes generan un campo magnético que emerge de la cara del objetivo y se curva hacia atrás.
Este campo magnético es perpendicular al campo eléctrico en una región específica cerca de la superficie del objetivo. Su único propósito es atrapar los electrones libres y forzarlos a moverse en una trayectoria espiral cerca del objetivo.
Paso 4: Bombardeo Iónico Intensificado
Sin el campo magnético, los electrones volarían rápidamente hacia el ánodo. Al atraparlos, el campo magnético aumenta drásticamente la longitud del camino de cada electrón.
A medida que estos electrones se mueven en espiral, sus posibilidades de colisionar e ionizar los átomos de argón neutros aumentan exponencialmente. Esto crea un plasma denso y autosostenido concentrado directamente frente al objetivo.
Paso 5: Pulverizado del Material Objetivo
El objetivo cargado negativamente atrae fuertemente a los abundantes iones de argón cargados positivamente de este plasma denso.
Estos iones se aceleran hacia el objetivo, golpeando su superficie con una energía cinética significativa. Esta colisión de alta energía expulsa físicamente, o "pulveriza", átomos del material objetivo.
Paso 6: Deposición sobre el Sustrato
Los átomos expulsados del objetivo viajan a través de la cámara de baja presión y aterrizan en la superficie del sustrato (por ejemplo, una oblea de silicio, vidrio o pieza metálica).
A medida que estos átomos se acumulan, se construyen capa por capa, formando una película delgada, uniforme y, a menudo, muy densa.
Por Qué el Campo Magnético Cambia las Reglas del Juego
La adición del campo magnético es lo que eleva el pulverizado catódico magnetrón por encima de los métodos de pulverizado de diodos más simples. Los beneficios son una consecuencia directa de la física del confinamiento de electrones.
Mayor Eficiencia de Ionización
Los electrones atrapados crean muchos más iones de argón de los que serían posibles de otro modo. Esta alta densidad iónica conduce a una tasa mucho mayor de bombardeo iónico, lo que resulta en una tasa de deposición significativamente más rápida.
Menor Presión de Funcionamiento
Debido a que el plasma se genera y mantiene de manera tan eficiente cerca del objetivo, el sistema puede operar a una presión de gas mucho más baja.
Una presión más baja significa menos colisiones en fase gaseosa para los átomos pulverizados mientras viajan hacia el sustrato. Esto da como resultado películas que son más densas, más puras y con mejor adhesión.
Menor Calentamiento del Sustrato
El campo magnético confina los electrones de alta energía al área del objetivo, evitando que bombardeen y calienten excesivamente el sustrato. Esto es crucial al recubrir materiales sensibles a la temperatura como plásticos o dispositivos electrónicos complejos.
Comprender las Capacidades y las Compensaciones
La física del proceso permite un conjunto único de ventajas, pero también requiere una ingeniería cuidadosa.
Versatilidad de Materiales
El proceso de pulverizado es una transferencia de momento físico, no química o térmica. Esto significa que casi cualquier material puede pulverizarse, incluidos metales, aleaciones e incluso materiales cerámicos o aislantes (lo que requiere una variación que utilice energía de RF).
Alta Precisión y Control
Al controlar cuidadosamente parámetros como la presión del gas, el voltaje y el tiempo, el pulverizado catódico magnetrón permite la deposición de películas con un espesor altamente uniforme y repetible, a menudo controlado hasta el nivel de angstrom.
Pulverizado Reactivo para Compuestos
Se puede introducir un gas reactivo como oxígeno o nitrógeno junto con el argón. Cuando los átomos metálicos pulverizados viajan al sustrato, reaccionan con este gas para formar películas compuestas como óxidos (p. ej., SiO₂) o nitruros (p. ej., TiN).
El Diseño es Crítico
La uniformidad de la película depositada depende en gran medida del diseño del magnetrón, específicamente de la fuerza y la forma del campo magnético. La "pista de carreras", o ranura de erosión, que se forma en el objetivo es una visualización directa de la región de confinamiento de plasma más intenso.
Aplicar este Conocimiento a sus Objetivos
Su aplicación específica determinará qué aspecto de la física del pulverizado catódico magnetrón es más importante para usted.
- Si su enfoque principal es la fabricación de alto rendimiento: Las altas tasas de deposición habilitadas por el intenso confinamiento del plasma son su ventaja clave para la producción a escala industrial.
- Si su enfoque principal son los recubrimientos ópticos o electrónicos avanzados: Las películas densas, puras y uniformes producidas a baja presión son críticas para lograr el rendimiento y la fiabilidad deseados.
- Si su enfoque principal es la investigación y el desarrollo de materiales: La capacidad de pulverizar aleaciones conjuntamente, crear compuestos con pulverizado reactivo y controlar con precisión la estructura de la película ofrece una flexibilidad inigualable.
En última instancia, la física del pulverizado catódico magnetrón revela un proceso brillantemente diseñado que utiliza campos eléctricos y magnéticos para crear una herramienta singularmente efectiva para la deposición de películas delgadas.
Tabla de Resumen:
| Concepto Físico Clave | Efecto en el Proceso |
|---|---|
| Confinamiento del Campo Magnético | Atrapa electrones, creando un plasma denso cerca del objetivo. |
| Bombardeo Iónico Intensificado | Aumenta la tasa de pulverizado para una deposición más rápida. |
| Funcionamiento a Baja Presión | Permite películas puras y densas con excelente adhesión. |
| Calentamiento Reducido del Sustrato | Protege los materiales sensibles a la temperatura durante el recubrimiento. |
¿Listo para aprovechar la precisión del pulverizado catódico magnetrón en su laboratorio? KINTEK se especializa en equipos de laboratorio de alto rendimiento y consumibles para todas sus necesidades de deposición de películas delgadas. Ya sea que trabaje en I+D o en fabricación de alto rendimiento, nuestras soluciones ofrecen los recubrimientos uniformes y de alta calidad esenciales para la óptica avanzada, la electrónica y la ciencia de los materiales. ¡Póngase en contacto con nuestros expertos hoy mismo para analizar cómo podemos optimizar su proceso de PVD!

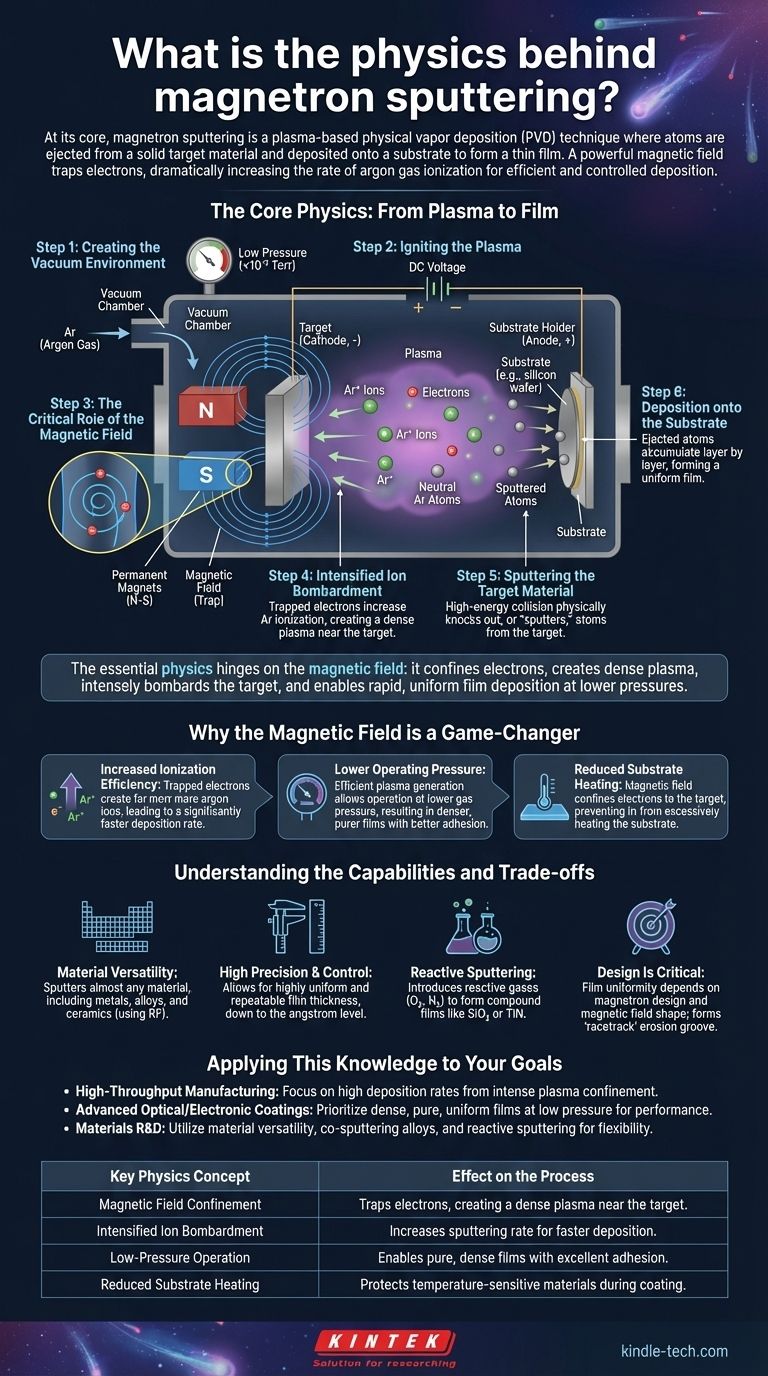

Guía Visual
