El principio fundamental de un sistema de vacío es crear un espacio con una densidad de partículas significativamente menor que la atmósfera circundante, eliminando activamente las moléculas de gas de una cámara sellada. Esto no se logra con un solo componente, sino a través de un sistema coordinado de bombas, válvulas y medidores que trabajan en una secuencia específica para evacuar, medir y mantener este entorno de baja presión.
Un sistema de vacío se entiende mejor no como un único dispositivo, sino como un conjunto integrado diseñado para un proceso de varias etapas. El principio fundamental implica el uso de una bomba de "desbaste" para eliminar el aire a granel, seguida de una bomba de "alto vacío" para capturar las moléculas restantes, todo mientras las válvulas controlan el flujo y los medidores miden el resultado.

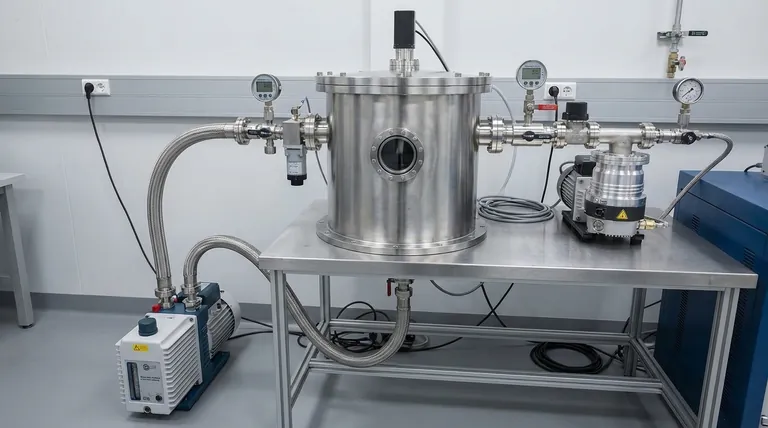

La anatomía de un sistema de vacío
Un sistema de vacío se compone de varias partes críticas que deben trabajar en armonía. Comprender el papel de cada componente es clave para entender el principio general.
La cámara de vacío (el entorno sellado)
El proceso comienza con la cámara o recipiente de vacío. Este es el contenedor sellado donde se crea el entorno de baja presión.
Su único propósito es proporcionar un volumen hermético, aislando el espacio interno de la presión atmosférica externa. Todas las operaciones, como la sinterización o el recubrimiento, ocurren dentro de esta cámara.
El sistema de bombeo (el motor de la evacuación)
Las bombas son el corazón del sistema, responsables de eliminar las moléculas de gas. Los sistemas suelen utilizar al menos dos tipos de bombas en serie para mayor eficiencia.
Las bombas de desbaste, como las bombas mecánicas o directas, manejan la etapa inicial. Eliminan la gran mayoría (más del 99%) del aire, llevando la cámara de la presión atmosférica a un vacío moderado.
Las bombas de alto vacío, como las turbomoleculares o de difusión, toman el relevo después de la bomba de desbaste. Estas bombas no pueden operar a presión atmosférica y están diseñadas para capturar las pocas moléculas de gas individuales restantes para lograr presiones muy bajas.
Válvulas y colectores (controlando el flujo)
Las válvulas son los guardianes del sistema, dirigiendo el flujo de gas y aislando los componentes. Sin ellas, un sistema sería incontrolable.
Las válvulas de aislamiento separan las bombas de la cámara, permitiendo que la cámara permanezca bajo vacío incluso cuando se realizan tareas de mantenimiento en las bombas.
Las válvulas de cierre y deflectoras controlan la secuencia de bombeo, asegurando que la bomba de alto vacío solo se exponga a la presión que puede soportar.
Las válvulas de purga o ventilación se utilizan para reintroducir de forma segura y lenta el aire en la cámara, devolviéndola a la presión atmosférica para que pueda abrir la puerta y retirar su pieza de trabajo.
Medidores y medición (cuantificando el vacío)
No se puede controlar lo que no se puede medir. Los medidores de vacío proporcionan la retroalimentación crítica necesaria para operar el sistema.
Estos dispositivos miden la presión, o la falta de ella, dentro de la cámara. Se requieren diferentes medidores para diferentes rangos de presión, desde vacío de desbaste hasta alto vacío, a menudo representados en unidades como Pascales (Pa) o Torr.
El principio operativo: un proceso paso a paso
La creación de un vacío es un proceso secuencial que aprovecha los diferentes componentes en un orden específico.
Etapa 1: Desbaste
Primero, la puerta de la cámara se sella. La bomba de desbaste se activa para eliminar la mayor parte del aire de la cámara y de las tuberías conectadas. Esta es una etapa de evacuación rápida pero gruesa.
Etapa 2: Bombeo de alto vacío
Una vez que la presión alcanza un cierto punto de cruce (por ejemplo, alrededor de 10 Pa), la bomba de desbaste se aísla de la cámara principal. Luego se abre la válvula de alto vacío y la bomba de alto vacío comienza a capturar las moléculas dispersas restantes. La bomba de desbaste a menudo continúa funcionando, sirviendo como una "bomba de respaldo" para la bomba de alto vacío.
Etapa 3: Aislamiento y operación
Cuando se alcanza el nivel de vacío objetivo (por ejemplo, 3 × 10⁻³ Pa para la sinterización), la válvula de alto vacío se puede cerrar para aislar la cámara. El proceso, como calentar un material a su temperatura de sinterización, ahora puede continuar en el entorno de vacío estable y controlado.
Etapa 4: Ventilación
Una vez finalizado el proceso y enfriada la cámara, la válvula de ventilación se abre lentamente. Esto purga cuidadosamente el aire de nuevo en la cámara, igualando la presión con la atmósfera exterior y permitiendo que la puerta se abra de forma segura.
Comprensión de las compensaciones y los desafíos
Aunque potentes, los sistemas de vacío no están exentos de complejidades. El éxito depende de superar varios desafíos clave.
Fugas vs. Desgasificación
El principal enemigo de cualquier sistema de vacío es una fuga, donde el gas atmosférico es aspirado a la cámara a través de un sello defectuoso o una grieta, impidiendo que el sistema alcance su presión objetivo.
Un segundo desafío, más sutil, es la desgasificación, donde las moléculas atrapadas dentro de los materiales dentro de la cámara (incluida la propia pieza de trabajo) se liberan lentamente bajo vacío, lo que aumenta la carga de gas que las bombas deben eliminar.
Compatibilidad de la bomba
La elección de la bomba de alto vacío (por ejemplo, turbomolecular vs. difusión) es una decisión crítica. Cada una tiene diferentes costos, requisitos de mantenimiento, presiones máximas y sensibilidades a ciertos tipos de gases. La bomba incorrecta puede contaminar un proceso o fallar prematuramente.
Vibración e integración del sistema
Las bombas, especialmente las mecánicas grandes, generan vibración. Como se señala en los diseños técnicos, los componentes como las mangueras corrugadas metálicas se utilizan a menudo para conectar las bombas a la cámara, amortiguando las vibraciones que de otro modo podrían interrumpir procesos sensibles o dañar las conexiones.
Tomar la decisión correcta para su objetivo
El diseño y el funcionamiento de un sistema de vacío están dictados enteramente por su aplicación prevista.
- Si su enfoque principal es el procesamiento industrial (como la sinterización o el recubrimiento): Su prioridad es un sistema robusto y confiable con control de válvula automatizado y bombas elegidas por su compatibilidad con el proceso y su alto rendimiento.
- Si su enfoque principal es la investigación científica: Necesita un sistema flexible con medidores de medición de alta precisión y bombas potencialmente intercambiables para adaptarse a una amplia gama de necesidades experimentales.
- Si su enfoque principal es el trabajo de laboratorio básico o la desgasificación: Una configuración más simple con solo una bomba mecánica de "desbaste" y un sistema de válvula manual puede ser suficiente para alcanzar el nivel de vacío moderado necesario.
Comprender estos principios básicos transforma un sistema de vacío de una máquina compleja en una herramienta predecible y potente para lograr su objetivo.
Tabla resumen:
| Componente | Función | Ejemplos clave |
|---|---|---|
| Cámara de vacío | Proporciona un entorno sellado y hermético para los procesos | Horno de sinterización, cámara de recubrimiento |
| Bomba de desbaste | Elimina el aire a granel (99%+) de la atmósfera al vacío moderado | Bombas de paletas rotativas, bombas de espiral |
| Bomba de alto vacío | Captura las moléculas restantes para presiones muy bajas | Bombas turbomoleculares, bombas de difusión |
| Válvulas y colectores | Controla el flujo de gas y aísla los componentes del sistema | Válvulas de aislamiento, válvulas de ventilación |
| Medidores de vacío | Mide la presión en diferentes rangos (Pa, Torr) | Medidores Pirani, manómetros de capacitancia |
