La principal ventaja de un evaporador de haz de electrones es su capacidad para depositar películas de alta pureza de materiales con alto punto de fusión con un control excepcional sobre la velocidad de deposición. A diferencia de un evaporador de filamento, que calienta tanto el material fuente como un "soporte" contenedor, un haz de electrones calienta directamente solo el material fuente, lo que permite temperaturas mucho más altas y evita la contaminación del propio soporte.
La elección entre la evaporación por haz de electrones y la evaporación térmica es una compensación de ingeniería clásica. El haz de electrones ofrece un rendimiento superior, versatilidad de materiales y pureza para aplicaciones avanzadas, mientras que la evaporación térmica proporciona una solución más simple y rentable para una variedad de metales comunes.
Cómo funciona cada tecnología
Para comprender las ventajas, primero debemos observar la diferencia fundamental en cómo cada sistema genera vapor a partir de un material fuente.
Evaporación térmica (El enfoque del filamento)
La evaporación térmica es un proceso de calentamiento resistivo, muy parecido a una bombilla incandescente.
Se pasa una corriente eléctrica alta a través de un "soporte" o filamento resistivo, generalmente hecho de tungsteno, molibdeno o tantalio. El material a depositar se coloca en este soporte, que se calienta hasta el punto en que el material se derrite y luego se evapora.
Este vapor viaja en línea recta dentro de la cámara de vacío, recubriendo todo a su paso, incluido su sustrato.
Evaporación por haz de electrones (El enfoque de precisión)
La evaporación por haz de electrones (e-beam) es un proceso más complejo y dirigido.
Una fuente de alimentación de alto voltaje genera un potente haz de electrones. Luego, este haz se enfoca y dirige electromagnéticamente hacia la superficie del material fuente, que se encuentra en un crisol o corazón de cobre refrigerado por agua.
La energía intensa y enfocada de los electrones se transfiere directamente al material, haciendo que un pequeño punto de su superficie se sublime o evapore. El enfriamiento por agua evita que el propio crisol se derrita o contamine el proceso.
Ventajas clave de la evaporación por haz de electrones
La diferencia fundamental en los mecanismos de calentamiento otorga a la evaporación por haz de electrones varias ventajas críticas para aplicaciones exigentes.
Temperaturas alcanzables más altas
La transferencia directa de energía desde el haz de electrones permite que el material fuente alcance temperaturas que superan con creces los 3000 °C.
Esto hace posible depositar metales refractarios como tungsteno, tantalio y niobio, así como dieléctricos y cerámicas como dióxido de silicio (SiO₂) y dióxido de titanio (TiO₂), que son imposibles de evaporar con técnicas térmicas estándar.
Pureza de película superior
En la evaporación térmica, el filamento caliente puede reaccionar o emitir gases, contaminando el flujo de vapor y reduciendo la pureza de la película.
Debido a que el crisol de cobre refrigerado por agua del haz de electrones permanece frío, no es reactivo. El único material que se calienta es el material fuente en sí, lo que da como resultado películas depositadas significativamente más puras. Esto es fundamental para aplicaciones ópticas, de semiconductores y médicas.
Control preciso de la velocidad de deposición
La potencia del haz de electrones se puede ajustar casi instantáneamente, lo que permite un control extremadamente fino y estable sobre la velocidad de evaporación.
Esta precisión, a menudo combinada con un microbalanza de cristal de cuarzo (QCM) para retroalimentación, es esencial para crear complejas películas de interferencia óptica, capas de índice graduado o bien definidas películas de aleación donde la estequiometría es crítica.
Uso eficiente del material
El haz de electrones calienta un punto pequeño y localizado en un "disco" fuente más grande. Esto es más eficiente energéticamente que calentar un soporte completo y su contenido. También permite inventarios de fuentes mucho más grandes, lo que permite ciclos de deposición más largos y consistentes sin romper el vacío.
Comprender las compensaciones: Cuándo elegir el enfoque térmico
A pesar de los claros beneficios de rendimiento del haz de electrones, no siempre es la mejor opción. La simplicidad y el costo son factores importantes.
Menor complejidad y costo del sistema
Los evaporadores térmicos son mecánicamente más simples. No requieren fuentes de alimentación de alto voltaje, potentes electroimanes para la desviación del haz ni los controladores complejos asociados.
Esto da como resultado una inversión de capital inicial significativamente menor y, a menudo, conduce a una operación y mantenimiento más sencillos.
Ideal para metales comunes con bajo punto de fusión
Para tareas de metalización estándar que utilizan materiales como oro (Au), plata (Ag), aluminio (Al) o cromo (Cr), la evaporación térmica es muy eficaz, fiable y mucho más económica.
Si la pureza más alta absoluta no es su principal preocupación, la simplicidad de un sistema térmico es a menudo la opción más práctica para estos materiales comunes.
Limitaciones de la evaporación térmica
Las principales limitaciones de la evaporación térmica son el potencial de contaminación del soporte, la incapacidad de depositar materiales de alta temperatura y el control comparativamente tosco sobre la velocidad de deposición.
Tomar la decisión correcta para su objetivo
Los requisitos de su aplicación en cuanto a tipo de material, pureza de la película y complejidad estructural dictarán la elección correcta de la tecnología.
- Si su enfoque principal son los recubrimientos ópticos de alto rendimiento o la deposición de materiales refractarios (W, Ta, SiO₂): La evaporación por haz de electrones es la opción necesaria y superior por su pureza, control y rango de temperatura.
- Si su enfoque principal es la metalización simple con metales comunes (Au, Al, Cr) para contactos o espejos: La evaporación térmica suele ser la solución más práctica y rentable.
- Si su enfoque principal es el control de procesos para aleaciones complejas o estructuras de dispositivos multicapa: El haz de electrones proporciona el control de velocidad fino y en tiempo real esencial para lograr resultados repetibles y de alta calidad.
Seleccionar el método de deposición correcto es el primer y más crítico paso para lograr las propiedades y el rendimiento de película delgada deseados.
Tabla de resumen:
| Característica | Evaporador de haz de electrones | Evaporador de filamento (térmico) |
|---|---|---|
| Temperatura máxima | >3000°C | Limitado por el material del soporte |
| Pureza de la película | Muy alta (sin contaminación del soporte) | Menor (posible contaminación del soporte) |
| Control de velocidad | Excelente y preciso | Bueno |
| Versatilidad del material | Alta (metales, cerámicas, dieléctricos) | Menor (metales comunes con bajo punto de fusión) |
| Costo y complejidad del sistema | Mayor | Menor y más simple |
¿Listo para lograr resultados superiores en películas delgadas?
Ya sea que su aplicación exija la alta pureza y precisión de un evaporador de haz de electrones o la simplicidad rentable de un evaporador térmico, KINTEK tiene la solución adecuada para su laboratorio. Nuestros expertos pueden ayudarle a seleccionar el equipo perfecto para cumplir con sus objetivos específicos de material y rendimiento.
Contacte a KINTEL hoy mismo para discutir sus necesidades de deposición de película delgada y descubrir cómo nuestro equipo de laboratorio puede mejorar su investigación y desarrollo.

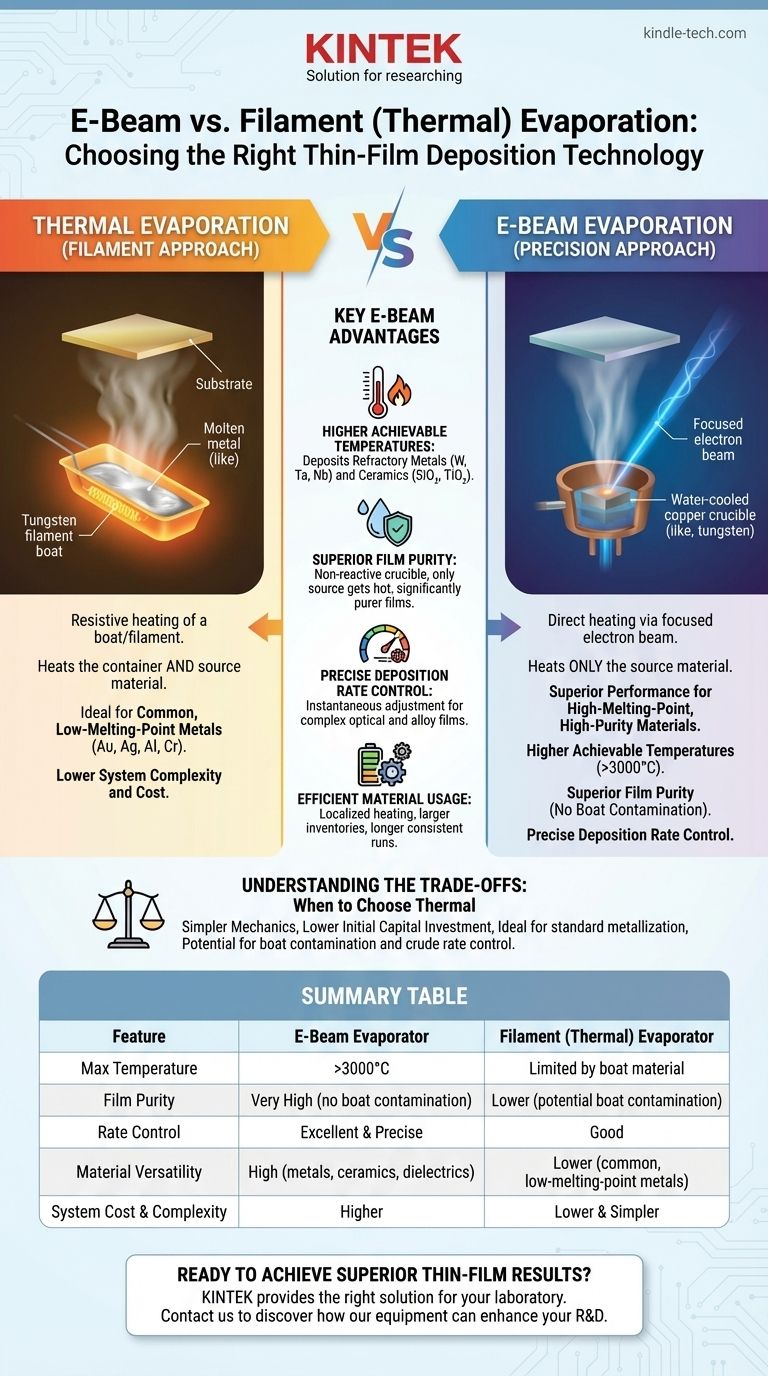

Guía Visual
