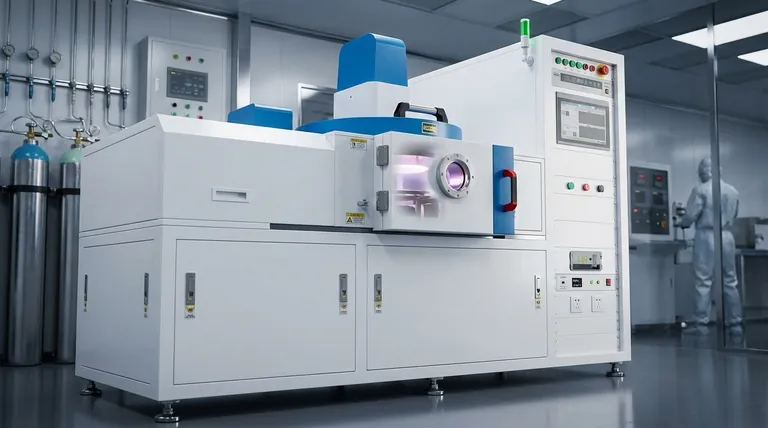

En resumen, el sputtering es necesario para depositar películas excepcionalmente delgadas, uniformes y de alta calidad de un material sobre una superficie. Esta técnica de deposición física de vapor (PVD) es indispensable en industrias como la fabricación de semiconductores y la óptica de precisión porque ofrece un control preciso sobre el espesor, la pureza y la adhesión del recubrimiento.
El problema central que resuelve el sputtering es la necesidad de controlar con precisión las propiedades de una superficie a un nivel casi atómico. El sputtering es necesario cuando otros métodos de recubrimiento no pueden proporcionar la uniformidad, versatilidad de materiales o adhesión necesarias para aplicaciones de alto rendimiento.
¿Qué es el Sputtering? Una mirada al mecanismo central
El sputtering es un proceso físico, no químico. Funciona utilizando el impulso para desprender físicamente átomos de un material fuente y depositarlos sobre una superficie objetivo, construyendo una película átomo por átomo dentro de un entorno altamente controlado.
Creación de un vacío controlado
Todo el proceso debe ocurrir dentro de una cámara de vacío. Este vacío es crítico porque elimina el aire y otras partículas que podrían contaminar la película o interferir con el proceso. Este ambiente limpio asegura que los átomos pulverizados puedan viajar directamente a su destino.
Generación de un plasma
Se introduce un gas inerte, comúnmente Argón, en la cámara. Luego se aplica un alto voltaje, que energiza el gas y arranca electrones de los átomos de Argón, creando un plasma gaseoso brillante, una mezcla de iones cargados positivamente (Ar+) y electrones libres.
El proceso de bombardeo
Al material fuente, conocido como el blanco, se le da una carga eléctrica negativa. Esto hace que los iones de Argón cargados positivamente del plasma se aceleren agresivamente hacia él. Estos iones chocan con el blanco con una fuerza significativa.
Deposición sobre el sustrato
Esta colisión de alta energía es el evento de sputtering. La transferencia de momento es tan grande que expulsa físicamente, o "pulveriza", átomos individuales del material del blanco. Estos átomos eyectados viajan en línea recta a través del vacío y golpean el componente a recubrir, conocido como el sustrato, construyendo gradualmente una película delgada y densa.
Las ventajas clave: Por qué el sputtering es indispensable
El sputtering no es solo una forma de crear un recubrimiento; para muchas aplicaciones avanzadas, es la única forma de lograr el rendimiento requerido debido a su combinación única de beneficios.
Versatilidad inigualable
El sputtering puede utilizarse para depositar una gama increíblemente amplia de materiales. Esto incluye metales, cerámicas e incluso plásticos. Críticamente, funciona tanto para materiales conductores como aislantes, una ventaja importante sobre otras técnicas de deposición.
Calidad de película superior
Las películas producidas por sputtering son conocidas por su calidad excepcional. Exhiben una excelente uniformidad en todo el sustrato, son muy densas con menos defectos y demuestran una fuerte adhesión porque los átomos pulverizados se incrustan en la superficie del sustrato.
Alta pureza y precisión
Debido a que el proceso ocurre en alto vacío, el riesgo de contaminación se minimiza, lo que resulta en recubrimientos muy puros. La tasa de deposición se puede controlar cuidadosamente, lo que permite la creación de películas con un espesor preciso, a menudo en la escala de nanómetros.
Inconvenientes y compensaciones comunes
Aunque potente, el sputtering es un proceso sofisticado con complejidades inherentes que lo hacen inadecuado para todas las tareas de recubrimiento.
Tasas de deposición más lentas
La naturaleza átomo por átomo del sputtering, aunque precisa, es generalmente más lenta que los métodos de recubrimiento a granel como la galvanoplastia o la pulverización térmica. Esto puede hacerlo menos eficiente para aplicaciones que requieren películas muy gruesas.
Equipo complejo y costoso
Los sistemas de sputtering requieren una inversión significativa. La necesidad de cámaras de alto vacío, fuentes de alimentación especializadas y sofisticados controles de proceso hace que el equipo sea complejo de operar y mantener.
Limitación de línea de visión
Debido a que los átomos pulverizados viajan en línea recta desde el blanco al sustrato, puede ser un desafío recubrir uniformemente formas tridimensionales complejas con huecos profundos o superficies ocultas.
Tomar la decisión correcta para su objetivo
La selección del sputtering es una decisión impulsada por los requisitos de uso final del componente recubierto.
- Si su enfoque principal es la versatilidad del material: El sputtering es la elección definitiva para depositar materiales aislantes de alto rendimiento o aleaciones complejas que otros métodos no pueden manejar.
- Si su enfoque principal son los recubrimientos de alto rendimiento: El proceso es necesario para aplicaciones en semiconductores, óptica y dispositivos médicos donde la uniformidad, densidad y adhesión de la película son críticas para la función.
- Si su enfoque principal es lograr una alta pureza: La naturaleza basada en el vacío del sputtering lo convierte en el proceso ideal para crear películas donde cualquier nivel de contaminación causaría fallas.
En última instancia, el sputtering es la opción requerida cuando el rendimiento, la pureza y la precisión de una superficie no son negociables.
Tabla resumen:
| Aspecto | Por qué es necesario el Sputtering |
|---|---|
| Calidad de la película | Crea recubrimientos excepcionalmente uniformes, densos y de alta adhesión. |
| Versatilidad del material | Deposita materiales conductores y aislantes (metales, cerámicas, plásticos). |
| Precisión y pureza | Permite un control de espesor a nivel nanométrico en un vacío libre de contaminación. |
| Aplicaciones clave | Fabricación de semiconductores, óptica de precisión, dispositivos médicos. |
