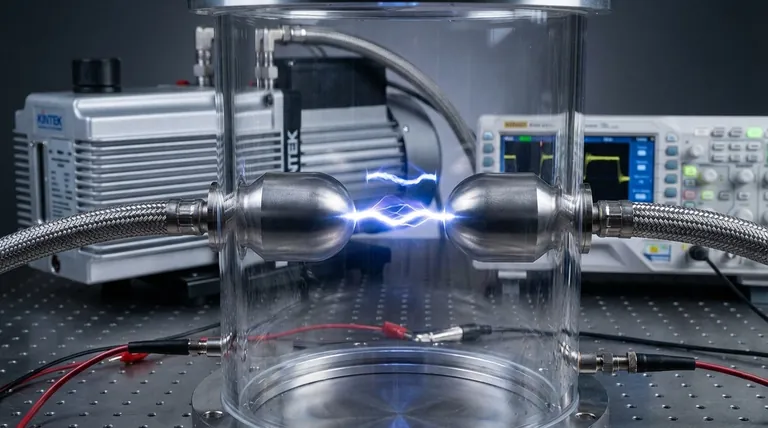

Para ser precisos, no existe un voltaje único para el arco. La regla general común es que la rigidez dieléctrica del aire es de aproximadamente 3.000 voltios por milímetro (3 kV/mm) a nivel del mar, pero esto es una gran simplificación. El voltaje real requerido para iniciar un arco depende de una combinación de factores, incluyendo la distancia entre conductores, la presión del gas circundante y la forma de los electrodos.
Ver el arco como un voltaje fijo es un error común. La realidad es que un arco ocurre cuando la intensidad del campo eléctrico —el voltaje a través de una distancia específica— se vuelve lo suficientemente intensa como para romper el medio aislante entre dos conductores.
No se trata de voltaje, se trata de la intensidad del campo eléctrico
Un arco eléctrico es una ruptura de un aislante, convirtiéndolo en un conductor. Esto sucede cuando la presión eléctrica, o voltaje, es demasiado alta para que el aislante la soporte en una distancia determinada.

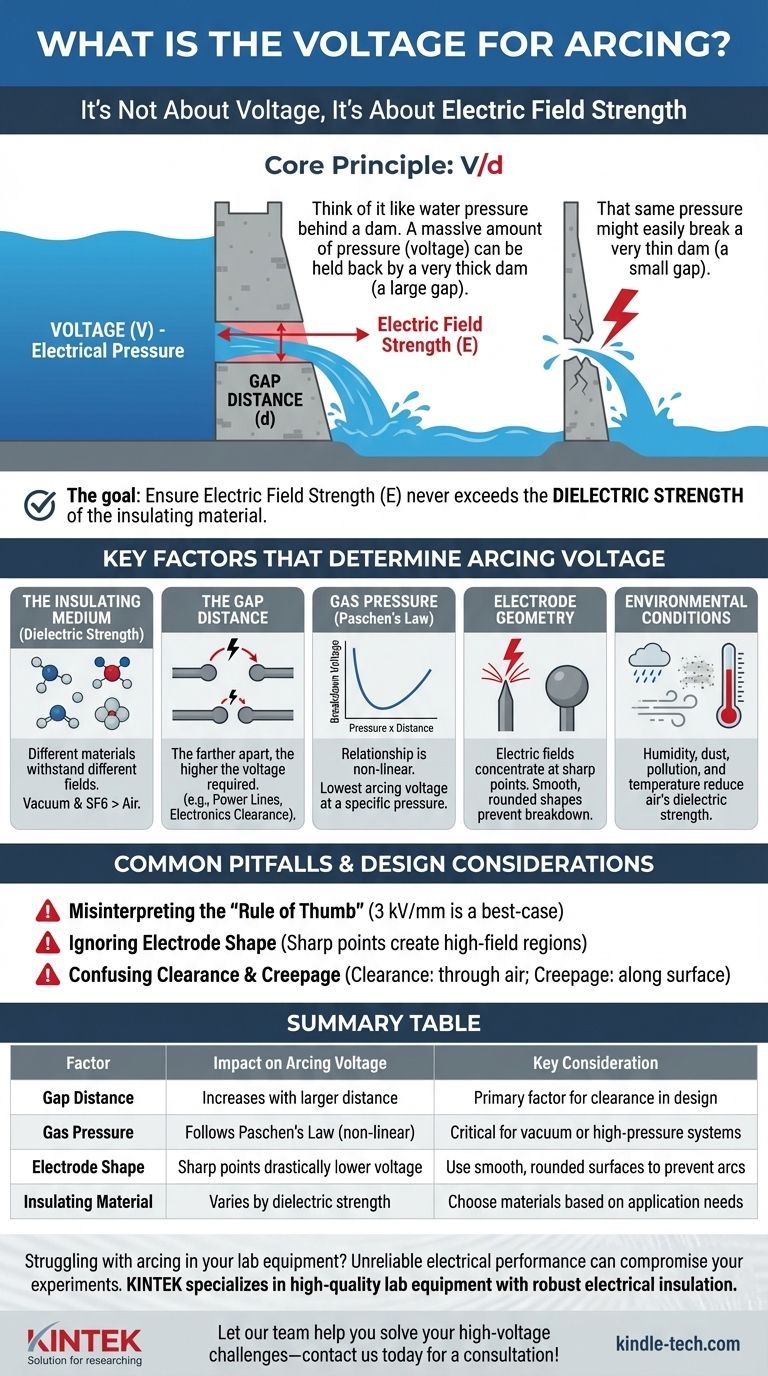

El principio fundamental: V/d
El factor crítico es el campo eléctrico (E), a menudo simplificado como voltaje (V) dividido por distancia (d).
Piénsalo como la presión del agua detrás de una presa. Una cantidad masiva de presión (voltaje) puede ser contenida por una presa muy gruesa (una gran distancia de separación). Sin embargo, esa misma presión podría romper fácilmente una presa muy delgada (una pequeña separación).
El objetivo al prevenir el arco es asegurar que la intensidad del campo eléctrico nunca exceda la rigidez dieléctrica del material aislante.
Factores clave que determinan el voltaje de arco
La regla general de 3 kV/mm solo se aplica a un campo eléctrico uniforme entre dos placas planas en aire seco a presión estándar. En el mundo real, varias variables cambian drásticamente el resultado.
El medio aislante (rigidez dieléctrica)
Cada material tiene una capacidad diferente para soportar un campo eléctrico. El aire es un aislante decente, pero otros materiales son mucho mejores.
El vacío, por ejemplo, es un excelente aislante porque hay muy pocas moléculas para ionizar y formar un camino conductivo. Por el contrario, gases especializados como el hexafluoruro de azufre (SF6) se utilizan en aparamenta de alta tensión porque su rigidez dieléctrica es mucho mayor que la del aire.
La distancia del entrehierro
Este es el factor más intuitivo. Cuanto más separados estén dos conductores, mayor será el voltaje requerido para crear un arco entre ellos.
Por eso las líneas de alta tensión están muy separadas y se mantienen a gran altura del suelo mediante torres altas. En electrónica, esto se conoce como distancia de aislamiento.
Presión del gas (Ley de Paschen)
La relación entre la presión y el voltaje de ruptura no es lineal. La Ley de Paschen describe cómo el voltaje de ruptura de un gas cambia con el producto de la presión y la distancia del entrehierro.
A presiones muy bajas (un vacío parcial), se vuelve más difícil iniciar un arco porque hay menos moléculas portadoras de carga disponibles. A medida que aumenta la presión, se vuelve más fácil el arco, hasta cierto punto. A presiones muy altas, una vez más se vuelve mucho más difícil el arco porque las moléculas densas impiden el flujo de electrones.
Geometría del electrodo
La forma de los conductores tiene un impacto masivo. Los campos eléctricos se concentran en puntos afilados.
Una junta de soldadura afilada o la punta de un tornillo pueden reducir drásticamente el voltaje necesario para iniciar un arco porque el campo eléctrico se intensifica en ese punto. Por eso, los equipos de alta tensión utilizan formas grandes, lisas, esféricas o toroidales para distribuir el campo eléctrico de manera uniforme y evitar la ruptura.
Condiciones ambientales
La humedad, el polvo, la contaminación y la temperatura reducen la rigidez dieléctrica del aire.
El vapor de agua es más conductor que el aire seco, por lo que la alta humedad reduce el voltaje de ruptura. De manera similar, el polvo o la suciedad en la superficie de un aislante pueden proporcionar un camino conductivo, lo que lleva a un arco a un voltaje mucho más bajo de lo esperado.
Errores comunes y consideraciones de diseño
Confiar en un solo número para el voltaje de arco es una fuente frecuente de fallas en el diseño eléctrico y electrónico. Comprender los matices es fundamental para construir sistemas robustos.
Malinterpretación de la "regla general"
Aplicar ciegamente la regla de 3 kV/mm a un diseño con puntas afiladas, alta humedad o gran altitud (menor presión de aire) casi con certeza conducirá a fallas. Este valor debe tratarse como el mejor escenario, no como una constante universal.
Ignorar la forma del electrodo
Un diseño puede ser teóricamente sólido basándose en cálculos de distancias de aislamiento, pero un solo punto afilado en un terminal de componente o disipador de calor puede crear una región localizada de campo alto que inicie un arco. Deben considerarse todos los puntos conductores.
Confundir distancia de aislamiento y distancia de fuga
La distancia de aislamiento es la distancia más corta entre dos conductores a través del aire. La distancia de fuga es la distancia más corta a lo largo de la superficie de un aislante.
La suciedad y la humedad pueden acumularse en una superficie, haciendo que el camino de fuga sea mucho más fácil de romper que el camino de aislamiento a través del aire limpio. El diseño de PCB de alta tensión requiere una cuidadosa atención a ambos.
Cómo aplicar esto a su proyecto
Su enfoque para gestionar el arco depende completamente de su objetivo. No existe una solución única para todos, solo una aplicación correcta de los principios.
- Si su enfoque principal es el diseño de productos de alta tensión: Priorice el cálculo de las distancias de aislamiento y fuga requeridas según los estándares de seguridad (como IEC 60950), la selección de materiales con alta rigidez dieléctrica y la garantía de que todas las superficies conductoras sean lisas.
- Si su enfoque principal es la resolución de problemas de arcos inesperados: Investigue la contaminación (polvo, humedad), el daño físico que pueda haber reducido una separación o la presencia de puntas afiladas de juntas de soldadura o terminales de componentes que puedan estar concentrando el campo eléctrico.
- Si su enfoque principal es trabajar con sistemas de vacío o gases especializados: No utilice reglas generales basadas en el aire. Debe consultar las curvas de Paschen para su gas y rango de presión específicos para determinar el voltaje de ruptura real.
Al comprender estos principios, puede pasar de reaccionar a los arcos a diseñar proactivamente sistemas seguros, confiables y robustos.
Tabla resumen:
| Factor | Impacto en el voltaje de arco | Consideración clave |
|---|---|---|
| Distancia del entrehierro | Aumenta con mayor distancia | Factor principal para la distancia de aislamiento en el diseño |
| Presión del gas | Sigue la Ley de Paschen (no lineal) | Crítico para sistemas de vacío o alta presión |
| Forma del electrodo | Las puntas afiladas reducen drásticamente el voltaje | Utilice superficies lisas y redondeadas para evitar arcos |
| Material aislante | Varía según la rigidez dieléctrica (ej., SF6 > aire) | Elija materiales según las necesidades de la aplicación |
