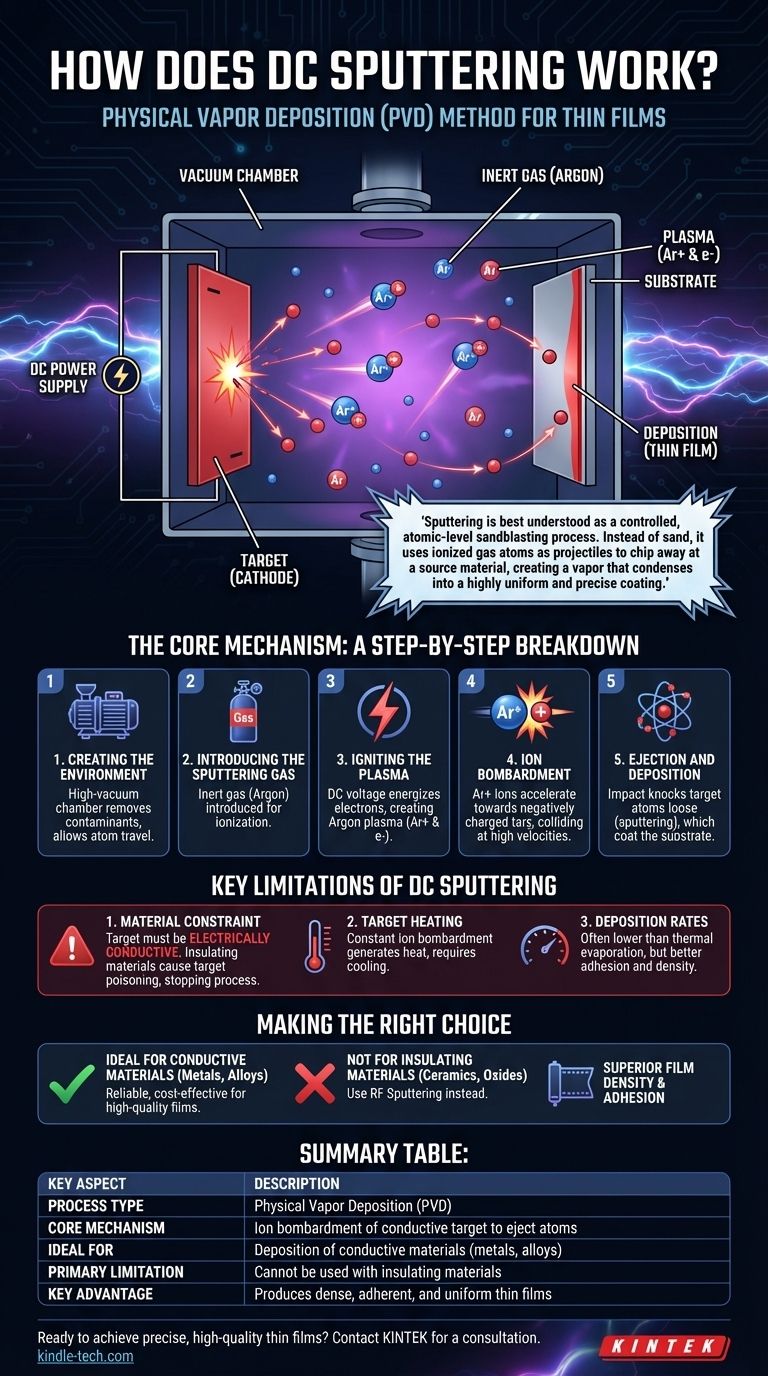

El sputtering DC es una técnica de deposición física en fase vapor (PVD) muy utilizada para crear películas finas sobre sustratos. Funciona aplicando un voltaje de corriente continua (CC) a un objetivo metálico en un entorno de gas inerte a baja presión, normalmente argón. Este proceso ioniza el gas, creando un plasma que bombardea el objetivo, expulsando (sputtering) átomos del material objetivo. Estos átomos expulsados viajan a través de la cámara de vacío y se depositan sobre un sustrato, formando una fina película. El sputtering DC es rentable, versátil y muy utilizado en industrias como la de los semiconductores, la óptica y la joyería. A continuación, el proceso se desglosa en pasos clave y se explica en detalle.

---

Explicación de los puntos clave:

1. Configuración de la cámara de vacío:

   • El proceso comienza creando un vacío en la cámara para eliminar el aire y otros gases no deseados. Esto garantiza un control preciso del proceso de deposición y evita la contaminación.
   • Un entorno de vacío también permite la deposición uniforme de la película fina sobre el sustrato.

2. Introducción del gas inerte:

   • Se introduce un gas inerte, normalmente argón, en la cámara de vacío a baja presión.
   • Se elige el argón porque es químicamente inerte, lo que significa que no reacciona con el material objetivo ni con el sustrato, garantizando un proceso de deposición limpio.

3. Generación de plasma:

   • Se aplica una tensión continua entre el blanco (cátodo) y el sustrato (ánodo), creando un campo eléctrico.
   • Este campo eléctrico ioniza el gas argón, formando un plasma. En este plasma, los átomos de argón pierden electrones y se convierten en iones cargados positivamente.

4. Pulverización catódica del material:

   • Los iones de argón cargados positivamente son acelerados hacia el blanco cargado negativamente debido al campo eléctrico.
   • Cuando estos iones de alta energía chocan con la superficie del blanco, transfieren su energía cinética a los átomos del blanco, provocando su expulsión (sputtering) del blanco.

5. Deposición sobre el sustrato:

   • Los átomos pulverizados viajan a través de la cámara de vacío y se depositan sobre el sustrato.
   • Estos átomos se condensan y forman una película fina y uniforme sobre la superficie del sustrato. El sustrato puede estar hecho de diversos materiales, incluidos los sensibles al calor como los plásticos, ya que las partículas pulverizadas tienen una energía cinética relativamente baja y no generan un calor significativo.

6. Ventajas del sputtering DC:

   • Rentable: El sputtering DC es una de las técnicas de PVD más económicas, lo que la hace accesible para diversas aplicaciones.
   • Versatilidad: Puede depositar una amplia gama de materiales, incluidos metales, aleaciones y algunos compuestos conductores.
   • Proceso a baja temperatura: La baja energía de las partículas pulverizadas permite recubrir sustratos sensibles al calor sin dañarlos.
   • Uniformidad y control: El entorno de vacío y el control preciso de la presión del gas y el voltaje permiten obtener películas finas uniformes y de alta calidad.

7. Aplicaciones:

   • Semiconductores: Se utiliza para depositar capas conductoras en circuitos integrados.
   • Componentes ópticos: Se aplica en revestimientos antirreflectantes y espejos.
   • Joyería: Se utiliza para revestimientos decorativos, como acabados en oro o plata.
   • Otras industrias: Incluye aplicaciones en paneles solares, dispositivos médicos, etc.

8. Limitaciones:

   • Sólo objetivos conductores: El sputtering DC está limitado a materiales conductores, ya que los cátodos no conductores no pueden mantener el campo eléctrico necesario para el proceso.
   • Tasas de deposición más bajas: En comparación con otras técnicas de PVD, como el sputtering por magnetrón, el sputtering DC puede tener tasas de deposición más lentas.

---

En resumen, el sputtering DC es un método sencillo y eficaz para depositar películas finas, especialmente de materiales conductores. Su sencillez, rentabilidad y capacidad para trabajar con sustratos sensibles al calor lo convierten en una opción muy popular en diversos sectores. Sin embargo, sus limitaciones, como la necesidad de blancos conductores, deben tenerse en cuenta a la hora de seleccionar una técnica de deposición para aplicaciones específicas.

Tabla resumen:

Aspecto clave	Detalles
Proceso	Utiliza tensión continua para bombardear el material objetivo en una cámara de vacío.
Gas utilizado	Gas inerte (normalmente argón) para la generación de plasma.
Ventajas	Deposición de película rentable, versátil, a baja temperatura y uniforme.
Aplicaciones	Semiconductores, componentes ópticos, joyería, paneles solares, dispositivos médicos.
Limitaciones	Limitado a blancos conductores; velocidades de deposición más lentas que otros.
