En esencia, los métodos físicos de deposición de películas delgadas son procesos que utilizan medios mecánicos, térmicos o electromecánicos para transferir un material de una fuente a un sustrato dentro de un vacío. Las dos técnicas de deposición física de vapor (PVD) más comunes son la pulverización catódica, que expulsa material bombardeando una fuente con iones energéticos, y la evaporación térmica, que calienta un material hasta que se vaporiza. Otros métodos físicos clave incluyen la deposición por láser pulsado (PLD) y la epitaxia de haces moleculares (MBE).
La distinción fundamental entre los métodos de deposición física no es cuál es "mejor", sino cómo crean un vapor a partir de una fuente sólida. Su elección depende de una compensación fundamental entre la velocidad de deposición, la calidad de la película, la complejidad del material y el costo, ofreciendo cada método un equilibrio único de estos factores.
El Principio Fundamental: De Sólido a Vapor a Película
Todas las técnicas de deposición física comparten un proceso común de tres pasos, que ocurre en vacío para asegurar la pureza y el control. Comprender esta secuencia es clave para entender cómo difieren.
Los Tres Pasos Fundamentales
- Vaporización: Un material fuente sólido (el "blanco") se convierte en fase vapor. Este es el paso principal donde las técnicas divergen: algunas hierven el material, otras desprenden átomos.
- Transporte: Los átomos o moléculas vaporizados viajan a través de la cámara de vacío desde la fuente hasta el sustrato. El vacío asegura que no colisionen con las moléculas de aire.
- Deposición: El vapor se condensa sobre el sustrato más frío, formando una capa delgada sólida capa por capa.
Los Caballos de Batalla del PVD: Pulverización Catódica vs. Evaporación
Aunque existen muchos métodos físicos, la pulverización catódica y la evaporación son los más utilizados tanto en la investigación como en la producción industrial. Representan dos enfoques fundamentalmente diferentes para el paso de vaporización.
Pulverización Catódica: El Enfoque de las Bolas de Billar
La pulverización catódica utiliza un plasma de alta energía para generar iones (típicamente de un gas inerte como el argón). Estos iones se aceleran hacia un blanco hecho del material de deposición deseado.
El impacto es como un juego de billar subatómico: los iones energéticos desprenden físicamente átomos de la superficie del blanco. Estos átomos "pulverizados" viajan a través de la cámara y se depositan en el sustrato.
La pulverización catódica proporciona una excelente adhesión de la película y puede crear películas densas y uniformes. Es excepcionalmente adecuada para depositar aleaciones y compuestos complejos porque tiende a preservar la composición original del material (estequiometría).
Evaporación: El Enfoque de la Tetera Hirviendo
La evaporación térmica es conceptualmente más simple. El material fuente se coloca en un recipiente (una "barquilla" o crisol) dentro de una cámara de vacío y se calienta hasta que comienza a hervir y evaporarse.
Este vapor luego asciende, viaja a través del vacío y se condensa en el sustrato, de manera muy similar a como el vapor se condensa en una superficie fría. Una versión más avanzada, la Evaporación por Haz de Electrones, utiliza un haz de electrones de alta energía para calentar el material fuente, lo que permite temperaturas de deposición más altas y películas más puras.
La evaporación suele ser más rápida y suave para el sustrato que la pulverización catódica. Es un método muy eficaz para depositar películas elementales de alta pureza, como metales para contactos eléctricos.
Métodos Especializados de Deposición Física
Más allá de los dos pilares principales, las técnicas especializadas ofrecen capacidades únicas para aplicaciones de vanguardia, a menudo priorizando la máxima precisión sobre la velocidad o el costo.
Deposición por Láser Pulsado (PLD): Precisión de Alta Energía
En PLD, un láser pulsado de alta potencia se enfoca en el material objetivo dentro de la cámara de vacío. Cada pulso láser es tan energético que ablaciona (vaporiza) instantáneamente una pequeña cantidad del material fuente, creando una pluma de plasma que se deposita en el sustrato.
La principal ventaja de PLD es su capacidad para transferir fielmente la composición de materiales complejos y multielementales (como superconductores de alta temperatura u óxidos específicos) del objetivo a la película.
Epitaxia de Haces Moleculares (MBE): Construcción a Nivel Atómico
MBE es el pináculo del control de la deposición. En un entorno de ultra alto vacío, las fuentes elementales de alta pureza se calientan en celdas de efusión especializadas, creando "haces moleculares" de bajo flujo.
Estos haces se dirigen a un sustrato monocristalino prístino y calentado. La tasa de deposición es extremadamente lenta, a menudo menos de una capa atómica por segundo, lo que permite que los átomos se organicen perfectamente en la red cristalina del sustrato. Esto produce las películas epitaxiales monocristalinas de la más alta calidad, que son la base de muchos dispositivos semiconductores avanzados.
Comprendiendo las Ventajas y Desventajas
Elegir un método de deposición física requiere una comprensión clara de sus compromisos inherentes. No existe una única técnica "mejor"; solo existe la técnica adecuada para su aplicación específica.
Calidad de la Película vs. Tasa de Deposición
Las películas pulverizadas son típicamente densas, adherentes y duraderas. MBE produce películas con una perfección cristalina inigualable. Sin embargo, ambos métodos son generalmente más lentos que la evaporación térmica, que puede depositar material muy rápidamente pero puede resultar en películas menos densas.
Compatibilidad de Materiales
La evaporación está limitada por el punto de fusión y la presión de vapor de un material. La pulverización catódica puede depositar casi cualquier material, incluidos metales refractarios y aislantes, lo que la hace muy versátil. PLD destaca específicamente con óxidos complejos que son difíciles de manejar con otros métodos.
Energía y Daño al Sustrato
La pulverización catódica es un proceso de bombardeo físico de alta energía. Esta energía mejora la adhesión de la película, pero también puede inducir tensión o daño en sustratos sensibles. La evaporación es un proceso de mucha menor energía, lo que la convierte en una opción "más suave" para componentes electrónicos delicados o materiales orgánicos.
Complejidad y Costo del Sistema
Los evaporadores térmicos son relativamente simples y de bajo costo. Los sistemas de pulverización catódica son más complejos debido a la necesidad de generación de plasma y fuentes de alimentación. Los sistemas MBE son, con mucho, los más complejos y caros, ya que requieren ultra alto vacío y herramientas de monitoreo in situ precisas.
Seleccionando el Método Físico Adecuado para su Objetivo
Su elección debe estar impulsada por las propiedades finales que necesita que tenga su película delgada.
- Si su enfoque principal es una alta adhesión y recubrimientos densos para uso mecánico u óptico: La pulverización catódica es casi siempre la opción superior debido al proceso de deposición energético.
- Si su enfoque principal son películas metálicas simples, rentables y de alta pureza para electrónica: La evaporación térmica ofrece un excelente equilibrio entre velocidad, simplicidad y calidad de la película.
- Si su enfoque principal son películas monocristalinas perfectas para semiconductores avanzados o dispositivos cuánticos: La epitaxia de haces moleculares (MBE) es el estándar indiscutible para lograr la perfección a nivel atómico.
- Si su enfoque principal es preservar la composición exacta de un óxido complejo o superconductor: La deposición por láser pulsado (PLD) proporciona la forma más confiable de transferir la estequiometría del objetivo al sustrato.
Comprender estos principios fundamentales y las ventajas y desventajas le permite seleccionar el método de deposición física que se ajusta precisamente a su material, presupuesto y requisitos de rendimiento.
Tabla Resumen:
| Método | Mecanismo Principal de Vaporización | Ventajas Clave | Ideal Para |
|---|---|---|---|
| Pulverización Catódica | Bombardeo iónico energético | Excelente adhesión, películas densas, maneja aleaciones/compuestos | Recubrimientos mecánicos/ópticos, materiales complejos |
| Evaporación Térmica | Calentamiento para vaporizar | Alta velocidad, películas elementales de alta pureza, suave con los sustratos | Películas metálicas simples (ej. contactos eléctricos) |
| Deposición por Láser Pulsado (PLD) | Ablación por láser de alta potencia | Preserva la estequiometría de materiales complejos | Óxidos complejos, superconductores |
| Epitaxia de Haces Moleculares (MBE) | Efusión térmica en ultra alto vacío | Control a nivel atómico, suprema perfección cristalina | Semiconductores avanzados, dispositivos cuánticos |
¿Listo para Elevar su Investigación o Producción de Películas Delgadas?
Elegir el método de deposición correcto es fundamental para el éxito de su proyecto. Los expertos de KINTEK se especializan en proporcionar equipos de laboratorio de alto rendimiento, incluidos sistemas de pulverización catódica, evaporadores térmicos y más, adaptados a sus necesidades específicas de material y aplicación.
Ayudamos a los laboratorios a lograr películas delgadas precisas, confiables y de alta calidad. Permítanos guiarle hacia la solución óptima para su presupuesto y objetivos de rendimiento.
Contacte a KINTEK hoy mismo para una consulta personalizada y descubra cómo nuestra experiencia en equipos de laboratorio puede acelerar sus innovaciones.

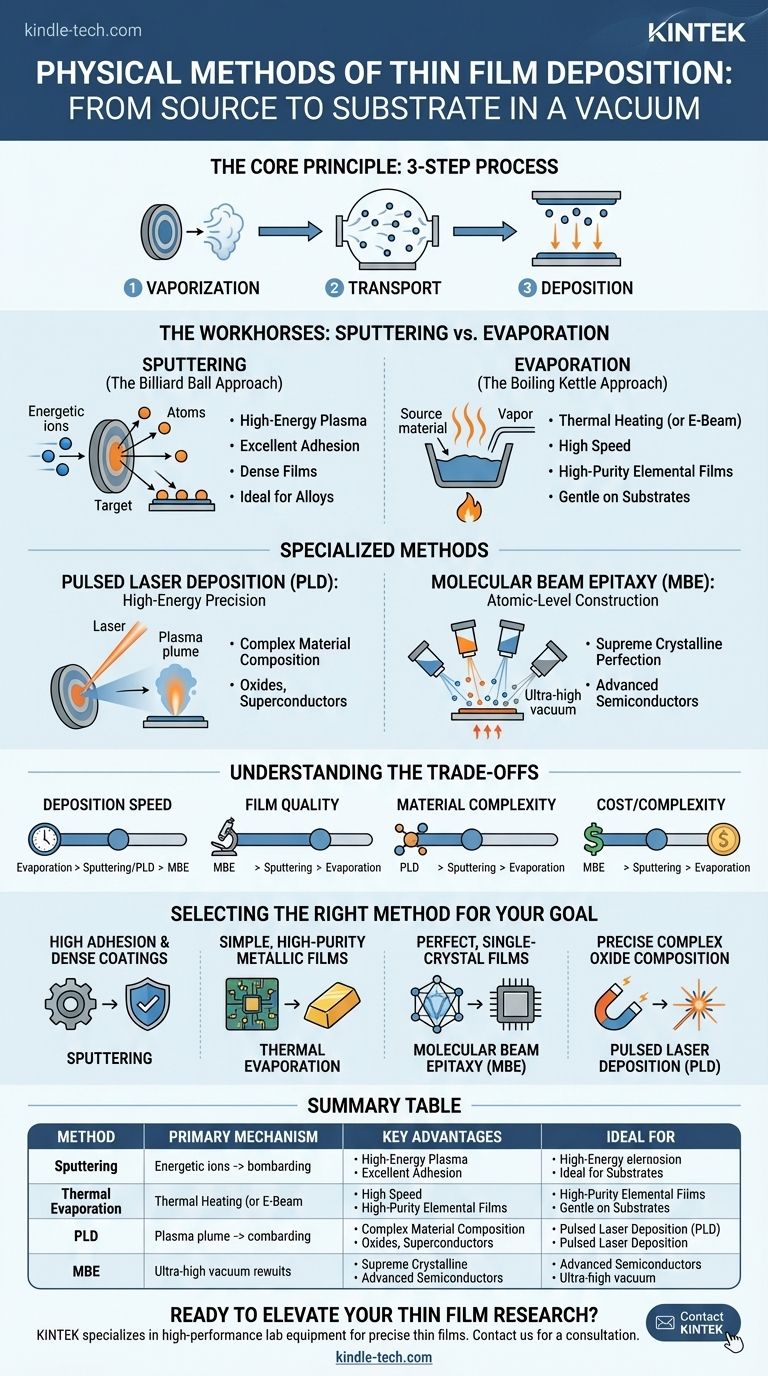

Guía Visual
