En esencia, el 'método de película delgada' se refiere a un conjunto de procesos de fabricación avanzados conocidos como deposición de película delgada. Estas técnicas se utilizan para aplicar una capa extremadamente delgada de material, a menudo de solo unos pocos átomos o moléculas de espesor, sobre una superficie llamada sustrato. Al controlar con precisión el espesor y la composición de esta película, podemos alterar fundamentalmente las propiedades físicas, ópticas o eléctricas del sustrato para lograr una función específica.
El propósito central de la deposición de película delgada no es simplemente recubrir una superficie, sino diseñar sus propiedades con precisión microscópica. Esta tecnología fundamental es lo que permite el alto rendimiento de los dispositivos modernos, desde el antirreflejo de sus gafas hasta la compleja circuitería dentro de su teléfono inteligente.
El objetivo fundamental de la deposición de película delgada
En esencia, esta tecnología consiste en dotar a un material de nuevas capacidades que no posee de forma natural. El proceso implica añadir una capa funcional a un material base, creando un compuesto con características mejoradas.
Modificación de la superficie de un sustrato
El proceso siempre comienza con un sustrato, que es el material base que se recubre. Podría ser una oblea de silicio, un trozo de vidrio para una lente o un implante médico.
El objetivo es depositar una película delgada sobre este sustrato. Esta película confiere una nueva propiedad, como conductividad eléctrica, aislamiento, reflectividad o dureza, de la que el sustrato carece por sí mismo.
Lograr precisión microscópica
El término "delgada" es fundamental. Estas películas se diseñan a escala nanométrica, lo que permite la extrema miniaturización requerida para la electrónica moderna y otros sistemas avanzados.
Esta precisión es lo que permite a los ingenieros construir las intrincadas estructuras multicapa que se encuentran en los microprocesadores, las células solares y las lentes ópticas de alto rendimiento.
Un proceso común: Deposición Química de Vapor (CVD)
Uno de los métodos de película delgada más comunes es la Deposición Química de Vapor (CVD). En este proceso, un sustrato se coloca en una cámara de vacío.
Dos o más precursores químicos se calientan hasta que se vaporizan. Cuando estos gases se encuentran en la superficie del sustrato, reaccionan químicamente para formar una película delgada sólida y de alto rendimiento.
Dónde se utiliza esta tecnología
Las aplicaciones de la deposición de película delgada son vastas e integrales para casi todos los campos de la tecnología moderna. La capacidad de diseñar superficies a esta escala es una piedra angular de la innovación.
En electrónica y computación
Las películas delgadas son los bloques de construcción del mundo digital. Se utilizan para crear las matrices de transistores en microprocesadores, las películas magnéticas para la memoria de computadora y las capas conductoras y aislantes en los dispositivos semiconductores.
La tecnología también es esencial para la fabricación de pantallas LED y las capas conductoras transparentes utilizadas en las pantallas táctiles de teléfonos y tabletas.
En óptica y pantallas
Casi todos los componentes ópticos avanzados dependen de los recubrimientos de película delgada. Estas capas se aplican a lentes y vidrio para mejorar la transmisión de la luz, controlar la reflexión (como en los recubrimientos antirreflejo) y gestionar la refracción.
El plateado de un espejo es un ejemplo clásico de película delgada, al igual que los recubrimientos especializados que filtran longitudes de onda específicas de luz.
En energía y medicina
La deposición de película delgada es fundamental para las soluciones energéticas y médicas de próxima generación. Se utiliza para fabricar células solares avanzadas que convierten eficientemente la luz en electricidad y para crear nuevos tipos de baterías.
En el campo biomédico, las películas delgadas se aplican a los implantes médicos para garantizar que sean biocompatibles y para crear sofisticados sistemas de administración de fármacos y biosensores.
Comprender los desafíos
Aunque increíblemente potente, la deposición de película delgada es un proceso altamente especializado. Comprender sus complejidades inherentes es clave para apreciar su valor.
La alta precisión requiere un alto control
Depositar una película que sea perfectamente uniforme y de solo unos pocos átomos de espesor requiere un entorno extremadamente controlado. Procesos como CVD requieren cámaras de vacío y un control preciso de la temperatura, lo que hace que el equipo sea complejo y costoso.
La compatibilidad de materiales es clave
Las propiedades químicas y físicas tanto del sustrato como del material de la película deben ser compatibles. La película debe adherirse correctamente al sustrato y soportar las condiciones del proceso de deposición sin dañarse.
El control de defectos es una batalla constante
A escala microscópica, incluso una sola mota de polvo o una impureza menor puede crear un defecto que arruine un dispositivo. Mantener la pureza y prevenir defectos es un gran desafío de ingeniería, especialmente en la fabricación de semiconductores.
Cómo pensar en las aplicaciones de película delgada
Para aplicar este conocimiento, considere la función principal que intenta lograr.
- Si su enfoque principal es la electrónica: Piense en las películas delgadas como el "cableado" y los "interruptores" microscópicos que crean circuitos integrados y pantallas.
- Si su enfoque principal es la óptica: Vea estas películas como capas diseñadas que manipulan con precisión cómo se comporta la luz, creando lentes antirreflectantes o espejos perfectos.
- Si su enfoque principal es la ciencia de los materiales: Considere la deposición de película delgada como una herramienta fundamental para diseñar propiedades de superficie completamente nuevas para aplicaciones como células solares o recubrimientos duraderos.
En última instancia, la deposición de película delgada es el arte de diseñar superficies a nivel atómico, lo que la convierte en un proceso fundamental para prácticamente toda la tecnología avanzada.
Tabla de resumen:
| Aspecto clave | Descripción |
|---|---|
| Propósito central | Diseñar las propiedades de un sustrato aplicando una capa funcional ultrafina. |
| Proceso común | Deposición Química de Vapor (CVD), utilizando precursores vaporizados en una cámara de vacío. |
| Aplicaciones clave | Microprocesadores, pantallas LED, células solares, implantes médicos, recubrimientos ópticos. |
| Desafío principal | Requiere precisión extrema, compatibilidad de materiales y un estricto control de defectos. |
¿Listo para diseñar sus superficies con precisión?
La deposición de película delgada es un proceso complejo que requiere equipos y experiencia especializados. Ya sea que esté desarrollando semiconductores avanzados, componentes ópticos o dispositivos médicos, los equipos de laboratorio y consumibles de KINTEK están diseñados para satisfacer las exigentes demandas de la tecnología de película delgada.
Proporcionamos las herramientas fiables que necesita para lograr recubrimientos uniformes y de alta pureza e impulsar sus innovaciones.
Póngase en contacto con KINTEK hoy mismo para analizar sus requisitos de laboratorio específicos y descubrir cómo nuestras soluciones pueden mejorar sus procesos de película delgada.

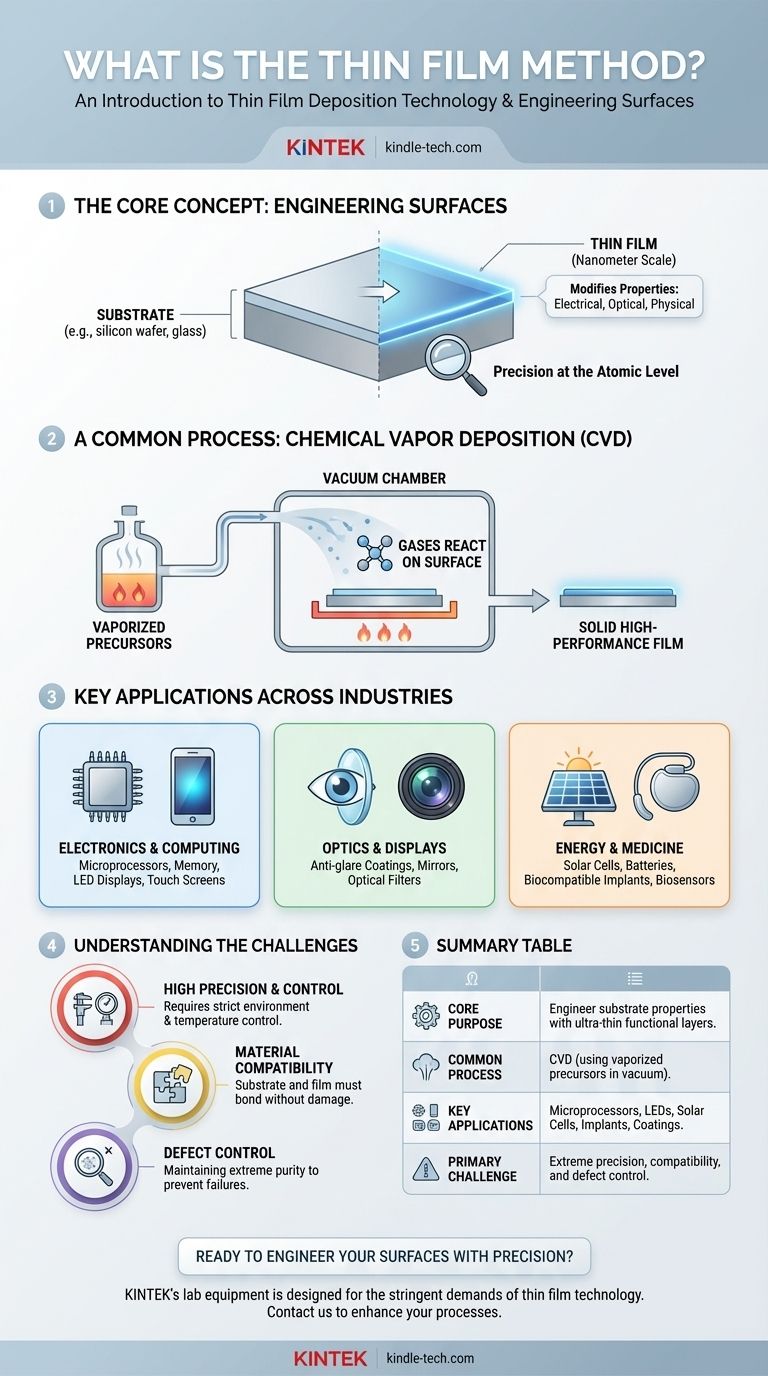

Guía Visual
