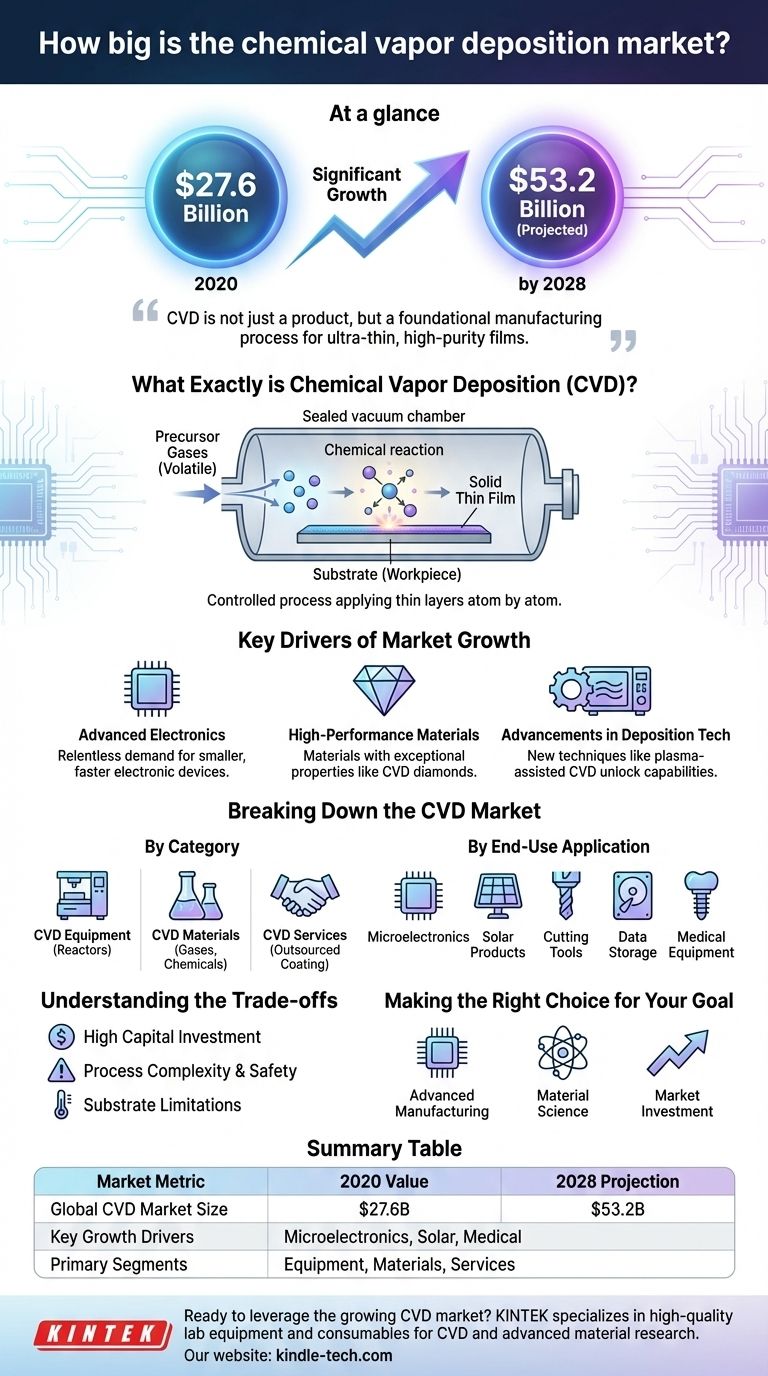

De un vistazo, el mercado global de deposición química de vapor se valoró en $27.6 mil millones en 2020 y se proyecta que casi se duplique, alcanzando una estimación de $53.2 mil millones para 2028. Este crecimiento significativo es un reflejo directo del papel indispensable de la CVD en la fabricación de los componentes de alto rendimiento que impulsan la tecnología moderna.
La razón fundamental del tamaño y el rápido crecimiento del mercado es que la deposición química de vapor no es solo un producto único, sino un proceso de fabricación fundamental. Es esencial para crear las películas y recubrimientos ultrafinos y de alta pureza requeridos por industrias que van desde la microelectrónica hasta los equipos médicos.
¿Qué es exactamente la deposición química de vapor?
La deposición química de vapor, o CVD, es un proceso altamente controlado que se utiliza para aplicar una capa muy delgada de material sólido sobre una superficie, conocida como sustrato. Es una técnica fundamental para construir materiales átomo por átomo.
El Proceso Central
Todo el proceso tiene lugar dentro de una cámara sellada y al vacío. Este entorno controlado es fundamental para lograr la pureza y la calidad de película necesarias.
Una pieza de trabajo o sustrato se coloca dentro de la cámara y se expone a gases precursores volátiles específicos.
Se desencadena una reacción química en la superficie del sustrato, lo que hace que los gases se descompongan y depositen una película sólida y delgada. Esta reacción "endurece" el material sobre la superficie, creando el recubrimiento deseado.
Impulsores Clave del Crecimiento del Mercado
La expansión del mercado de CVD no está impulsada por un solo factor, sino por una convergencia de la demanda de varios sectores de alta tecnología. Cada uno depende de las capacidades únicas que proporciona la CVD.
El Auge de la Electrónica Avanzada
El impulsor más significativo es la demanda incesante de dispositivos electrónicos más pequeños, más rápidos y más potentes. La CVD es fundamental para la fabricación de componentes de microelectrónica y optoelectrónica.
Este proceso se utiliza para crear las intrincadas capas de silicio, aislantes y metales conductores que forman la base de los chips de computadora modernos y los dispositivos de almacenamiento de datos.
Demanda de Materiales de Alto Rendimiento
La CVD se utiliza para crear materiales con propiedades excepcionales, como dureza extrema, durabilidad y resistencia térmica.
Un ejemplo principal es la producción de diamantes CVD. Estos diamantes cultivados en laboratorio son más rentables que los naturales y se utilizan en herramientas de corte de alta resistencia y óptica avanzada.
Avances en la Tecnología de Deposición
La innovación continua en el propio proceso de CVD está abriendo nuevas capacidades.
Técnicas como la asistida por plasma de microondas y la CVD asistida térmicamente permiten un mayor control sobre las propiedades de las películas depositadas, abriendo puertas a nuevas aplicaciones y mejorando la eficiencia.
Desglose del Mercado de CVD
Para comprender completamente el valor del mercado, es útil ver cómo está segmentado. El valor proviene del equipo utilizado, los materiales consumidos y los servicios prestados.
Por Categoría
El mercado se divide ampliamente en tres segmentos operativos principales.
- Equipos de CVD: La maquinaria y los reactores necesarios para realizar la deposición.
- Materiales de CVD: Los gases precursores y los productos químicos consumidos durante el proceso.
- Servicios de CVD: Empresas que proporcionan recubrimiento CVD como servicio externalizado.
Por Aplicación de Uso Final
El valor de la CVD se realiza en última instancia en los productos finales que ayuda a crear.
Los segmentos clave de uso final incluyen Microelectrónica, Productos Solares (para recubrimientos antirreflectantes), Herramientas de Corte, Almacenamiento de Datos y Equipos Médicos (para recubrimientos biocompatibles).
Comprender las Compensaciones
Aunque es potente, la CVD es un proceso sofisticado con complejidades inherentes que es importante reconocer. No es una solución universalmente aplicable para todas las necesidades de recubrimiento.
Alta Inversión de Capital
Los reactores de CVD y los sistemas de soporte necesarios (como bombas de vacío y manejo de gases) representan un gasto de capital inicial significativo. Esto puede ser una barrera de entrada para operaciones más pequeñas.
Complejidad del Proceso y Seguridad
El proceso requiere un control preciso de la temperatura, la presión y los caudales de gas. Además, muchos de los gases precursores utilizados en la CVD son tóxicos, inflamables o corrosivos, lo que requiere protocolos de seguridad estrictos.
Limitaciones del Sustrato
La CVD tradicional a menudo requiere temperaturas muy altas, lo que puede dañar o deformar ciertos materiales sustrato. Si bien existen variantes de menor temperatura (como la CVD mejorada por plasma), esta sigue siendo una consideración técnica clave.
Tomar la Decisión Correcta para su Objetivo
Comprender el panorama del mercado de CVD le permite identificar dónde se alinean las oportunidades principales con su enfoque estratégico.
- Si su enfoque principal es la fabricación avanzada: Aprovechar los servicios de CVD o invertir en equipos internos es fundamental para producir microelectrónica, dispositivos médicos o células solares competitivos.
- Si su enfoque principal es la ciencia de los materiales: La innovación radica en desarrollar nuevos materiales precursores de CVD que permitan propiedades de película novedosas o creen procesos de deposición más eficientes y seguros.
- Si su enfoque principal es la inversión en el mercado: El crecimiento en equipos y materiales de CVD proporciona una oportunidad directa ligada a la expansión de todo el ecosistema de fabricación de semiconductores y alta tecnología.
En última instancia, la deposición química de vapor es una tecnología habilitadora crítica que seguirá creciendo en importancia a medida que nuestro mundo exija materiales cada vez más avanzados.
Tabla de Resumen:
| Métrica del Mercado | Valor de 2020 | Proyección 2028 |
|---|---|---|
| Tamaño del Mercado Global de CVD | $27.6 mil millones | $53.2 mil millones |
| Impulsores Clave del Crecimiento | Microelectrónica, Productos Solares, Equipos Médicos | |
| Segmentos Principales | Equipos, Materiales, Servicios |
