En esencia, la Deposición Química de Vapor (CVD) para grafeno es un proceso de fabricación a escala industrial. Funciona haciendo fluir un gas que contiene carbono, como el metano, sobre un sustrato catalizador calentado, típicamente una lámina de cobre o níquel. La alta temperatura descompone el gas, permitiendo que los átomos de carbono se depositen en la superficie del metal y se autoensamblen en una lámina continua de grafeno de un solo átomo de espesor.
El concepto central detrás de la CVD es transformar un gas simple a base de carbono en un material bidimensional altamente estructurado. Es el único método probado capaz de producir las películas de grafeno de gran área y alta calidad necesarias para aplicaciones industriales avanzadas como la electrónica y los sensores.
El Principio Fundamental: Construyendo Grafeno Átomo por Átomo
Para entender cómo funciona la CVD, primero debe comprender sus tres componentes esenciales. Este proceso es menos sobre ensamblaje y más sobre crecimiento controlado a nivel atómico en un entorno altamente específico.
Los Ingredientes Esenciales
La receta para el grafeno CVD se basa en una combinación precisa de un sustrato, una fuente de carbono y calor extremo.
- El Sustrato Catalizador: Un metal de transición, más comúnmente cobre (Cu) o níquel (Ni), sirve como base o "plantilla" para el crecimiento del grafeno. Su superficie proporciona la acción catalítica necesaria para descomponer la fuente de carbono.
- El Precursor de Carbono: Un gas de hidrocarburo simple, como el metano (CH₄), se utiliza como fuente de átomos de carbono. Cuando se calienta, este gas se vuelve reactivo.
- La Alta Temperatura: Todo el proceso tiene lugar en un horno calentado a alrededor de 1000 °C. Este calor intenso proporciona la energía necesaria para descomponer el gas precursor y permitir que los átomos de carbono se organicen en el catalizador.
El Entorno de la Cámara de Reacción
Toda esta reacción debe ocurrir dentro de una cámara sellada bajo vacío o un flujo controlado de gases inertes. Este entorno prístino es crítico para evitar que las impurezas contaminen la lámina de grafeno en crecimiento, asegurando un producto final puro y perfecto.
Un Desglose Paso a Paso del Proceso CVD
El proceso CVD es una secuencia delicada de pasos cuidadosamente controlados, cada uno crítico para la calidad final de la película de grafeno.
Paso 1: Preparación del Catalizador

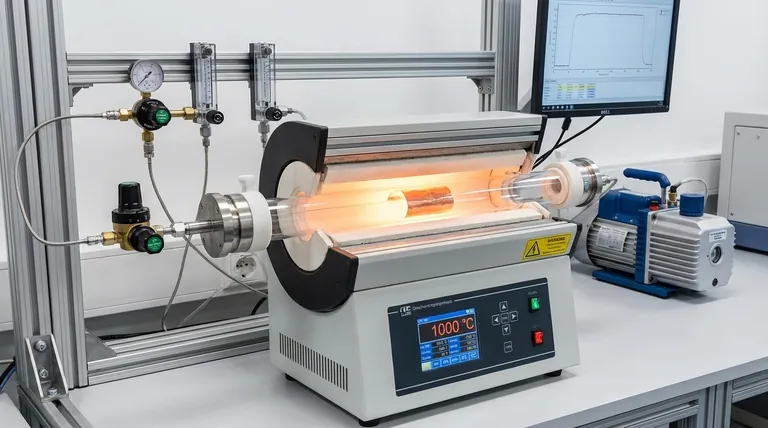

Una lámina delgada del metal catalizador, como el cobre, se coloca dentro de un horno de tubo de cuarzo, que sirve como cámara de reacción.
Paso 2: Calentamiento y Recocido
El horno se sella, se extrae el aire para crear un vacío y se calienta a la temperatura objetivo de ~1000 °C. Esta alta temperatura prepara la superficie del metal, eliminando óxidos y creando una plantilla limpia para el crecimiento.
Paso 3: Introducción de la Fuente de Carbono
Una vez que el sistema está estable a la temperatura de crecimiento, se introduce una pequeña cantidad controlada del gas precursor de carbono (metano) en la cámara.
Paso 4: Crecimiento del Grafeno en la Superficie
La superficie caliente del cobre actúa como catalizador, rompiendo las moléculas de metano en átomos de carbono e hidrógeno. Los átomos de carbono luego se difunden a través de la superficie del cobre y se unen para formar la icónica red hexagonal de grafeno.
En el cobre, este crecimiento está limitado por la superficie, lo que significa que se detiene naturalmente una vez que se ha formado una monocapa completa, lo cual es ideal para producir grafeno de una sola capa.
Paso 5: Enfriamiento y Extracción
Después de un período establecido, se corta el suministro de metano y el sistema se enfría rápidamente. Este proceso de enfriamiento "fija" la estructura del grafeno en la lámina catalizadora. La lámina recubierta se retira de la cámara.
Comprendiendo las Ventajas y Desventajas
Si bien la CVD es una técnica poderosa, es esencial comprender sus ventajas y los desafíos técnicos que presenta.
La Ventaja: Escalabilidad Inigualable
La CVD es el único método capaz de producir grafeno a escala industrial. Se están desarrollando procesos como la producción rollo a rollo (R2R) para crear láminas continuas, lo que la hace adecuada para aplicaciones comerciales.
La Ventaja: Calidad y Uniformidad
Este método produce películas de grafeno grandes y continuas con un espesor uniforme, un requisito crítico para aplicaciones en electrónica, donde las propiedades eléctricas consistentes en una superficie son primordiales.
El Desafío: Complejidad del Proceso
La calidad del grafeno CVD es altamente sensible a los parámetros del proceso. La temperatura, los caudales de gas, la presión y la velocidad de enfriamiento deben ser monitoreados y controlados con extrema precisión. Incluso desviaciones menores pueden introducir defectos en la red atómica.
El Desafío: El Proceso de Transferencia
El grafeno se cultiva en una lámina de metal, pero casi siempre se usa en un sustrato diferente (como silicio o plástico). El proceso de transferencia de esta película de un átomo de espesor es increíblemente delicado y una fuente importante de desgarros, arrugas e impurezas en el producto final.
Tomando la Decisión Correcta para su Objetivo
Comprender el proceso CVD le permite reconocer dónde encaja dentro del panorama más amplio de los métodos de producción de grafeno.
- Si su enfoque principal es la electrónica de gran área o los conductores transparentes: La CVD es el único método viable para producir las películas uniformes, de alta calidad y a gran escala que su aplicación requiere.
- Si su enfoque principal es la investigación fundamental en muestras pequeñas y prístinas: La exfoliación mecánica (el método de la "cinta adhesiva") puede ser una forma más simple y rápida de obtener escamas de grafeno de la más alta calidad para experimentos a escala de laboratorio.
- Si su enfoque principal es la creación de compuestos a granel o tintas conductoras: Los materiales derivados químicamente como el óxido de grafeno reducido (rGO) suelen ser más rentables para aplicaciones donde se necesita una gran cantidad de material y la estructura perfecta es menos crítica.
En última instancia, la CVD es la tecnología crítica que cierra la brecha entre el descubrimiento del grafeno en el laboratorio y su implementación en dispositivos del mundo real.
Tabla Resumen:
| Aspecto | Detalle Clave |
|---|---|
| Proceso Central | Descomposición de gas de carbono (ej., metano) sobre un catalizador metálico calentado (ej., cobre). |
| Ventaja Clave | Escalabilidad inigualable para producir películas de gran área, uniformes y de alta calidad. |
| Desafío Principal | Delicado proceso de transferencia del sustrato de crecimiento a la superficie de aplicación final. |
| Ideal Para | Aplicaciones industriales como electrónica flexible, conductores transparentes y sensores. |
