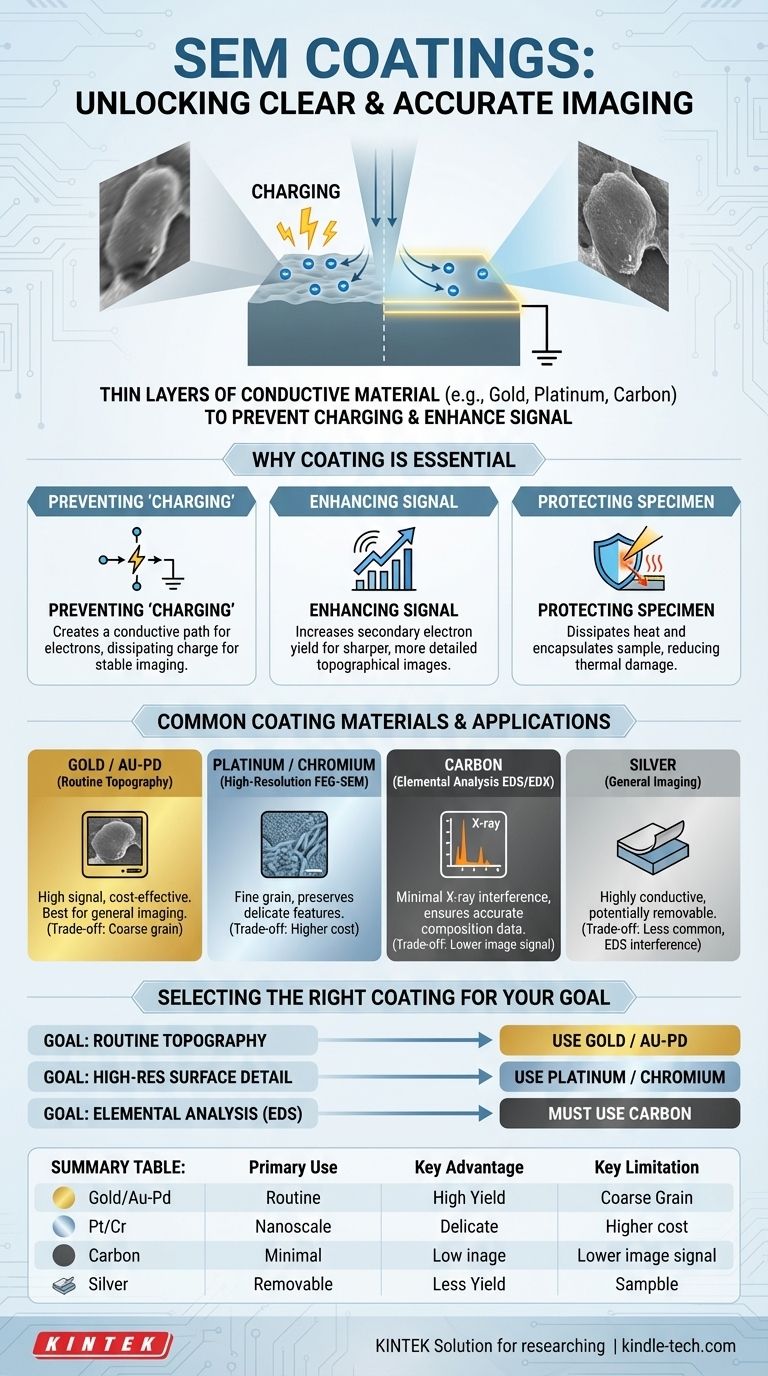

Los revestimientos para microscopía electrónica de barrido (SEM) son esenciales para analizar materiales no conductores.Estos recubrimientos evitan la acumulación de cargas eléctricas causadas por el haz de electrones de alta energía, que puede provocar distorsión de la imagen, degradación termo-radiativa e incluso pérdida de material de la muestra.Al aplicar un revestimiento conductor o semiconductor, la superficie de la muestra se vuelve más estable, lo que mejora la calidad de la imagen y preserva la integridad del material durante el análisis.Entre los materiales de recubrimiento habituales se encuentran metales como el oro, el platino y el cromo, así como el carbono, cada uno de ellos elegido en función de los requisitos específicos de la muestra y de la resolución de imagen deseada.

Explicación de los puntos clave:

¿Qué son los revestimientos para SEM?Mejoran la calidad de la imagen y protegen las muestras
  1. Finalidad de los revestimientos SEM:

    • Los recubrimientos de SEM se aplican a materiales no conductores o poco conductores para evitar los efectos de carga causados por el haz de electrones.
    • Los efectos de carga pueden distorsionar las imágenes, causar daños por radiación térmica y provocar pérdidas de material, por lo que los recubrimientos son esenciales para un análisis preciso.
  2. Materiales de revestimiento habituales:

    • Oro (Au):Material de revestimiento muy utilizado por su alta conductividad y su capacidad para producir imágenes de alta resolución.Es ideal para la obtención de imágenes SEM de uso general.
    • Platino (Pt):Ofrece un tamaño de grano más fino que el oro, lo que lo hace adecuado para imágenes de alta resolución y reduce los artefactos en la imagen final.
    • Cromo (Cr):Proporciona una excelente conductividad y se utiliza a menudo para muestras que requieren imágenes de alta resolución o análisis de espectroscopia de rayos X de energía dispersiva (EDS).
    • Carbono (C):Recubrimiento semiconductor especialmente útil para el análisis EDS, ya que minimiza las interferencias con la detección elemental.
  3. Técnicas de revestimiento:

    • Recubrimiento por pulverización catódica:Método habitual por el que se deposita una fina capa de metal (por ejemplo, oro o platino) sobre la muestra mediante un proceso de pulverización catódica.Esta técnica garantiza una cobertura uniforme y es adecuada para la mayoría de las aplicaciones de SEM.
    • Recubrimiento por evaporación:Consiste en calentar el material de revestimiento hasta que se evapora y, a continuación, depositarlo sobre la muestra.Este método es menos habitual, pero puede utilizarse para aplicaciones específicas.
    • Recubrimiento de carbono:Conseguidos mediante evaporación al vacío o pulverización catódica, los revestimientos de carbono son ideales para muestras que requieren una interferencia mínima con el análisis elemental.
  4. Factores que influyen en la elección del revestimiento:

    • Conductividad de la muestra:Las muestras no conductoras requieren revestimientos más gruesos o conductores para evitar la carga.
    • Resolución de imagen:Las imágenes de alta resolución suelen requerir revestimientos de grano más fino, como el platino o el cromo.
    • Requisitos analíticos:Para EDS u otras técnicas analíticas, se prefieren los revestimientos de carbono para evitar interferencias con la detección elemental.
    • Sensibilidad de la muestra:Algunos materiales pueden ser sensibles al calor o la radiación, lo que exige una cuidadosa selección de materiales y técnicas de revestimiento.
  5. Ventajas del uso de revestimientos:

    • Calidad de imagen mejorada:Los revestimientos reducen los efectos de carga, lo que permite obtener imágenes SEM más claras y precisas.
    • Protección de la muestra:Los revestimientos minimizan el daño termo-radiativo y la pérdida de material, preservando la muestra para su posterior análisis.
    • Capacidades analíticas mejoradas:Los recubrimientos adecuados permiten un mejor rendimiento en técnicas como la EDS al reducir las interferencias y mejorar la detección de señales.
  6. Retos y consideraciones:

    • Espesor del revestimiento:Un recubrimiento excesivo puede oscurecer detalles finos, mientras que un recubrimiento insuficiente puede no impedir la carga.El grosor óptimo depende de la muestra y de los requisitos de la imagen.
    • Introducción de artefactos:Las técnicas de recubrimiento inadecuadas pueden introducir artefactos, como un recubrimiento desigual o granulado, que pueden afectar a la interpretación de las imágenes.
    • Compatibilidad con análisis:Algunos revestimientos pueden interferir con determinadas técnicas analíticas, por lo que es necesario seleccionarlos cuidadosamente en función del uso previsto.

Comprendiendo la función de los recubrimientos en SEM, seleccionando los materiales adecuados y aplicándolos mediante técnicas apropiadas, los investigadores pueden obtener imágenes de alta calidad y resultados analíticos fiables, preservando al mismo tiempo la integridad de la muestra.

Cuadro sinóptico:

Material de revestimiento Características principales Mejores casos de uso
Oro (Au) Alta conductividad, imágenes de alta resolución Imágenes SEM de uso general
Platino (Pt) Tamaño de grano más fino, reduce los artefactos Imágenes de alta resolución
Cromo (Cr) Excelente conductividad, imágenes de alta resolución Análisis EDS
Carbono (C) Semiconductor, interferencias mínimas Análisis EDS, muestras sensibles
Técnica de recubrimiento Descripción Aplicaciones
Recubrimiento por pulverización catódica Deposición uniforme de metales La mayoría de las aplicaciones SEM
Recubrimiento por evaporación Calentar y depositar material de revestimiento Aplicaciones específicas
Recubrimiento de carbono Evaporación al vacío o sputtering Análisis EDS, muestras sensibles
