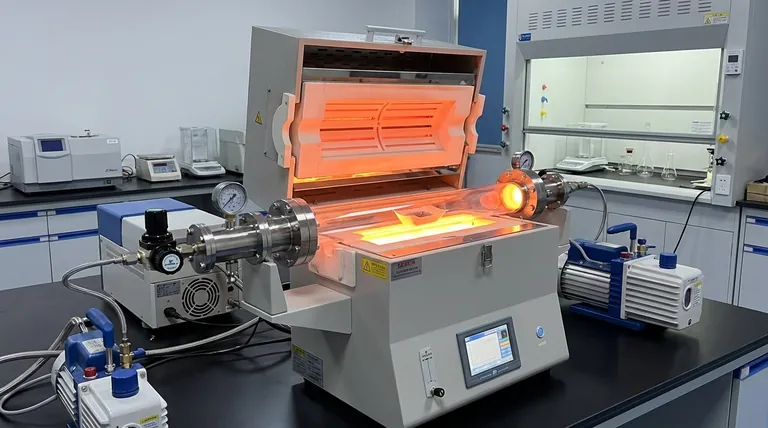

El tubo central de un horno se denomina más comúnmente tubo de trabajo, tubo de proceso o reactor. Esta terminología es específica de un horno de tubo, una pieza de equipo especializada utilizada en laboratorios e industria para el procesamiento de materiales a alta temperatura, no una unidad de calefacción residencial estándar. La función del tubo es contener el material que se está calentando y aislarlo de los propios elementos calefactores.
El tubo de un horno de tubo no forma parte del sistema de calefacción en sí. En cambio, es la cámara aislada que contiene el material o el proceso. El horno calienta el exterior del tubo, lo que permite un control térmico preciso sobre el ambiente dentro de él.
La anatomía de un horno de tubo
Para comprender el papel del tubo de trabajo, es esencial comprender su lugar dentro del sistema general. Un horno de tubo es un sistema de componentes distintos que trabajan juntos.
El cuerpo del horno: la fuente de calor
El cuerpo principal del horno es una carcasa con aislamiento térmico que contiene elementos calefactores. Estos elementos, a menudo bobinas o varillas de alta resistencia hechas de materiales como carburo de silicio, están incrustados en una matriz de fibra cerámica.
Esta parte del horno tiene una sola función: generar un calor inmenso y uniforme dentro de su cavidad central. Es el "horno" que rodea el tubo.
El tubo de trabajo: el ambiente controlado
El tubo de trabajo es un cilindro separado y extraíble que se desliza en la cavidad central del cuerpo del horno. No genera calor. Su propósito es actuar como recipiente de reacción.
Aquí es donde se colocan las muestras o se ejecutan los procesos químicos. Debido a que es un componente distinto, se puede sellar con bridas para crear un vacío o introducir gases específicos, creando una atmósfera altamente controlada que está aislada de los elementos calefactores.
El sistema de control: el cerebro
Se utiliza un termopar para medir la temperatura, generalmente cerca del exterior del tubo de trabajo. Este sensor envía retroalimentación a un controlador, que modula la potencia de los elementos calefactores.
Este bucle de retroalimentación permite un control de temperatura extremadamente preciso y estable para el proceso que ocurre dentro del tubo.
Comprendiendo las compensaciones: elección del material del tubo adecuado
El material del tubo de trabajo no es un detalle menor; es una elección crítica que dicta las capacidades y limitaciones del horno.
Tubos de cuarzo
El cuarzo es un material muy común debido a su alta pureza y excelente resistencia al choque térmico a temperaturas moderadas. Es transparente a algunas formas de radiación y es químicamente inerte en muchas situaciones.
Sin embargo, el cuarzo suele tener una temperatura máxima de funcionamiento de alrededor de 1100-1200°C, por encima de la cual se ablandará y desvitrificará.
Tubos de alúmina
La alúmina es una cerámica de alta pureza capaz de soportar temperaturas mucho más altas, a menudo hasta 1800°C. Es extremadamente dura y resistente al ataque químico.
La desventaja es que la alúmina es opaca y más susceptible a agrietarse por un choque térmico severo en comparación con el cuarzo.
Tubos de aleación metálica
Los tubos hechos de aleaciones de níquel u otros metales refractarios ofrecen una excelente durabilidad mecánica y resistencia a los ciclos térmicos. A menudo se utilizan en entornos industriales donde la robustez es clave.
El principal inconveniente es el potencial de que los iones metálicos contaminen la muestra o el proceso, lo que los hace inadecuados para aplicaciones de alta pureza.
Aclarando conceptos erróneos comunes
El término "horno" puede causar confusión. Es importante distinguir entre diferentes tipos de equipos.
Horno de tubo vs. Horno de arco
Un horno de arco funciona con un principio completamente diferente. Utiliza un arco eléctrico de alta potencia para fundir directamente material, como chatarra. Tiene un "electrodo" o "aguijón" para crear el arco, no un tubo de trabajo para contener un proceso.
Horno de laboratorio vs. Horno doméstico
Un horno residencial para calentar una casa utiliza un intercambiador de calor. El aire se sopla a través de una superficie metálica calentada y luego se distribuye a través de conductos. No comparte principios de diseño con un horno de tubo de laboratorio.
Tomando la decisión correcta para su proceso
El material ideal del tubo está dictado completamente por la temperatura, el entorno químico y los requisitos de pureza de su aplicación.
- Si su enfoque principal es la alta pureza a temperaturas moderadas (por debajo de 1100°C): El cuarzo es la elección estándar por su inercia y claridad óptica.
- Si su enfoque principal es la estabilidad a alta temperatura (hasta 1800°C): La alúmina de alta pureza ofrece una excelente resistencia térmica y resistencia mecánica.
- Si su enfoque principal es la durabilidad y la resistencia al choque térmico: Puede ser necesario un tubo de aleación metálica o refractaria específico, especialmente en entornos industriales.
- Si su enfoque principal es crear una atmósfera controlada: Su elección de tubo debe combinarse con bridas de vacío y sellos apropiados para garantizar la integridad de su proceso.
Comprender que el tubo funciona como el reactor autónomo, separado del calentador, es clave para dominar sus aplicaciones de procesamiento térmico.
Tabla resumen:
| Material del tubo | Características clave | Rango de temperatura máxima | Ideal para |
|---|---|---|---|
| Cuarzo | Alta pureza, resistencia al choque térmico, transparente | ~1100-1200°C | Procesos de temperatura moderada y alta pureza |
| Alúmina | Estabilidad a alta temperatura, resistencia química, opaco | Hasta ~1800°C | Aplicaciones de alta temperatura |
| Aleación metálica | Durabilidad mecánica, resistencia al ciclo térmico | Varía según la aleación | Entornos industriales, procesos robustos |
