En esencia, calibrar un horno mufla no consiste en ajustar el controlador, sino en verificar su precisión. El proceso implica utilizar un sistema de medición de temperatura externo, de confianza, para comparar su lectura con la temperatura que muestra el controlador del horno. Esta comparación determina el error o el desplazamiento, asegurando que su trabajo se base en la temperatura real de la cámara, no solo en el punto de ajuste.

El objetivo fundamental de la calibración es lograr la certeza. Se pasa de asumir que el horno está a la temperatura que usted establece a saber su rendimiento térmico real en todo su volumen de trabajo.

Por qué la calibración del horno no es negociable

El controlador de un horno mufla solo conoce la temperatura en un punto específico: la punta de su termopar interno. Esta lectura puede ser engañosa debido a la antigüedad del sensor, la deriva electrónica o las variaciones de temperatura dentro de la propia cámara.

El problema de un horno no calibrado

Sin calibración, usted está operando bajo una suposición. Esto puede llevar a fallos en las pruebas de materiales, inconsistencia en la calidad del producto en el tratamiento térmico o resultados inexactos en los procedimientos de calcinación.

Lograr trazabilidad y repetibilidad

La calibración proporciona trazabilidad, vinculando el rendimiento de su horno a un estándar nacional o internacional conocido. Esto garantiza que un proceso realizado hoy pueda repetirse con precisión dentro de meses o años, independientemente de los cambios en el equipo.

Una guía práctica para la calibración

Si bien la calibración formal suele ser realizada por laboratorios acreditados, usted puede realizar una verificación para comprender el rendimiento de su horno. El principio sigue siendo el mismo: comparar la pantalla del horno con una referencia externa fiable.

Paso 1: Reúna sus herramientas de calibración

Necesitará un termopar de referencia y un termómetro de mano o registrador de datos compatible. Este sistema de referencia debe ser más preciso que el propio horno y, preferiblemente, contar con su propio certificado de calibración reciente.

Paso 2: Prepare el horno

Siga el procedimiento operativo estándar como punto de partida. Asegúrese de que la cámara del horno esté limpia y vacía. El horno debe estar ubicado en un entorno estable y sin corrientes de aire.

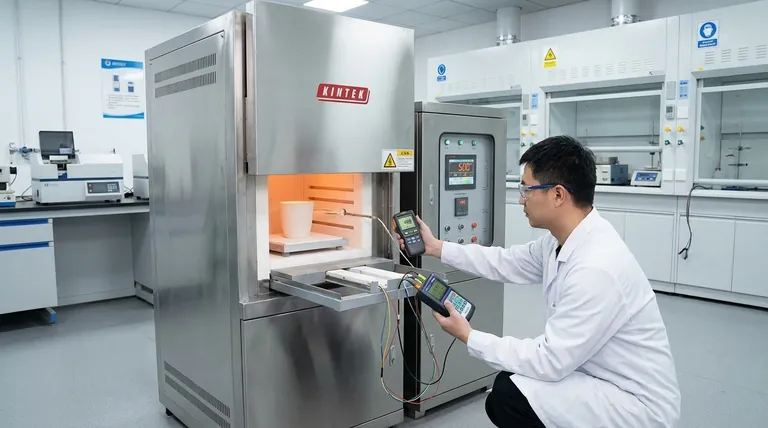

Paso 3: Coloque el termopar de referencia

Inserte la sonda del termopar de referencia a través de la puerta del horno o de un orificio dedicado. La punta de la sonda debe colocarse lo más cerca posible del termopar de control interno del propio horno. Esto establece una comparación de referencia.

Paso 4: Realice una comprobación de estabilidad y uniformidad

Ajuste el horno a una temperatura operativa común (por ejemplo, 500 °C) y permita que se estabilice por completo. Esto puede tardar 30 minutos o más después de que el controlador indique que ha alcanzado el punto de ajuste.

Una vez estable, registre la temperatura mostrada por el horno y la lectura de su sistema de referencia externo. Esta diferencia es su desplazamiento en esa ubicación y temperatura.

Para una comprobación más exhaustiva, mueva la sonda de referencia a otras ubicaciones donde suela colocar las muestras. Esto ayuda a mapear la uniformidad de la temperatura del horno, identificando posibles puntos calientes o fríos. Repita este proceso en varios puntos de ajuste de temperatura diferentes que utilice en su trabajo.

Paso 5: Analice los datos y tome medidas

Ahora tendrá un conjunto de datos que compara el punto de ajuste con la temperatura real en varias ubicaciones. Si el desplazamiento es constante, puede crear una tabla de corrección. Por ejemplo, puede descubrir que para lograr unos verdaderos 500 °C, debe configurar su controlador a 512 °C.

Algunos controladores avanzados le permiten programar este desplazamiento directamente, de modo que la pantalla compense automáticamente el error.

Comprensión de las trampas comunes

La temperatura precisa es más compleja que un solo número en una pantalla. Comprender los desafíos inherentes es clave para dominar su proceso.

Deriva y degradación del termopar

Los termopares son los sensores que miden la temperatura. Son artículos consumibles que se degradan con el tiempo, especialmente a altas temperaturas. Esta degradación, conocida como deriva, casi siempre hace que muestren una temperatura inferior a la real, creando una situación peligrosa en la que el horno está funcionando más caliente de lo que usted cree.

La uniformidad de la temperatura es un mito

Ninguna cámara de horno mufla tiene una temperatura perfectamente uniforme. Las áreas cercanas a los elementos calefactores estarán más calientes y el área cercana a la puerta estará más fría. Una Encuesta de Uniformidad de Temperatura (TUS) es el proceso industrial de mapear estas variaciones.

Lectura del controlador frente a la zona de trabajo

El controlador muestra la temperatura en la ubicación de su sensor. La temperatura que experimenta su muestra, en la "zona de trabajo", puede ser significativamente diferente. Calibre siempre para el área donde se realiza su trabajo real.

Tomar la decisión correcta para su objetivo

Sus necesidades de calibración dependen totalmente del nivel de precisión y documentación que requiera su aplicación.

• Si su enfoque principal es el cumplimiento certificado (por ejemplo, aeroespacial, médico): Debe utilizar un servicio de calibración acreditado por terceros que proporcione documentación formal y trazable.
• Si su enfoque principal es la consistencia del proceso (por ejemplo, I+D, control de calidad): Realizar una verificación interna con un termómetro de referencia de alta calidad es una forma eficaz de controlar su proceso y corregir la deriva.
• Si su enfoque principal son las tareas generales de calentamiento: Comprender que el punto de ajuste es una aproximación y permitir tiempos de remojo más largos suele ser suficiente, pero aun así se recomienda una comprobación puntual periódica.

En última instancia, calibrar su horno le permite controlar su proceso con precisión y confianza.

Tabla de resumen:

Paso de calibración	Acción clave	Propósito
1. Reunir herramientas	Utilizar un termopar de referencia y un registrador de datos	Comparar la pantalla del horno con una referencia externa de confianza
2. Preparar el horno	Limpiar la cámara, asegurar un entorno estable	Eliminar las variables que afectan la precisión de la temperatura
3. Colocar la sonda	Colocar el termopar de referencia cerca del sensor del horno	Establecer una línea de base para la comparación
4. Comprobar la estabilidad	Registrar las temperaturas después de la estabilización completa	Determinar el desplazamiento e identificar puntos calientes/fríos
5. Analizar los datos	Crear una tabla de corrección o programar el desplazamiento	Compensar el error y asegurar la temperatura real de la cámara
