En esencia, un horno tubular es un dispositivo de calentamiento eléctrico de alta temperatura construido alrededor de un tubo cilíndrico central. Consta de una carcasa exterior protectora, una capa de aislamiento térmico, elementos calefactores que rodean el tubo y un sistema de control que utiliza un termopar para una regulación precisa de la temperatura. Las muestras se colocan dentro de este tubo central, que puede estar hecho de materiales como cuarzo o alúmina, para calentarse en un entorno altamente controlado.
Un horno tubular es esencialmente una "manga" térmica diseñada para un propósito principal: aplicar calor preciso y uniforme a una muestra aislada dentro de un tubo de trabajo central. Su diseño físico es un sistema en capas de carcasa, aislamiento y elementos calefactores, todo enfocado en crear una zona de alta temperatura estable dentro de ese tubo.

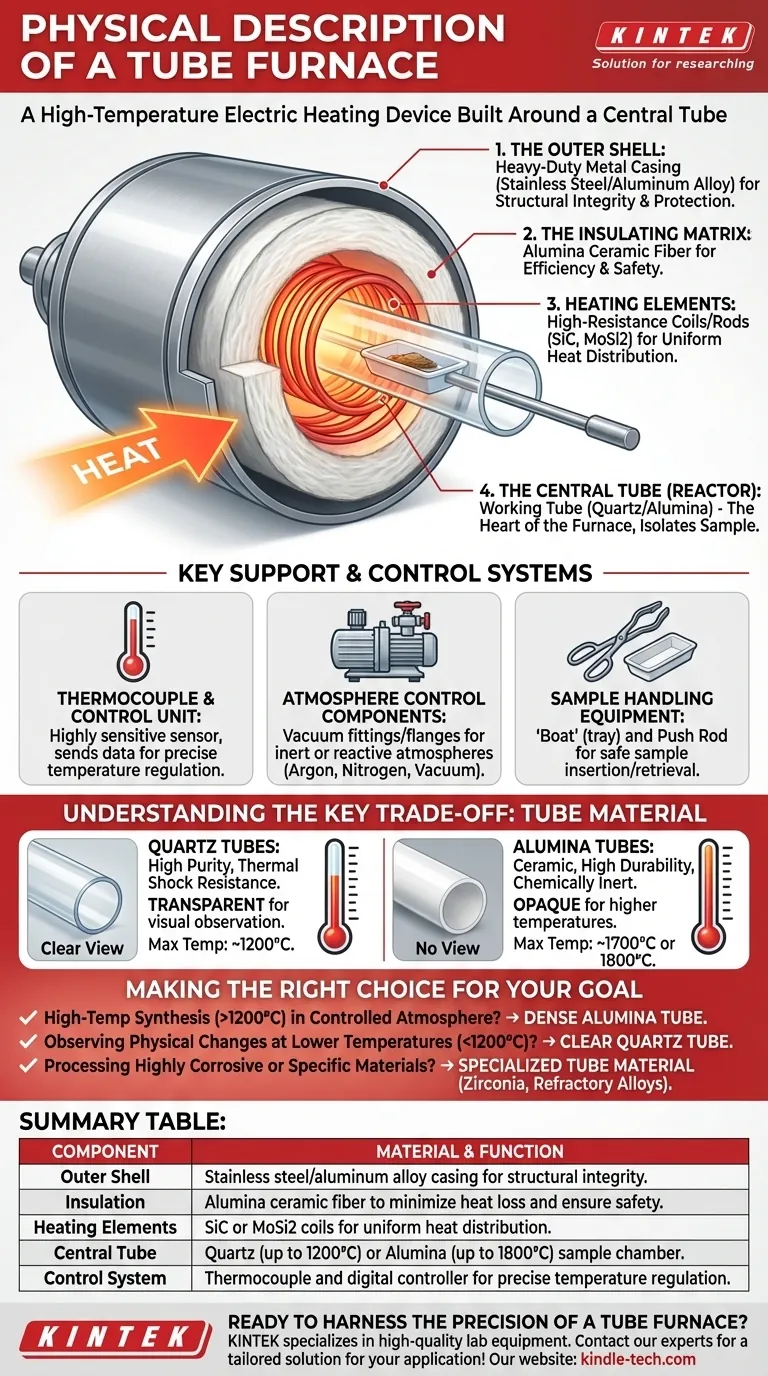

La Anatomía Central de un Horno Tubular
La construcción de un horno tubular se puede entender como una serie de capas concéntricas, cada una con una función distinta. Podemos desglosarlo desde el exterior hacia el interior.
La Carcasa Exterior
La capa más externa es una carcasa metálica de servicio pesado, generalmente hecha de acero inoxidable o una aleación de aluminio resistente.
Esta carcasa proporciona integridad estructural y protege los componentes internos del entorno externo. Sus propiedades resistentes a la corrosión garantizan la durabilidad.
La Matriz de Aislamiento
Justo dentro de la carcasa se encuentra una gruesa capa de aislamiento térmico, a menudo compuesta de fibra cerámica de alúmina.
Este material es fundamental tanto para la seguridad como para la eficiencia. Evita que el calor interno extremo se escape, manteniendo la carcasa exterior fría al tacto y minimizando la pérdida de energía.
Los Elementos Calefactores
Integrados en el aislamiento se encuentran los elementos calefactores. Estos son los componentes que realmente generan el calor.
Suelen ser bobinas o varillas de alta resistencia hechas de materiales como alambre de resistencia, carburo de silicio (SiC) o siliciuro de molibdeno (MoSi2). Estos elementos rodean completamente la cavidad central, asegurando una distribución uniforme del calor.
El Tubo Central (El Reactor)
En el centro mismo se encuentra el tubo de trabajo, que sirve como cámara de muestra o reactor. Este es el corazón del horno.
El tubo es un componente separado, a menudo extraíble, que aísla la muestra de los elementos calefactores. Esto permite el procesamiento al vacío o en una atmósfera de gas controlada. Los extremos del tubo se extienden más allá del cuerpo del horno para permitir la instalación de accesorios.
Sistemas Clave de Soporte y Control
El cuerpo del horno es solo una parte del sistema completo. Se requieren varios componentes externos para que funcione como un instrumento científico preciso.
El Termopar y la Unidad de Control
Un termopar, un sensor de temperatura muy sensible, se coloca muy cerca o tocando el tubo central.
Envía constantemente datos de temperatura a una unidad de control digital. Este bucle de retroalimentación permite al controlador ajustar con precisión la potencia enviada a los elementos calefactores, manteniendo una temperatura estable.
Componentes de Control de Atmósfera
Los extremos del tubo central se sellan con accesorios o bridas de vacío.
Estos accesorios permiten la conexión de una bomba de vacío para eliminar el aire o la introducción de gases específicos (como argón o nitrógeno). Esto permite el procesamiento de materiales en atmósferas inertes o reactivas.
Equipo de Manipulación de Muestras
Las muestras no se colocan directamente en el tubo caliente. Primero se colocan en una pequeña bandeja, conocida como "barco" (boat), que a menudo está hecha de cerámica o metal.
Luego se utiliza una varilla de empuje larga para deslizar de forma segura el barco hasta el centro de la zona caliente del tubo y recuperarlo una vez finalizado el procesamiento.
Comprender la Compensación Clave: Material del Tubo
La variable física más importante en un horno tubular es el material del tubo central en sí. La elección dicta los límites operativos y las capacidades del horno.
Tubos de Cuarzo
Los tubos de cuarzo son comunes debido a su alta pureza y excelente resistencia al choque térmico. Su característica clave es la transparencia, que permite la observación visual de la muestra durante el calentamiento.
Sin embargo, el cuarzo generalmente se limita a temperaturas de alrededor de 1200 °C y puede reaccionar con ciertos materiales alcalinos a altas temperaturas.
Tubos de Alúmina
La alúmina (una cerámica) es un material opaco utilizado para aplicaciones de mayor temperatura, a menudo hasta 1700 °C o 1800 °C.
Es muy duradero y químicamente inerte, lo que lo hace ideal para procesar una amplia gama de materiales. Sin embargo, es más quebradizo que el cuarzo y no permite el monitoreo visual.
Tomar la Decisión Correcta para su Objetivo
Las características físicas del horno informan directamente su mejor caso de uso. Al seleccionar o especificar un horno tubular, su aplicación principal es el factor más importante.
- Si su enfoque principal es la síntesis a alta temperatura (>1200°C) en una atmósfera controlada: Necesita un horno equipado con un tubo de alúmina denso y accesorios de gas/vacío apropiados.
- Si su enfoque principal es observar cambios físicos a temperaturas más bajas (<1200°C): Un horno con un tubo de cuarzo transparente es la opción superior.
- Si su enfoque principal es procesar materiales altamente corrosivos o específicos: Debe seleccionar un material de tubo especializado, como zirconia o una aleación de metal refractario, diseñado para ese entorno químico.
En última instancia, el horno tubular es una herramienta versátil cuyo diseño físico permite un control térmico preciso sobre una muestra en un entorno perfectamente aislado.
Tabla Resumen:
| Componente | Material y Función |
|---|---|
| Carcasa Exterior | Carcasa de acero inoxidable/aleación de aluminio para integridad estructural. |
| Aislamiento | Fibra cerámica de alúmina para minimizar la pérdida de calor y garantizar la seguridad. |
| Elementos Calefactores | Bobinas de SiC o MoSi2 para una distribución uniforme del calor. |
| Tubo Central | Cámara de muestra de cuarzo (hasta 1200°C) o alúmina (hasta 1800°C). |
| Sistema de Control | Termopar y controlador digital para una regulación precisa de la temperatura. |
