En esencia, un horno de mufla funciona convirtiendo la energía eléctrica en calor intenso y controlado dentro de una cámara altamente aislada. Utiliza elementos calefactores de alta resistencia para irradiar energía térmica, calentando una muestra o pieza de trabajo sin contacto directo, subproductos de combustión o llamas.
El principio fundamental no es solo generar calor extremo, sino crear un ambiente térmico aislado y uniforme. Un horno de mufla separa el elemento que se está calentando de la fuente de calor bruta, asegurando un procesamiento a alta temperatura limpio, preciso y repetible.
El Principio Fundamental: De la Electricidad al Calor Controlado
El funcionamiento de un horno de mufla se puede dividir en tres etapas fundamentales: generación de calor, aislamiento de calor y contención de calor. Cada etapa se basa en componentes específicos que trabajan en conjunto.
Etapa 1: Generación de Calor
El proceso comienza con el calentamiento Joule, un principio básico de la física. Una corriente eléctrica pasa a través de elementos calefactores especializados, típicamente hechos de un material de alta resistencia como Nicrom o Kanthal.
A medida que la electricidad lucha por pasar a través de esta resistencia, la energía eléctrica se convierte directamente en energía térmica, lo que hace que los elementos se pongan al rojo vivo y alcancen temperaturas muy superiores a los 1000 °C.
Etapa 2: La Cámara de "Mufla"
Los elementos calefactores se colocan alrededor o incrustados dentro de las paredes de una cámara interior. Esta cámara, hecha de cerámica refractaria densa y resistente al calor, es la "mufla".
Su propósito crítico es doble:
- Aislamiento: Actúa como una barrera, protegiendo la pieza de trabajo del contacto directo con los elementos al rojo vivo. Esto asegura que la muestra se caliente limpiamente, sin contaminación.
- Uniformidad: Las paredes de la cámara absorben la intensa energía de los elementos y la irradian uniformemente por todo el interior. Esto crea una zona de temperatura uniforme, asegurando que toda la pieza de trabajo se caliente de manera consistente.
Etapa 3: Contención del Calor
Toda la cámara de mufla está alojada dentro de un gabinete más grande lleno de aislamiento de fibra cerámica de alta eficiencia. Esta capa exterior evita que el calor extremo escape.
Este aislamiento excepcional es lo que permite que el horno alcance y mantenga temperaturas muy altas de manera eficiente y mantiene el exterior de la unidad seguro al tacto.
Cómo se Gestiona la Temperatura con Precisión
Un horno de mufla es más que una caja caliente; es un instrumento de precisión. Esta precisión proviene de un sistema de control electrónico de circuito cerrado.
El Sensor: Termopar
Un termopar, una sonda de temperatura altamente sensible, se coloca dentro de la cámara de calentamiento. Mide constantemente la temperatura interna y envía estos datos al controlador como una pequeña señal de voltaje.
El Cerebro: Controlador PID
El controlador de temperatura (más comúnmente un controlador PID) es el cerebro de la operación. Compara continuamente la lectura de temperatura en tiempo real del termopar con la temperatura objetivo establecida por el usuario.
La Acción: Regulación de Potencia
Basándose en la diferencia entre las temperaturas real y de consigna, el controlador ajusta con precisión la cantidad de electricidad que fluye a los elementos calefactores. Utiliza relés de estado sólido (SSR) o contactores para encender y apagar rápidamente la energía, entregando la energía justa para mantener la temperatura objetivo con una estabilidad notable.
Comprensión de las Compensaciones Clave
Aunque potente, el diseño de un horno de mufla conlleva consideraciones operativas que son importantes de entender.
El Origen de la "Mufla"
El término se origina en hornos más antiguos, alimentados con combustible. En esos diseños, una caja física (la mufla) era esencial para proteger la pieza de trabajo del hollín, las cenizas y los gases producidos por la quema de combustible. Si bien los hornos eléctricos modernos no tienen subproductos de combustión, el término persiste para describir la cámara de calentamiento aislada que asegura un ambiente de procesamiento limpio.
Masa Térmica y Tiempos de Ciclo
Los materiales refractarios densos y el aislamiento grueso necesarios para manejar altas temperaturas otorgan al horno una masa térmica significativa. Esto significa que, si bien puede calentarse relativamente rápido, retiene ese calor durante mucho tiempo. El enfriamiento puede ser un proceso lento a menos que el modelo incluya características para el enfriamiento forzado.
La Atmósfera es un Factor
Un horno de mufla estándar funciona calentando el aire ambiente dentro de la cámara. Esto es adecuado para la mayoría de las aplicaciones, como la incineración o el tratamiento térmico general. Sin embargo, si un proceso requiere una atmósfera inerte (como nitrógeno o argón) para evitar la oxidación, es necesario un horno sellado especializado.
Tomar la Decisión Correcta para su Objetivo
Comprender el proceso del horno le permite aprovechar sus capacidades para aplicaciones específicas.
- Si su enfoque principal es el análisis de materiales (por ejemplo, incineración, gravimetría): La clave es la capacidad del horno para proporcionar una temperatura limpia, estable y uniforme, asegurando que sus resultados sean precisos y repetibles.
- Si su enfoque principal es el tratamiento térmico (por ejemplo, recocido, endurecimiento): El control preciso de la temperatura del sistema PID es su herramienta más crítica, lo que le permite ejecutar perfiles específicos de tiempo-temperatura para lograr las propiedades deseadas del material.
- Si su enfoque principal es la eficiencia operativa: Reconozca que el proceso se basa en un aislamiento superior. Asegurarse de que el sello de la puerta sea hermético y minimizar el tiempo que la puerta está abierta son cruciales para mantener la estabilidad de la temperatura y conservar energía.
Al comprender cómo funcionan estos componentes juntos, puede transformar el horno de mufla de un simple horno en un instrumento de precisión para el procesamiento avanzado de materiales.
Tabla Resumen:
| Etapa | Componente Clave | Función |
|---|---|---|
| 1. Generación de Calor | Elementos Calefactores (Nicrom/Kanthal) | Convierte la energía eléctrica en energía térmica intensa mediante calentamiento Joule. |
| 2. Aislamiento y Uniformidad del Calor | Cámara de Mufla (Cerámica Refractaria) | Crea un ambiente limpio y aislado e irradia calor uniformemente. |
| 3. Contención del Calor | Aislamiento de Fibra Cerámica | Atrapa el calor de manera eficiente, permitiendo altas temperaturas y un funcionamiento seguro. |
| 4. Control de Temperatura | Termopar y Controlador PID | Mide y regula la temperatura con precisión para mayor estabilidad y exactitud. |
¿Listo para aprovechar el procesamiento de alta temperatura de precisión en su laboratorio?
Comprender el proceso controlado de un horno de mufla es el primer paso. KINTEK se especializa en proporcionar el equipo de laboratorio adecuado para poner ese conocimiento en práctica.
Ya sea que su enfoque sea el análisis de materiales (incineración, gravimetría) o el tratamiento térmico (recocido, endurecimiento), nuestros hornos de mufla ofrecen las temperaturas limpias, uniformes y estables esenciales para obtener resultados precisos y repetibles.
Contáctenos hoy usando el formulario a continuación para discutir sus necesidades de aplicación específicas. Nuestros expertos lo ayudarán a seleccionar el horno ideal para mejorar la eficiencia y las capacidades de su laboratorio.

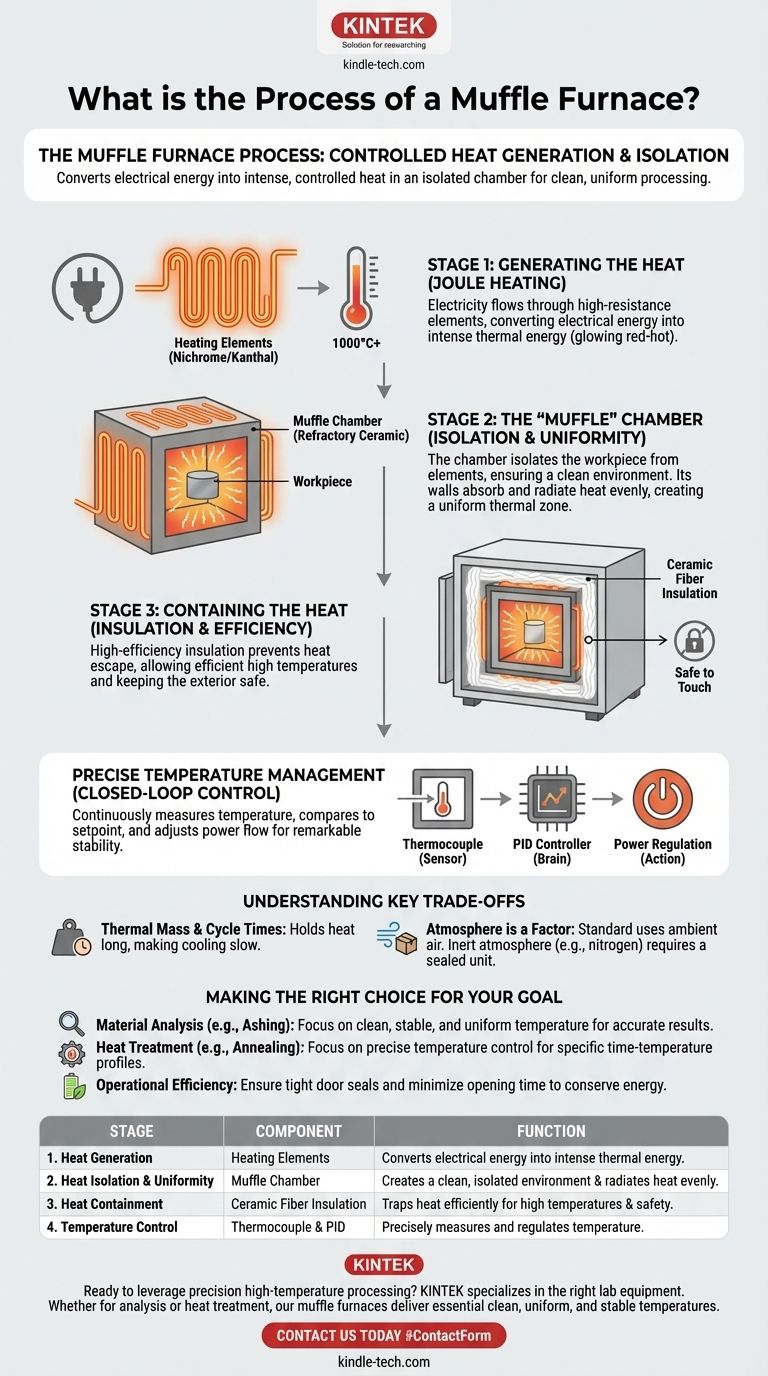

Guía Visual
