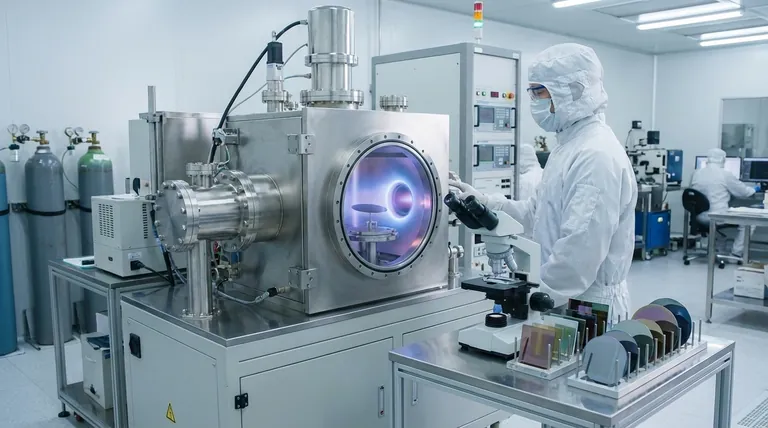

En esencia, la industria de las películas delgadas es el sector de la tecnología y la fabricación dedicado a depositar capas excepcionalmente delgadas de material sobre una superficie, conocida como sustrato. Estas capas, que a menudo varían desde unos pocos átomos hasta varios micrómetros de espesor, están diseñadas para alterar fundamentalmente las propiedades físicas, eléctricas, ópticas o químicas del sustrato, lo que permite la creación de productos avanzados como microchips, paneles solares y lentes ópticas especializadas.
La industria de las películas delgadas no debe verse como un mercado para un solo producto. En cambio, es una tecnología fundamental que permite dotar a los materiales de nuevas capacidades, lo que la convierte en un componente crítico, a menudo invisible, detrás de innumerables innovaciones modernas.
¿Qué constituye una "película delgada"?
Para comprender la industria, primero debemos definir su producto central. Una película delgada no es simplemente una capa de pintura; es una hazaña de ingeniería de precisión a escala microscópica.
De nanómetros a micrones
El espesor de una película delgada es su característica definitoria, generalmente medido en nanómetros (milmillonésimas de metro) o micrómetros (millonésimas de metro). A modo de contexto, un solo cabello humano tiene entre 50 y 70 micrómetros de grosor, lo que significa que muchas películas delgadas pueden ser miles de veces más delgadas.
El Sustrato: La Base
La película siempre se deposita sobre un sustrato, que es el material o el objeto base. Los sustratos pueden ser rígidos, como las obleas de silicio utilizadas para los chips de computadora o el vidrio en las ventanas arquitectónicas, o flexibles, como el plástico utilizado en algunas pantallas y células solares modernas.
El Propósito: Modificar Propiedades
El objetivo es impartir nuevas funciones. Una película delgada puede hacer que un material sea eléctricamente conductor o aislante, cambiar cómo refleja o transmite la luz, hacerlo resistente a la corrosión y al desgaste, o darle propiedades biocompatibles para implantes médicos.
Las Tecnologías Centrales: Cómo se Fabrican las Películas Delgadas
Los métodos utilizados para crear estas películas son procesos altamente controlados que generalmente ocurren en el vacío. Se dividen en dos categorías principales.
Deposición Física de Vapor (PVD)
PVD abarca métodos donde un material se convierte en vapor por medios físicos, se transporta a través de un vacío o un entorno de baja presión, y luego se condensa sobre el sustrato como una película sólida.
Piense en ello como hervir agua y observar cómo el vapor se condensa en un espejo frío. Las técnicas PVD comunes incluyen el pulverizado catódico (sputtering), que utiliza iones para expulsar átomos de un material fuente, y la evaporación térmica, que utiliza calor para evaporar el material hasta convertirlo en vapor.
Deposición Química de Vapor (CVD)
En CVD, el sustrato se expone a uno o más precursores químicos volátiles, que reaccionan o se descomponen en la superficie del sustrato para producir la película deseada.
Esto se parece más a la formación de escarcha en un cristal de ventana, donde el vapor de agua en el aire se transforma químicamente en una capa sólida de cristales de hielo al entrar en contacto con la superficie fría. CVD es apreciada por crear películas altamente puras y uniformes. Una variante clave es la Deposición de Capa Atómica (ALD), que construye películas una sola capa atómica a la vez, ofreciendo una precisión inigualable.
Donde la Industria de Películas Delgadas es Esencial
Las aplicaciones de la tecnología de películas delgadas son vastas e integrales para muchas de las industrias más importantes del mundo.
Electrónica y Semiconductores
Esta es la aplicación más grande y conocida. Los circuitos microscópicos de un microchip se construyen depositando capas alternas de películas delgadas conductoras, aislantes y semiconductoras sobre una oblea de silicio.
Óptica y Pantallas
Las películas delgadas son fundamentales para controlar la luz. Los recubrimientos antirreflejos en anteojos y lentes de cámaras, las capas reflectantes en los espejos y las múltiples capas funcionales en las pantallas LCD, LED y OLED son productos de esta industria.
Energía y Energía Solar
Muchas células solares fotovoltaicas (FV) modernas son "células solares de película delgada", donde capas de material semiconductor se depositan sobre vidrio o plástico. Además, los recubrimientos de baja emisividad (Low-E) en el vidrio arquitectónico son películas delgadas que reflejan el calor, mejorando drásticamente la eficiencia energética de un edificio.
Aplicaciones Industriales y Médicas
Se aplican recubrimientos de películas delgadas extremadamente duras, como el nitruro de titanio, a herramientas de corte y piezas de maquinaria para hacerlas mucho más resistentes al desgaste y la corrosión. En medicina, se aplican recubrimientos biocompatibles especiales a implantes como articulaciones artificiales y stents para garantizar que sean aceptados por el cuerpo.
Comprender las Compensaciones y Desafíos
Aunque es potente, la deposición de películas delgadas es un proceso de gestión de compromisos de ingeniería complejos.
Costo frente a Rendimiento
Los métodos más precisos, como ALD, proporcionan un control increíble pero son muy lentos y costosos. Los métodos más rápidos como la evaporación térmica son más baratos pero pueden producir películas con menos uniformidad o más defectos. La elección correcta siempre depende de la tolerancia al error de la aplicación.
Adhesión y Tensión
Un desafío principal es asegurar que la película delgada se adhiera perfectamente al sustrato. Las discrepancias en las propiedades térmicas entre la película y el sustrato pueden causar tensión, lo que provoca que la película se agriete, se pele o se delamine con el tiempo, causando fallos en el producto.
Uniformidad y Control de Defectos
Para aplicaciones de gran área como una pantalla de televisión o una ventana arquitectónica, mantener un espesor y composición de película perfectamente uniformes es extremadamente difícil. Una sola partícula de polvo microscópica puede crear un defecto fatal en un circuito de microchip, lo que significa que estos procesos deben ocurrir en entornos ultralimpios.
Tomar la Decisión Correcta para su Objetivo
Comprender la industria de las películas delgadas significa verla como un conjunto de herramientas para la ingeniería de superficies. Su perspectiva dependerá de su objetivo.
- Si su enfoque principal es la fabricación de productos electrónicos: Debe ver la deposición de películas delgadas como el proceso fundamental de construcción que permite la creación de microchips más pequeños, rápidos y potentes.
- Si su enfoque principal es la ciencia de los materiales o I+D: Debe considerar las películas delgadas como un método para crear materiales completamente nuevos con propiedades superficiales adaptadas con precisión que son imposibles de lograr en forma masiva.
- Si su enfoque principal es el negocio o la inversión: Debe comprender que esta es una industria habilitadora esencial cuyo crecimiento está directamente relacionado con las tendencias globales importantes en energía renovable, electrónica de consumo y fabricación avanzada.
En última instancia, la industria de las películas delgadas proporciona la arquitectura invisible que construye las superficies funcionales de nuestro mundo moderno.
Tabla Resumen:
| Aspecto | Descripción |
|---|---|
| Definición Central | Sector dedicado a depositar capas delgadas de material (nanómetros a micrómetros) sobre un sustrato. |
| Métodos Principales | Deposición Física de Vapor (PVD) y Deposición Química de Vapor (CVD). |
| Aplicaciones Clave | Semiconductores, paneles solares, recubrimientos ópticos, herramientas resistentes al desgaste, implantes médicos. |
| Desafío Principal | Equilibrar el costo, el rendimiento y el control de defectos para la adhesión y la uniformidad. |
