En esencia, un horno tubular es un dispositivo de calentamiento eléctrico de alto rendimiento que se distingue por su cámara cilíndrica, a menudo llamada tubo de proceso. Está diseñado para calentar pequeñas muestras o sustratos a temperaturas precisas y, a menudo, muy altas dentro de un ambiente atmosférico estrictamente controlado. Esto lo convierte en una pieza fundamental de equipo para la ciencia de los materiales, la investigación y los procesos de fabricación especializados.
La característica definitoria de un horno tubular es su tubo de proceso cilíndrico, que permite una uniformidad de temperatura y una gestión de la atmósfera excepcionales. Este control preciso lo convierte en una herramienta indispensable para el desarrollo y procesamiento de materiales avanzados en entornos de laboratorio e industriales.
Cómo funciona un horno tubular: los componentes principales
El diseño de un horno tubular es sencillo pero muy eficaz. Integra varios componentes clave para crear un entorno de procesamiento estable y de alta temperatura.
El tubo de proceso
Esta es la cámara central donde se coloca la muestra de material. Los tubos suelen estar hechos de materiales como cuarzo, alúmina o mullita, elegidos en función de la temperatura máxima requerida y la resistencia química.
Los elementos calefactores
Elementos calefactores resistivos, como Kanthal (A-1), carburo de silicio (SiC) o disilicuro de molibdeno (MoSi2), rodean el tubo de proceso. Cuando la electricidad pasa a través de ellos, generan el calor intenso y uniforme necesario para el procesamiento.
La cámara de aislamiento
Para alcanzar altas temperaturas de manera eficiente y garantizar la seguridad del operador, los elementos calefactores están encerrados en aislamiento de fibra cerámica de alta calidad. Esto minimiza la pérdida de calor al ambiente circundante, reduciendo el consumo de energía y manteniendo fría la carcasa externa del horno.
El sistema de control
Se coloca un termopar cerca de los elementos calefactores para medir la temperatura con precisión. Esta lectura se introduce en un controlador PID (Proporcional-Integral-Derivativo), que modula la potencia de los elementos para mantener el punto de ajuste de temperatura deseado con extrema precisión.
Control de la atmósfera
Muchas aplicaciones requieren el procesamiento de materiales en ausencia de oxígeno o dentro de un ambiente de gas específico. Los hornos de tubo se sellan fácilmente con bridas de extremo que incluyen puertos para introducir gases inertes (como argón o nitrógeno) o para crear vacío.
Aplicaciones y casos de uso clave
La capacidad de controlar tanto la temperatura como la atmósfera con alta precisión hace que los hornos tubulares sean vitales para una variedad de aplicaciones sofisticadas.
Síntesis y procesamiento de materiales
Se utilizan comúnmente para procesos como el recocido, que altera la microestructura de un material para mejorar la ductilidad, y la sinterización, que fusiona polvos en una masa sólida. La calcinación, un proceso de calentamiento de materiales para eliminar impurezas, es otro uso clave.
Deposición química de vapor (CVD)
En CVD, un sustrato se calienta dentro del horno de tubo mientras se introducen gases específicos. Los gases reaccionan y se descomponen en el sustrato caliente, depositando una película delgada de alta pureza, un proceso fundamental en las industrias de semiconductores y recubrimientos.
Investigación y desarrollo
En los laboratorios de I+D universitarios y corporativos, los hornos de tubo son herramientas de trabajo esenciales. Se utilizan para probar las propiedades térmicas de nuevos materiales, cultivar cristales novedosos y realizar experimentos que forman la base de nuevas tecnologías.
Comprender las ventajas y limitaciones
Aunque potente, un horno tubular es una herramienta especializada con limitaciones específicas que es importante comprender.
Volumen de muestra limitado
Por su naturaleza, los hornos de tubo están diseñados para muestras más pequeñas o para el procesamiento continuo de materiales delgados como alambres o fibras. No son adecuados para el tratamiento térmico de grandes lotes, donde un horno de caja sería más apropiado.
La zona caliente uniforme
La temperatura perfectamente uniforme generalmente solo se logra en una región específica en el centro del tubo, conocida como la "zona caliente". La longitud de esta zona es una especificación crítica. Para aplicaciones que necesitan una zona uniforme más larga o un gradiente de temperatura específico, se requieren hornos multizona más complejos y costosos.
Compatibilidad de materiales
El material del tubo de proceso dicta los límites operativos del horno. El cuarzo es rentable y excelente para ver la muestra, pero generalmente está limitado a ~1200 °C. Los tubos de alúmina de alta pureza pueden alcanzar temperaturas superiores a 1700 °C, pero son opacos y más frágiles.
Tomar la decisión correcta para su objetivo
La selección de la configuración correcta depende completamente de la aplicación prevista.
- Si su enfoque principal es la investigación de laboratorio general: Un horno de tubo dividido de una sola zona ofrece la mejor versatilidad para probar una amplia variedad de materiales y procesos.
- Si su enfoque principal es el crecimiento de películas semiconductoras (CVD): Un horno multizona es innegociable para el control preciso del gradiente de temperatura que exige este proceso.
- Si su enfoque principal es la prueba de materiales a alta temperatura (>1500 °C): Debe seleccionar un horno con componentes de alúmina de alta pureza y elementos calefactores de disilicuro de molibdeno (MoSi2).
En última instancia, comprender el diseño y las capacidades de un horno tubular le permite controlar con precisión el entorno de procesamiento térmico para su material específico.
Tabla resumen:
| Característica | Beneficio |
|---|---|
| Tubo de proceso cilíndrico | Permite un calentamiento uniforme y un excelente control de la atmósfera |
| Elementos calefactores de alta temperatura | Capaz de alcanzar temperaturas superiores a 1700 °C |
| Controlador PID y termopar | Ofrece una regulación de temperatura precisa y estable |
| Puertos de gas/vacío | Permite el procesamiento en ambientes de gas inerte o específico |
| Zona caliente definida | Garantiza resultados consistentes dentro de un área de temperatura uniforme |
¿Listo para lograr un procesamiento térmico preciso?
KINTEK se especializa en proporcionar el equipo de laboratorio adecuado para sus necesidades específicas. Ya sea que esté desarrollando nuevos materiales, realizando CVD o investigando a alta temperatura, nuestros hornos tubulares están diseñados para brindar confiabilidad y precisión.
Le ayudamos a:
- Acelerar la I+D con resultados consistentes y repetibles.
- Garantizar la integridad del proceso con un control superior de la temperatura y la atmósfera.
- Seleccionar la configuración perfecta para su aplicación, desde sistemas de una sola zona hasta multizona.
Hablemos de los requisitos de su proyecto. Contacte hoy mismo a nuestros expertos para encontrar la solución de horno tubular ideal para su laboratorio.

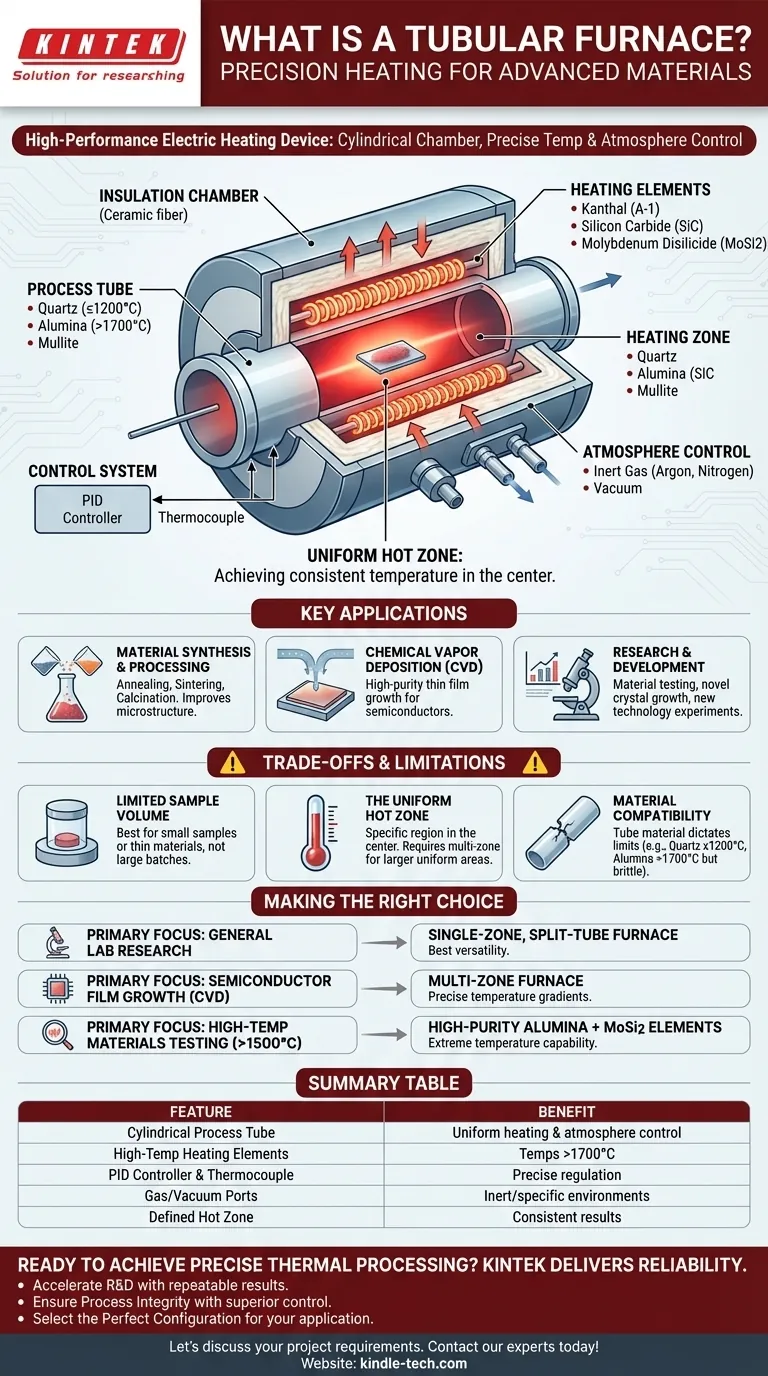

Guía Visual
