El depósito químico en fase vapor (CVD) es un proceso químico versátil y potente que se utiliza principalmente para producir materiales sólidos de gran pureza y alto rendimiento, especialmente películas finas en la industria de los semiconductores.
El proceso consiste en exponer un sustrato a precursores volátiles que reaccionan o se descomponen en la superficie del sustrato, formando el depósito deseado.
Los subproductos suelen eliminarse mediante flujo de gas, lo que garantiza la pureza del material final.
Explicación de 5 puntos clave
1. 1. Descripción del proceso
El CVD es un método en el que un material sólido se deposita a partir de una fase gaseosa sobre un sustrato.
Este proceso es crucial en industrias que requieren una deposición de material precisa y de alta calidad, como la de los semiconductores, donde las películas finas son esenciales para el rendimiento de los dispositivos.
2. Mecanismo
En una configuración típica de CVD, el sustrato (a menudo una oblea) se coloca en una cámara de reacción y se calienta.
Los precursores volátiles, que son gases o vapores, se introducen en la cámara.
Estos precursores reaccionan y/o se descomponen al entrar en contacto con el sustrato calentado, depositando una capa sólida.
La reacción puede controlarse para producir diversos materiales, incluidos metales, aleaciones metálicas y sus compuestos como carburos, nitruros y óxidos.
3. Tipos de materiales producidos
El CVD es capaz de sintetizar una amplia gama de materiales, desde recubrimientos y polvos hasta fibras y componentes monolíticos.
Es especialmente eficaz en la producción de materiales para microfabricación, incluidos los compuestos a base de silicio, materiales de carbono como nanotubos y grafeno, y diversos dieléctricos de altoκ.
4. Variaciones y mejoras
El proceso básico de CVD tiene diversas variaciones, como el CVD asistido por plasma y el CVD térmico de pared caliente, que difieren en la forma de iniciar y controlar las reacciones químicas.
Estas variaciones permiten obtener propiedades de material más específicas y un mejor control del proceso de deposición.

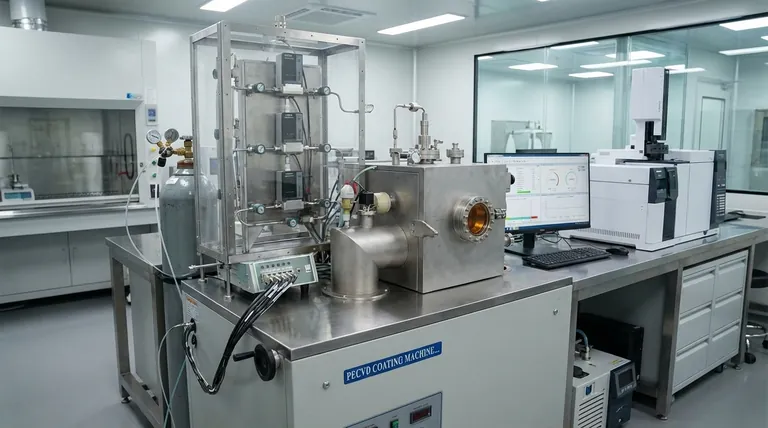

Además, el CVD se ha combinado con técnicas de deposición física en fase vapor (PVD) para crear nuevos sistemas como el PECVD (Plasma-Enhanced Chemical Vapor Deposition), mejorando las capacidades y aplicaciones del proceso.
5. Aplicaciones
Más allá de los semiconductores, el CVD se utiliza en diversas aplicaciones, como la producción de materiales avanzados para la electrónica, la óptica e incluso en la síntesis de nanomateriales como los nanotubos de carbono y el grafeno.
También forma parte integral de la ingeniería de deformación, donde las películas de tensión se utilizan para mejorar el rendimiento de los transistores mediante la mejora de la conductividad.
En resumen, el CVD es una tecnología fundamental en la ciencia y la ingeniería de materiales, que ofrece un control preciso sobre la deposición de materiales y la capacidad de producir una amplia gama de materiales de alta calidad esenciales para las aplicaciones tecnológicas modernas.
