¿Cuál es el diámetro de un tubo de horno? Eligiendo el tamaño adecuado para su aplicación

Para ser precisos, no existe un diámetro estándar único para un tubo de horno. En cambio, están disponibles en una variedad de tamaños para adaptarse a diferentes aplicaciones científicas e industriales. Si bien un rango común para hornos de tubo a escala de laboratorio es entre 25 mm (aprox. 1 pulgada) y 100 mm (aprox. 4 pulgadas), el diámetro específico siempre se elige en función de los requisitos del proceso.

Elegir el diámetro correcto del tubo del horno no se trata de encontrar un tamaño estándar, sino de hacer coincidir la capacidad del tubo y las propiedades del material con su muestra específica, temperatura y requisitos atmosféricos.

Factores clave que determinan el diámetro del tubo

La selección de un tubo de horno es una decisión crítica basada en los parámetros de su experimento o proceso. El diámetro es una función de varios factores interdependientes.

Volumen de muestra y crisol

La consideración más inmediata es el tamaño físico de su muestra y su recipiente. El diámetro interior del tubo debe ser lo suficientemente grande como para permitir que un crisol o una barquilla de muestra se inserten y retiren fácilmente.

Como regla general, el diámetro exterior de su crisol no debe exceder dos tercios del diámetro interior del tubo del horno. Esto asegura un espacio adecuado y promueve un calentamiento uniforme.

Uniformidad térmica requerida

El diámetro del tubo impacta directamente en la uniformidad de la temperatura a través de su muestra.

Los tubos de menor diámetro generalmente ofrecen una zona calentada más uniforme. La mayor proximidad de los elementos calefactores al eje central asegura que la muestra reciba un calor radiante más consistente desde todos los lados.

Material del tubo y límites de temperatura

El material del tubo —más comúnmente cuarzo, alúmina (corindón) o mullita— influye en las opciones de diámetro disponibles, especialmente para aplicaciones de alta temperatura.

Los tubos de cuarzo de gran diámetro, por ejemplo, pueden ser más susceptibles al choque térmico y pueden tener temperaturas máximas de funcionamiento más bajas en comparación con sus contrapartes más pequeñas o tubos hechos de cerámicas más robustas como la alúmina.

Atmósfera y flujo de gas

Si su proceso implica una atmósfera controlada o un flujo de gas, el diámetro del tubo juega un papel en la eficiencia.

Un tubo más estrecho resulta en una mayor velocidad lineal del gas para un caudal dado, lo que puede ser beneficioso para purgar la atmósfera o para procesos donde la cinética de reacción depende de la exposición al gas.

Comprendiendo las compensaciones: diámetro pequeño vs. grande

La elección entre un tubo de diámetro más pequeño o más grande implica un conjunto claro de compensaciones de ingeniería y proceso. Comprenderlas es clave para tomar una decisión informada.

Ventajas de un diámetro más pequeño (< 60 mm)

Los tubos con un diámetro más pequeño suelen proporcionar un mejor control del proceso. Se calientan y enfrían más rápido, ofrecen una uniformidad de temperatura superior y utilizan los gases del proceso de manera más eficiente. A menudo son la opción preferida para investigación, síntesis de materiales y aplicaciones de alta pureza.

Ventajas de un diámetro más grande (> 60 mm)

El principal beneficio de un diámetro más grande es el rendimiento. Permite el procesamiento de muestras individuales más grandes o el uso de barquillas más grandes que pueden contener una mayor cantidad de material, lo que lo hace ideal para la producción a escala piloto o el procesamiento por lotes.

El impacto en el costo y la durabilidad

Los tubos de mayor diámetro, particularmente los hechos de cuarzo de alta pureza, son significativamente más caros y frágiles que los tubos más pequeños. El riesgo de rotura durante la manipulación o debido al estrés térmico aumenta con el tamaño, lo que se suma al costo total de propiedad.

Cómo seleccionar el diámetro correcto para su trabajo

Base su decisión en el objetivo principal de su aplicación.

• Si su enfoque principal es el control térmico preciso y la alta pureza: Opte por el tubo de menor diámetro que se adapte cómodamente a su crisol de muestra para garantizar la máxima uniformidad de temperatura y un control atmosférico eficiente.
• Si su enfoque principal es maximizar el rendimiento de la muestra: Seleccione un tubo de mayor diámetro que permita barquillas de muestra más grandes, pero verifique cuidadosamente que su material y especificaciones de temperatura cumplan con las demandas de su proceso.
• Si trabaja con limitaciones presupuestarias o requiere manipulación frecuente: Un tubo de diámetro medio (por ejemplo, 40-60 mm) a menudo proporciona un buen equilibrio entre capacidad, durabilidad y rentabilidad.

En última instancia, el diámetro correcto es el que mejor se adapta a sus objetivos experimentales y operativos específicos.

Tabla resumen:

Factor	Diámetro pequeño (< 60 mm)	Diámetro grande (> 60 mm)
Ventaja principal	Control térmico y eficiencia superiores	Mayor rendimiento de muestras
Mejor para	Investigación, síntesis, procesos de alta pureza	Producción a escala piloto, procesamiento por lotes
Costo y durabilidad	Más asequible, menos frágil	Más caro, mayor riesgo de rotura

¿Necesita ayuda para seleccionar el tubo de horno perfecto para su laboratorio? En KINTEK, nos especializamos en proporcionar equipos de laboratorio y consumibles de alta calidad adaptados a sus necesidades específicas. Ya sea que requiera un control térmico preciso para investigación o capacidades de alto rendimiento para producción, nuestros expertos pueden guiarlo hacia la solución ideal. Contáctenos hoy para discutir su aplicación y obtener una recomendación personalizada.

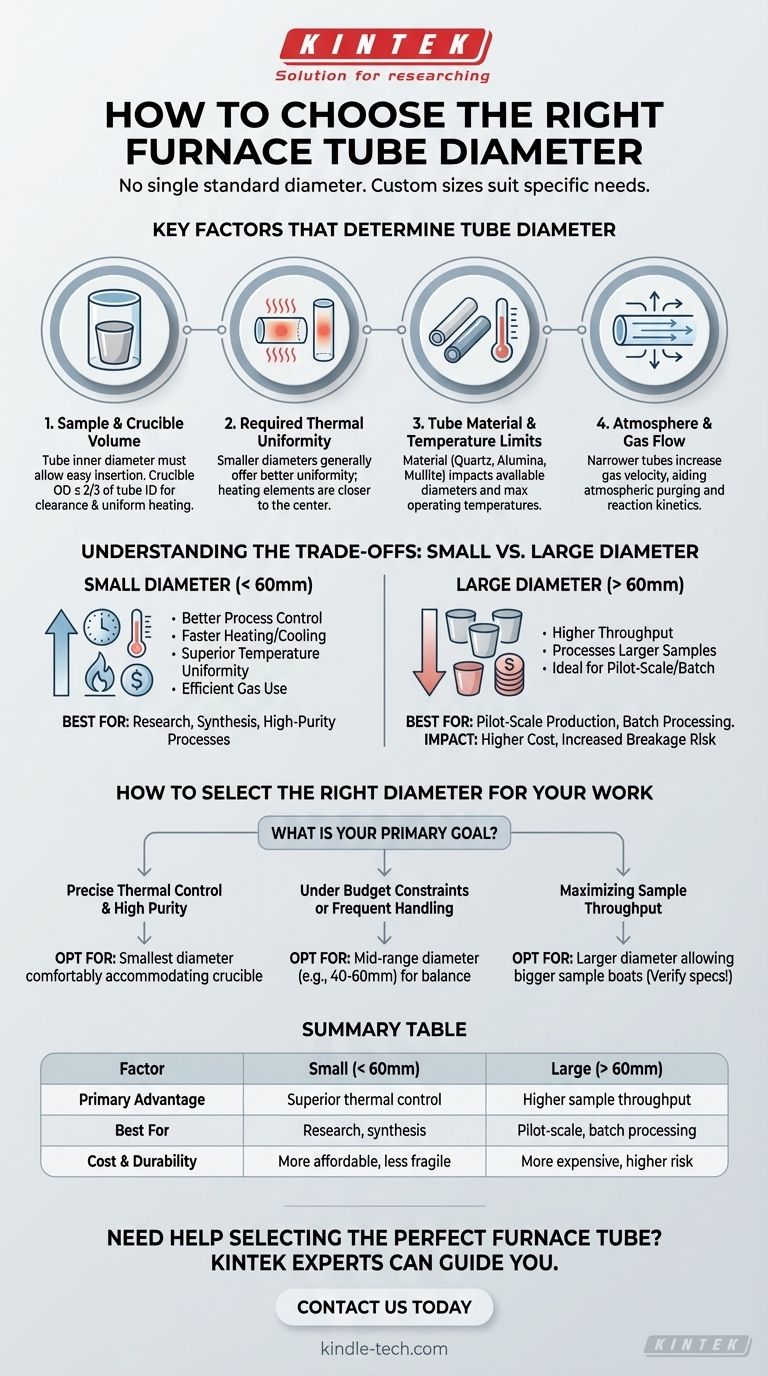

Guía Visual
