La evaporación térmica por haz de electrones es una técnica de deposición física de vapor (PVD) que utiliza un haz de electrones enfocado y de alta energía dentro de una cámara de vacío para vaporizar un material fuente. Este vapor luego viaja y se condensa sobre una superficie más fría, o sustrato, creando una película excepcionalmente delgada y pura. El calentamiento intenso y localizado permite evaporar materiales con puntos de fusión muy altos que son inaccesibles para otros métodos.
En esencia, la evaporación por haz de electrones es un método para convertir la energía cinética de los electrones acelerados en energía térmica intensa. Este proceso ofrece un control preciso para crear recubrimientos de alta pureza a escala nanométrica a partir de una amplia gama de materiales.
El mecanismo central: del electrón al vapor
La evaporación por haz de electrones es un proceso de varios pasos que tiene lugar completamente dentro de una cámara de alto vacío. Este entorno de vacío es crítico, ya que asegura que las partículas evaporadas puedan viajar al sustrato sin chocar con moléculas de aire o contaminantes.
Generación del haz de electrones
El proceso comienza con un filamento de tungsteno, que se calienta mediante una fuerte corriente eléctrica. Este calor intenso provoca la emisión termoiónica, la liberación de electrones de la superficie del filamento. Luego se aplica un alto voltaje, típicamente entre 5 y 10 kilovoltios (kV), para acelerar estos electrones libres hacia el material fuente.
Enfoque e impacto

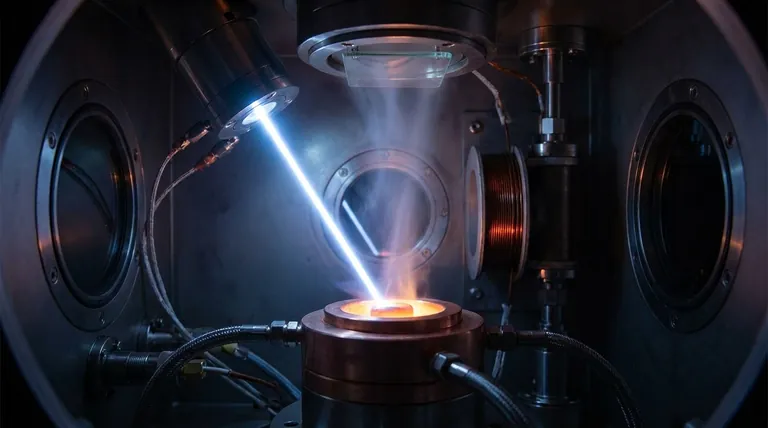

Se utiliza un campo magnético para enfocar con precisión los electrones acelerados en un haz estrecho. Este haz se dirige hacia abajo a un crisol de cobre refrigerado por agua que contiene el material a depositar, a menudo llamado objetivo o fuente.
La conversión de energía
Cuando el haz de electrones de alta energía golpea el material objetivo, su energía cinética se convierte instantáneamente en energía térmica intensa. Este calentamiento rápido y concentrado hace que el material fuente se derrita y luego se evapore (o sublime, si pasa directamente de sólido a gas).
Deposición sobre el sustrato
El material evaporado viaja en fase gaseosa hacia arriba desde el crisol. Finalmente, llega y se condensa en el sustrato, que está estratégicamente posicionado sobre la fuente. Este proceso de condensación forma una película delgada, uniforme y de alta pureza en la superficie del sustrato, típicamente de entre 5 y 250 nanómetros de espesor.
Comprendiendo las ventajas y desventajas
Aunque potente, esta técnica tiene características específicas que la hacen ideal para ciertas aplicaciones y menos adecuada para otras. Comprender estos factores es clave para aprovechar todo su potencial.
La ventaja de la alta pureza
Debido a que el haz de electrones calienta solo la superficie del material fuente, el crisol mismo permanece frío gracias a su sistema de refrigeración por agua. Esto evita que el crisol se derrita o desgasifique, lo que reduce significativamente la contaminación y da como resultado películas de muy alta pureza.
La ventaja de la versatilidad de materiales
La inmensa densidad de energía del haz de electrones puede fundir y vaporizar prácticamente cualquier material, incluidos metales refractarios y cerámicas con puntos de fusión extremadamente altos (por ejemplo, tungsteno, tantalio, dióxido de titanio). Esta capacidad es una ventaja significativa sobre los métodos térmicos más simples.
La consideración de la complejidad del sistema
El equipo requerido, que incluye una fuente de alimentación de alto voltaje, bobinas de enfoque magnético, un cañón de electrones y un sistema de alto vacío, es inherentemente más complejo y costoso que las técnicas de deposición más simples como la evaporación térmica resistiva.
La limitación de la deposición en línea de visión
Al igual que un bote de pintura en aerosol, el vapor viaja en línea recta desde la fuente hasta el sustrato. Esta característica de "línea de visión" significa que es excelente para recubrir superficies planas, pero puede tener dificultades para recubrir uniformemente objetos tridimensionales complejos con áreas sombreadas.
Aplicaciones comunes en todas las industrias
Las capacidades únicas de la evaporación por haz de electrones la convierten en un proceso fundamental en la fabricación de muchos productos avanzados.
Electrónica y óptica
La técnica se utiliza ampliamente para crear dispositivos de película delgada como pantallas OLED y células solares. También es esencial para la fabricación de recubrimientos ópticos de alto rendimiento, como reflectores de luz para faros de automóviles, instrumentos médicos y componentes aeroespaciales.
Recubrimientos protectores y decorativos
La evaporación por haz de electrones se emplea para aplicar acabados duraderos y estéticamente agradables en productos de consumo como cierres cosméticos y artículos deportivos. También se utiliza para depositar capas conductoras para el blindaje EMI/RFI, que protege los componentes electrónicos sensibles de las interferencias electromagnéticas.
Tomar la decisión correcta para su objetivo
La selección de un método de deposición depende completamente de los requisitos del material y del resultado deseado de la película.
- Si su enfoque principal son películas de alta pureza o materiales refractarios: La evaporación por haz de electrones es la opción superior debido a su calentamiento directo e intenso que evita la contaminación del crisol.
- Si su enfoque principal es crear capas ópticas precisas o circuitos electrónicos: El control sobre la tasa de deposición y la pureza del material que ofrece este método es fundamental para lograr un alto rendimiento.
- Si su enfoque principal es recubrir formas simples con materiales de bajo punto de fusión: Una técnica menos compleja como la evaporación térmica resistiva podría ser una solución más rentable.
En última instancia, la evaporación por haz de electrones ofrece un control y una versatilidad inigualables para crear recubrimientos avanzados de película delgada a partir de una vasta biblioteca de materiales.
Tabla resumen:
| Aspecto | Detalle clave |
|---|---|
| Tipo de proceso | Deposición física de vapor (PVD) |
| Ventaja clave | Películas de alta pureza a partir de materiales refractarios |
| Espesor típico de la película | 5 - 250 nanómetros |
| Ideal para | Electrónica, óptica, recubrimientos protectores |
