La deposición química en fase vapor potenciada por plasma (PECVD) es una técnica versátil y ampliamente utilizada para depositar películas finas de diversos materiales sobre sustratos.Es especialmente valiosa en las industrias de semiconductores, células solares y microelectrónica debido a su capacidad para funcionar a temperaturas relativamente bajas en comparación con otros métodos de deposición química en fase vapor (CVD).El PECVD consiste en introducir gases precursores en una cámara de vacío, encender un plasma mediante una descarga eléctrica de alta frecuencia y utilizar las especies reactivas resultantes para depositar películas finas sobre un sustrato.Este proceso se utiliza para aplicaciones como la formación de capas protectoras y aislantes en circuitos integrados, la producción de transistores de película fina para pantallas y la creación de revestimientos resistentes al desgaste.

Explicación de los puntos clave:

1. ¿Qué es PECVD?

   • PECVD es una técnica de deposición de películas finas que utiliza plasma para potenciar las reacciones químicas para la deposición de materiales.
   • Funciona a temperaturas más bajas (250°C-350°C) que la CVD tradicional, por lo que es adecuada para sustratos sensibles a la temperatura.
   • El proceso consiste en introducir gases precursores (por ejemplo, silano, amoníaco) en una cámara de vacío y encender un plasma mediante una descarga eléctrica de alta frecuencia.

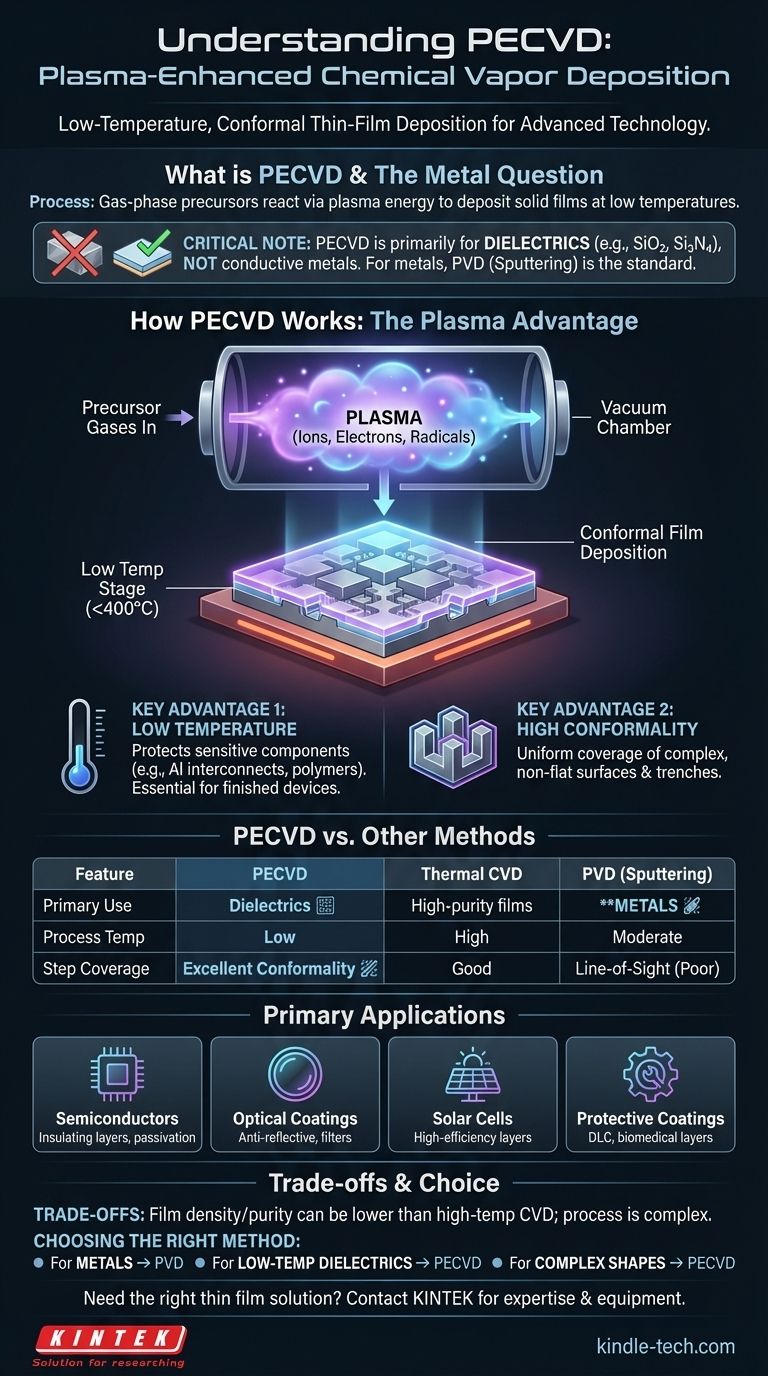

2. ¿Cómo funciona el PECVD?

   • El sustrato se coloca en una cámara de deposición entre dos electrodos: un electrodo de masa y un electrodo de excitación por radiofrecuencia (RF).
   • Los gases precursores se mezclan con gases inertes y se introducen en la cámara.
   • El plasma se genera mediante una descarga eléctrica, creando un entorno reactivo que impulsa las reacciones químicas para depositar películas finas sobre el sustrato.

3. Aplicaciones del PECVD:

   • Industria de semiconductores:
     • Se utiliza para depositar películas de nitruro de silicio (SiN) y óxido de silicio (SiOx) como capas protectoras y aislantes en circuitos integrados.
     • Permite la producción de transistores de película fina (TFT) para pantallas LCD de matriz activa.
   • Fabricación de células solares:
     • Se utiliza para depositar silicio amorfo (a-Si:H) y otros materiales para células solares.
   • Optoelectrónica y MEMS:
     • Se aplica en la producción de revestimientos antirreflectantes, películas resistentes al desgaste (por ejemplo, TiC) y capas de barrera (por ejemplo, óxido de aluminio).
   • Recubrimientos decorativos y mecánicos:
     • Se utiliza para producir películas de carbono tipo diamante (DLC) con fines decorativos y de rendimiento mecánico.

4. Ventajas del PECVD:

   • Menores requisitos de temperatura:
     • Adecuado para sustratos que no pueden soportar altas temperaturas, como el vidrio o los polímeros.
   • Deposición uniforme de la película:
     • Produce películas con excelente uniformidad y calidad superficial.
   • Versatilidad:
     • Puede depositar una amplia gama de materiales, incluidos aislantes, semiconductores y revestimientos protectores.

5. Materiales depositados por PECVD:

   • Nitruro de silicio (SiN) y óxido de silicio (SiOx) para aislamiento y pasivación en semiconductores.
   • Silicio amorfo (a-Si:H) para células solares y transistores de película fina.
   • Carbono diamante (DLC) para revestimientos decorativos y resistentes al desgaste.
   • Carburo de titanio (TiC) y óxido de aluminio (Al2O3) para capas barrera y protectoras.

6. Comparación con otras técnicas de CVD:

   • El PECVD funciona a temperaturas más bajas que el CVD térmico, por lo que es más adecuado para sustratos delicados.
   • Proporciona una mayor uniformidad de la película y una mejor calidad de la superficie en comparación con otros métodos de CVD.
   • El uso de plasma permite velocidades de deposición más rápidas y un mayor control de las propiedades de la película.

7. Componentes clave de un sistema PECVD:

   • Cámara de vacío: Mantiene un entorno controlado para la deposición.
   • Electrodos: Generan el plasma mediante una descarga eléctrica de radiofrecuencia.
   • Sistema de suministro de gas: Introduce el precursor y los gases inertes en la cámara.
   • Calentador de sustrato: Calienta el sustrato a la temperatura requerida (250°C-350°C).

8. Tendencias futuras en PECVD:

   • Desarrollo de nuevas fuentes de plasma (por ejemplo, plasma ECR) para mejorar la calidad de la película y la velocidad de deposición.
   • Expansión a campos emergentes como la electrónica flexible y los dispositivos optoelectrónicos avanzados.
   • Integración con otras técnicas de deposición para procesos de fabricación híbridos.

Al aprovechar las capacidades únicas de PECVD, las industrias pueden lograr una deposición de película fina de alta calidad para una amplia gama de aplicaciones, garantizando un mayor rendimiento y durabilidad de los dispositivos electrónicos y optoelectrónicos.

Tabla resumen:

Aspecto	Detalles
Rango de temperatura	250°C-350°C, ideal para sustratos sensibles a la temperatura
Aplicaciones clave	Semiconductores, células solares, optoelectrónica, MEMS, revestimientos decorativos
Ventajas	Funcionamiento a baja temperatura, deposición uniforme de la película, versatilidad de materiales
Materiales depositados	SiN, SiOx, a-Si:H, DLC, TiC, Al2O3
Comparación con CVD	Temperaturas más bajas, mejor uniformidad, tasas de deposición más rápidas
