En esencia, un nanotubo de carbono de pared simple (SWCNT) es un cilindro hueco y sin costuras formado al enrollar una lámina de grafeno de un solo átomo de espesor. La estructura está compuesta enteramente de átomos de carbono dispuestos en una red hexagonal de panal. Esta arquitectura fundamental, heredada del grafeno, es responsable de las extraordinarias propiedades del nanotubo.
El detalle estructural más crítico no es solo que es una lámina enrollada, sino cómo se enrolla. Este "giro", conocido como quiralidad, dicta el diámetro del nanotubo, la disposición atómica y, lo que es más importante, sus propiedades electrónicas fundamentales.
La base: del grafeno al nanotubo
Para comprender verdaderamente la estructura de un SWCNT, debemos comenzar con su componente básico: una lámina de grafeno.
La red de grafeno
El grafeno es una capa de un átomo de espesor de átomos de carbono unidos en un patrón de panal. Estos enlaces se conocen como enlaces hibridados sp2, el mismo tipo que se encuentra en el grafito, y son excepcionalmente fuertes.
El concepto del vector de enrollamiento
Imagine tomar esa lámina plana de grafeno y enrollarla en un tubo. El ángulo en el que la enrolla determina el patrón de los hexágonos a lo largo de la costura del tubo.
Este "enrollamiento" se define por un concepto matemático llamado vector quiral, denotado por un par de enteros (n, m). Estos índices especifican qué dos puntos de la red de grafeno se unen para formar la circunferencia del cilindro.
Cómo (n, m) define la estructura
Los índices (n, m) son el plano único para cada SWCNT. Definen con precisión dos atributos físicos clave:
- Diámetro: Los valores de n y m determinan directamente el diámetro del nanotubo.
- Quiralidad (Giro): La relación entre n y m define el ángulo quiral, o el grado de torsión en la red hexagonal a medida que se envuelve alrededor del tubo.
Las tres clases de estructuras de SWCNT
Según sus índices (n, m), todos los nanotubos de carbono de pared simple se dividen en una de tres familias estructurales distintas.
Nanotubos de sillón (n, n)
Cuando los índices son idénticos (por ejemplo, (5, 5) o (10, 10)), la estructura resultante se denomina sillón. Los anillos hexagonales están alineados perfectamente paralelos al eje del tubo, creando un patrón que se asemeja a un reposabrazos a lo largo de la circunferencia.
Nanotubos en zigzag (n, 0)
Cuando el segundo índice es cero (por ejemplo, (9, 0) o (12, 0)), el nanotubo tiene una estructura en zigzag. El patrón de enlaces de carbono forma una forma de zigzag distinta a lo largo de la circunferencia del tubo.
Nanotubos quirales (n, m)
Este es el caso más general, donde n ≠ m y m ≠ 0 (por ejemplo, (10, 5)). Estos nanotubos quirales tienen un giro visible, con los hexágonos en espiral a lo largo del tubo en un ángulo específico. Son el tipo más común que se encuentra en la síntesis del mundo real.
Comprendiendo los desafíos inherentes
El vínculo directo entre la estructura atómica y las propiedades crea un obstáculo significativo en las aplicaciones de nanotubos.
El problema de la síntesis
Los métodos de síntesis a gran escala actuales, como la deposición química de vapor (CVD), producen inevitablemente una mezcla de los tres tipos de SWCNT. El resultado es una mezcla de tubos de sillón, zigzag y quirales con una amplia distribución de diámetros.
El desafío de la separación
Esta diversidad estructural significa que cualquier muestra cruda contiene nanotubos tanto metálicos como semiconductores. Para la electrónica de alto rendimiento, estos deben separarse, un proceso complejo y costoso que sigue siendo un foco importante de la investigación de materiales.
Adaptando la estructura a su aplicación
La estructura (n, m) específica que necesita depende completamente de su objetivo final.
- Si su enfoque principal son las películas conductoras transparentes o los compuestos de alta resistencia: Una mezcla de tipos de SWCNT suele ser suficiente, ya que está aprovechando las propiedades promedio a granel del material.
- Si su enfoque principal es la electrónica semiconductora como los transistores: Debe utilizar SWCNT semiconductores altamente purificados, lo que hace que el aislamiento de tipos quirales o en zigzag específicos sea absolutamente crítico.
- Si su enfoque principal es la creación de interconexiones eléctricas a nanoescala: La estructura ideal serían nanotubos puramente metálicos (sillón) para lograr la menor resistencia eléctrica posible.
En última instancia, comprender la estructura atómica de un nanotubo de carbono es la clave para aprovechar su potencial tecnológico sin igual.
Tabla resumen:
| Clase estructural | Vector quiral (n, m) | Característica clave | Propiedad electrónica |
|---|---|---|---|
| Sillón | (n, n) | Hexágonos alineados paralelos al eje del tubo | Metálico (siempre) |
| Zigzag | (n, 0) | Los enlaces de carbono forman un patrón en zigzag | Puede ser metálico o semiconductor |
| Quiral | (n, m) n≠m | Los hexágonos giran en espiral a lo largo del tubo | Puede ser metálico o semiconductor |
¿Listo para aprovechar las propiedades precisas de los nanotubos de carbono en su investigación o desarrollo de productos? La estructura (n, m) específica de un SWCNT determina directamente su comportamiento electrónico, lo que hace que la selección del material sea crítica para aplicaciones en electrónica, compuestos y más. KINTEK se especializa en proporcionar equipos de laboratorio y consumibles de alta calidad para la investigación de materiales avanzados. Nuestros expertos pueden ayudarle a identificar las herramientas adecuadas para sus desafíos de síntesis, caracterización y aplicación de nanotubos.
Contacte a nuestro equipo hoy para discutir cómo podemos apoyar las necesidades específicas de su laboratorio.

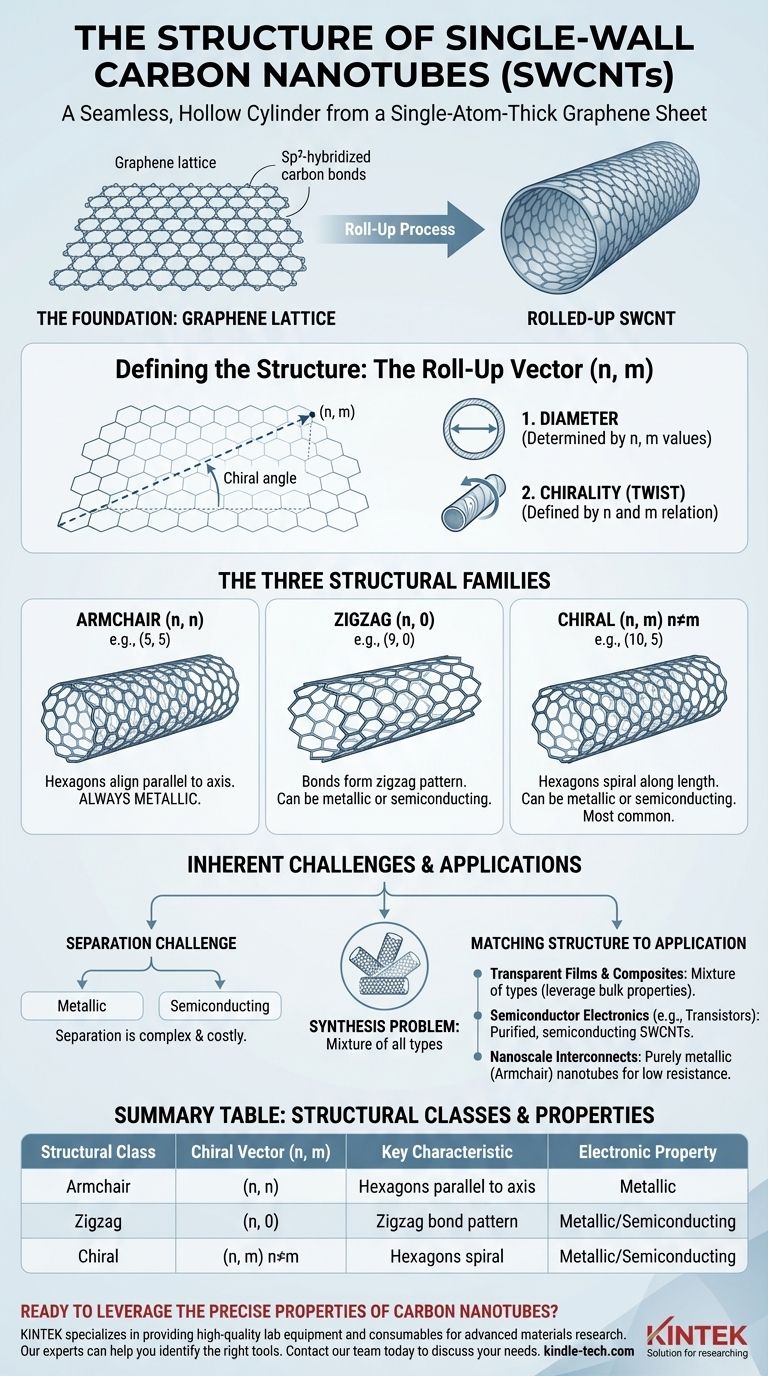

Guía Visual
