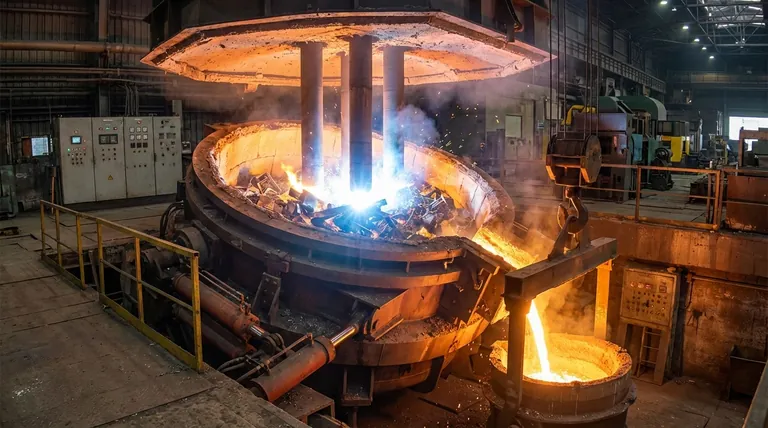

En su esencia, un horno de arco eléctrico (EAF) consta de una cuba de acero revestida de refractario, un conjunto de electrodos de grafito para suministrar energía y sistemas mecánicos para cargar materiales y verter metal fundido. Sus componentes principales incluyen la carcasa, el crisol, el techo, los electrodos y un mecanismo de inclinación, todos trabajando juntos para contener y controlar un arco eléctrico increíblemente potente.
Un horno de arco eléctrico no es meramente un contenedor; es un sistema altamente diseñado para realizar tres funciones críticas: contener temperaturas extremas, conducir una inmensa potencia eléctrica para fundir chatarra y manipular y descargar de forma segura el acero líquido resultante.
La Cuba del Horno: Conteniendo la Reacción
El cuerpo principal del horno es una cuba especializada construida para soportar el intenso ambiente de la fabricación de acero. Cada parte cumple un propósito distinto al contener la carga fundida.
La Carcasa y las Paredes Laterales
La estructura exterior del horno es una carcasa de acero de alta resistencia, a menudo denominada carcasa. Esta proporciona el soporte estructural principal para todo el aparato.
Dentro de la carcasa, las paredes laterales están revestidas con materiales resistentes al calor conocidos como refractarios. Estos revestimientos son la primera línea de defensa contra el metal fundido sobrecalentado y el intenso calor radiante del arco.
El Crisol
El crisol es la parte inferior del horno en forma de cuenco. También está fuertemente revestido con refractarios especializados diseñados para contener el baño de metal fundido antes de ser descargado.
El Techo
El horno está cubierto por un techo extraíble y revestido de refractario. Este techo tiene tres aberturas circulares que permiten bajar los electrodos al horno.
Ser extraíble es crucial, ya que el techo se aparta para permitir que un gran cucharón cargue chatarra —la materia prima principal— en el horno.
El Sistema de Alimentación: Generando el Arco
La característica definitoria de un EAF es su capacidad para fundir acero utilizando electricidad. Esto se logra a través de un robusto sistema de suministro de energía.
Electrodos de Grafito
El corazón del horno es el conjunto de tres electrodos de grafito o carbono. Estas columnas masivas se bajan a través del techo hasta una posición justo encima de la chatarra.
Una corriente eléctrica de alto voltaje pasa a través de los electrodos, creando un potente arco que salta desde las puntas de los electrodos hasta la carga metálica. Este arco puede alcanzar temperaturas de varios miles de grados, fundiendo rápidamente la chatarra.
Sistema de Suministro Eléctrico
Los electrodos están conectados a un potente transformador a través de pesadas barras colectoras de cobre y brazos de electrodos conductores. Este sistema es responsable de reducir la electricidad de alto voltaje de la red eléctrica y de suministrar la corriente extremadamente alta necesaria para mantener el arco.
Los Sistemas Mecánicos: Manipulación de Materiales
Un EAF no es una cuba estática. Requiere sistemas mecánicos sofisticados para cargar materias primas, inclinar el horno y verter el producto terminado.
El Mecanismo de Inclinación
Toda la carcasa del horno descansa sobre un enorme soporte o sistema de "balancín". Este mecanismo utiliza potentes accionamientos hidráulicos o eléctricos para inclinar el horno hacia adelante o hacia atrás.
La inclinación hacia adelante permite verter el acero fundido, mientras que la inclinación hacia atrás se utiliza para eliminar la escoria, que es la capa de impurezas que flota sobre el acero fundido.
El Orificio de Colada y la Canaleta
Un orificio de colada es una abertura ubicada con precisión cerca del fondo del horno. Cuando el acero está listo, el horno se inclina y el metal líquido fluye a través del orificio de colada y hacia una canaleta o cuchara de recolección debajo.
Comprendiendo las Principales Compensaciones
Operar un EAF implica gestionar una batalla constante contra condiciones extremas. Comprender estos desafíos es clave para entender el diseño del horno.
Estrés Térmico Extremo
Los revestimientos refractarios en el crisol, las paredes y el techo son materiales consumibles. Están bajo el ataque constante del choque térmico, las reacciones químicas con la escoria y la fuerza física del arco. Su vida útil es un factor operativo y económico crítico.
Consumo de Electrodos
Los electrodos de grafito también son consumibles. Se queman gradualmente por el calor intenso y la corriente eléctrica durante la operación. El reemplazo de electrodos representa una parte significativa del costo operativo de un EAF.
Tomando la Decisión Correcta para su Objetivo
Su perspectiva sobre los componentes del EAF depende de su objetivo.
- Si su enfoque principal es la operación: Su preocupación será gestionar el consumo de refractarios y electrodos, ya que son los principales impulsores de costos.
- Si su enfoque principal es el mantenimiento: Su atención se centrará en la fiabilidad del mecanismo de inclinación, los sistemas de refrigeración por agua y la integridad de la carcasa y el techo.
- Si su enfoque principal es el control de procesos: Se centrará en el sistema de suministro eléctrico y la regulación de los electrodos para garantizar un proceso de fusión eficiente y estable.
En última instancia, cada componente es un eslabón crítico en una cadena diseñada para transformar chatarra sólida en acero líquido con precisión y potencia.
Tabla Resumen:
| Categoría de Componente | Partes Clave | Función Principal |
|---|---|---|
| Cuba del Horno | Carcasa, Crisol, Techo, Revestimiento Refractario | Contiene el calor extremo y el metal fundido |
| Sistema de Alimentación | Electrodos de Grafito, Transformador, Barras Colectoras | Genera el arco de alta temperatura para la fusión |
| Sistemas Mecánicos | Mecanismo de Inclinación, Orificio de Colada, Soporte | Maneja la carga, el vertido y la eliminación de escoria |
