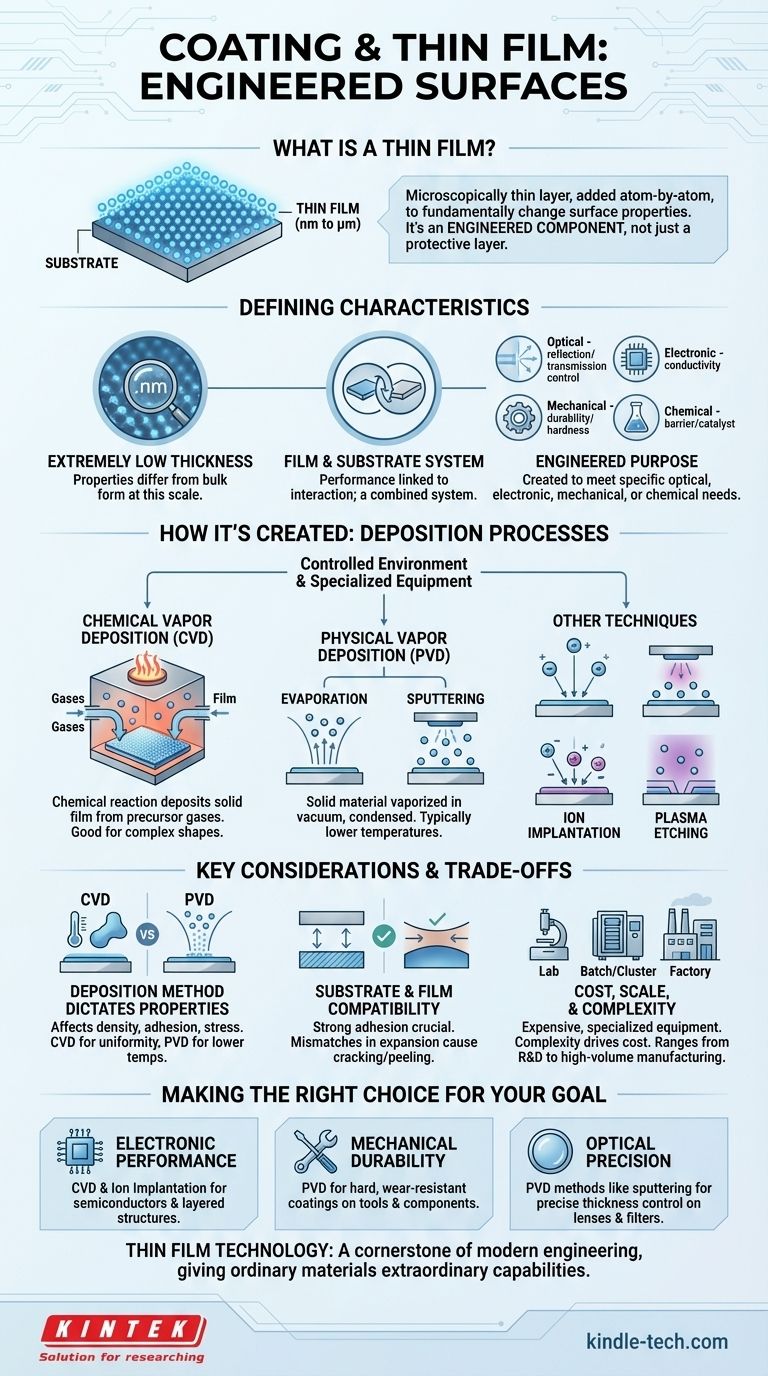

En esencia, un recubrimiento de capa delgada es una capa microscópicamente delgada de material, que oscila entre fracciones de nanómetro y varios micrómetros de espesor, que se aplica a una superficie. Este proceso, conocido como deposición, no es como pintar; implica agregar material cuidadosamente átomo por átomo para cambiar fundamentalmente las propiedades de la superficie, como hacerla resistente a los arañazos, eléctricamente conductora u ópticamente reflectante.
El concepto crítico a comprender es que una capa delgada no es solo una capa protectora. Es un componente diseñado que otorga a un material base (el sustrato) funcionalidades completamente nuevas y específicas que no posee por sí mismo.
¿Qué define una capa delgada?
Una simple capa de pintura es un recubrimiento, pero no es una "capa delgada" en el sentido técnico. La distinción radica en la precisión de la aplicación, el grosor microscópico y la función específica que está diseñada para realizar.
Más que solo una capa
La característica definitoria de una capa delgada es su espesor extremadamente bajo. A esta escala, las propiedades del material pueden diferir significativamente de su forma masiva. Esta precisión permite la manipulación de la luz, la electricidad y la durabilidad de maneras que un recubrimiento más grueso no puede lograr.
La película y el sustrato como un sistema
Una capa delgada no existe de forma aislada. Su rendimiento está fundamentalmente ligado a la superficie a la que se aplica, conocida como el sustrato. Las características finales del producto recubierto son el resultado de la interacción entre el material de la película, su espesor y las propiedades subyacentes del propio sustrato.
Diseñado para un propósito específico
Las capas delgadas se crean para cumplir requisitos altamente específicos. Estos objetivos se pueden categorizar ampliamente, y a menudo una sola película debe satisfacer necesidades en múltiples categorías.
- Ópticas: Controlar la reflexión o transmisión de la luz, utilizado en recubrimientos para gafas, lentes de cámaras y células solares.
- Electrónicas: Aumentar o disminuir la conductividad eléctrica, esencial para semiconductores, microchips y pantallas.
- Mecánicas: Mejorar la durabilidad, dureza y resistencia a los arañazos o la corrosión, utilizado en herramientas de corte y piezas de motores.
- Químicas: Crear una barrera para prevenir reacciones o proporcionar una superficie catalítica.
Cómo se crean las capas delgadas: el proceso de deposición
La aplicación de estas capas microscópicas requiere entornos altamente controlados y equipos especializados. El objetivo es producir una película con excelente homogeneidad (uniformidad) y baja rugosidad superficial.
Deposición Química de Vapor (CVD)
En la CVD, el sustrato se coloca en una cámara llena de uno o más gases precursores. Se introduce una fuente de energía (como calor o plasma), lo que provoca una reacción química que deposita una película sólida sobre la superficie del sustrato.
Deposición Física de Vapor (PVD)
PVD abarca métodos donde un material sólido se vaporiza en el vacío y luego se condensa sobre el sustrato. Las dos formas más comunes son la evaporación, donde el material se calienta hasta que se evapora, y el pulverizado catódico (sputtering), donde un objetivo es bombardeado con iones de alta energía, desprendiendo átomos que luego se depositan en el sustrato.
Otras técnicas de modificación de superficies
Otros procesos relacionados modifican la superficie a nivel atómico. La implantación iónica dirige átomos cargados hacia una superficie para alterar sus propiedades, mientras que el grabado por plasma (plasma etching) utiliza plasma para eliminar capas de material con precisión, a menudo en la fabricación de circuitos integrados.
Comprensión de las compensaciones y consideraciones clave
La decisión de utilizar una tecnología de capa delgada en particular no es arbitraria. Implica un equilibrio cuidadoso entre los requisitos de rendimiento, la compatibilidad del material y el costo.
El método de deposición dicta las propiedades
La elección entre CVD y PVD, por ejemplo, tiene consecuencias significativas. La CVD a menudo puede recubrir formas complejas de manera más uniforme, mientras que los procesos PVD generalmente se ejecutan a temperaturas más bajas, lo que los hace adecuados para sustratos que no pueden soportar calor elevado. Cada método imparte diferentes niveles de densidad, adhesión y tensión interna a la película.
Compatibilidad del sustrato y la película
Un recubrimiento exitoso requiere una fuerte adhesión al sustrato. Las discrepancias en las propiedades, como cuánto se expanden o contraen los materiales con la temperatura, pueden hacer que la película se agriete o se desprenda. La limpieza y la textura superficial del sustrato también son críticas para una aplicación exitosa.
Costo, escala y complejidad
El equipo para la deposición de capas delgadas es altamente especializado y costoso.
- Los sistemas de laboratorio son pequeños y se utilizan para investigación y desarrollo.
- Los sistemas por lotes y clúster procesan múltiples componentes a la vez para producción a media escala.
- Los sistemas de fábrica son grandes, a menudo automatizados, y están diseñados para la fabricación de gran volumen.
La complejidad del proceso y el equipo requerido son factores importantes en el costo final del producto recubierto.
Tomar la decisión correcta para su objetivo
La capa delgada óptima y el método de deposición dependen completamente de la aplicación prevista.
- Si su enfoque principal es el rendimiento electrónico: CVD e implantación iónica son procesos fundamentales para crear las complejas estructuras en capas en semiconductores.
- Si su enfoque principal es la durabilidad mecánica: Las técnicas PVD son una opción principal para aplicar recubrimientos duros y resistentes al desgaste a herramientas, implantes médicos y componentes industriales.
- Si su enfoque principal es la precisión óptica: Los métodos PVD como el pulverizado catódico proporcionan un control excepcional sobre el espesor de la película, lo cual es fundamental para los recubrimientos antirreflectantes en lentes y filtros.
La tecnología de capas delgadas es una piedra angular de la ingeniería moderna, lo que nos permite dar a los materiales comunes capacidades extraordinarias.
Tabla de resumen:
| Aspecto clave | Descripción |
|---|---|
| Espesor | Nanómetros a micrómetros; altera las propiedades del material a escala microscópica. |
| Función | Diseñado para rendimiento óptico, electrónico, mecánico o químico. |
| Métodos de deposición | Deposición Química de Vapor (CVD) y Deposición Física de Vapor (PVD). |
| Compatibilidad del sustrato | Crítica para la adhesión; depende de las propiedades del material y la preparación de la superficie. |
